ネットオークションで1円で落札してしまったオリンパス・ペンEES-2。
しかしそれは値段相応というしか無いほど、汚れまくった個体です。
ですがこのカメラ、あわよくばキレイに直して使ってみたいものです。
と言うことで今回は、1円ジャンクのオリンパス・ペンEES-2を直すべく、バラして行きましょう。

ではまずは、汚れまくって、錆も浮いているボディ表面の汚れをザッと落としましょう。

[4回]

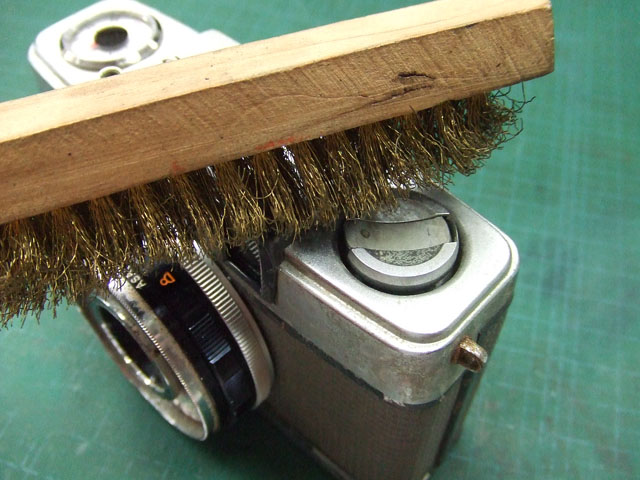

梨地のメッキ部分の汚れを落とすには、真鍮ブラシがちょうどいいです。
少々強くやっても、深い傷はつきません。

バラし方などについては、「特集：ペンEE2」もご参照下さい。
EEシリーズは、ほぼ同じ構造になっています。

ではいよいよバラします。
まずは巻き戻しノブを外して、軍艦部カバーを外していきます。

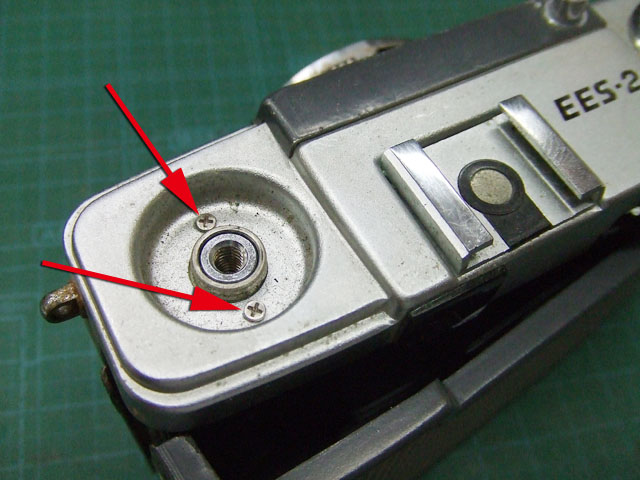

巻き戻しノブの下にある、矢印の2本のプラスネジを外します。

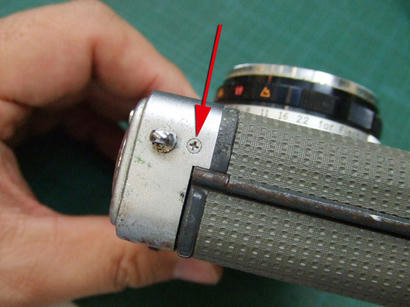

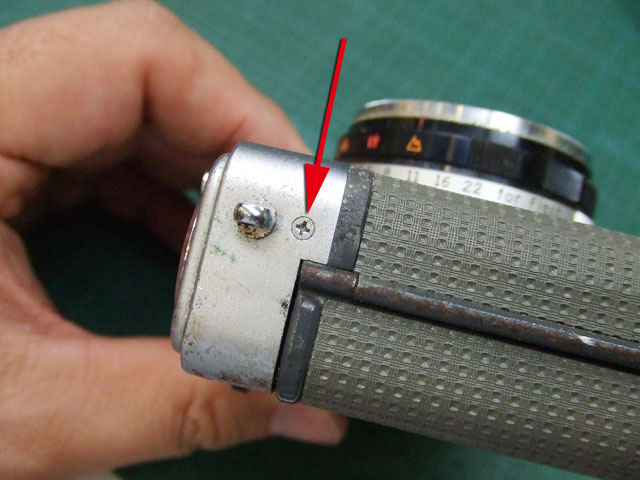

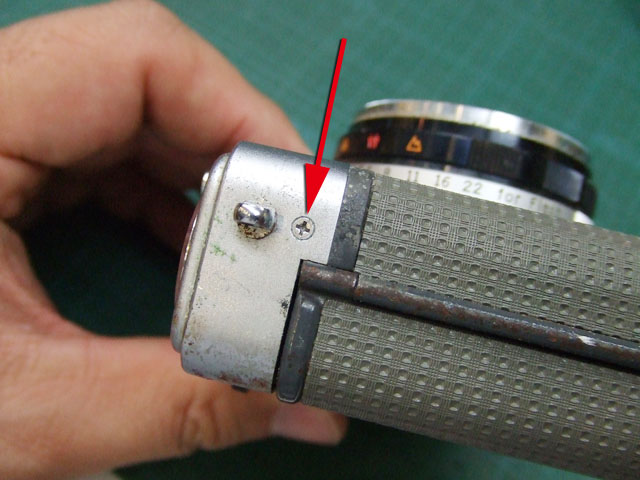

次に、左側面のプラスネジを外します。

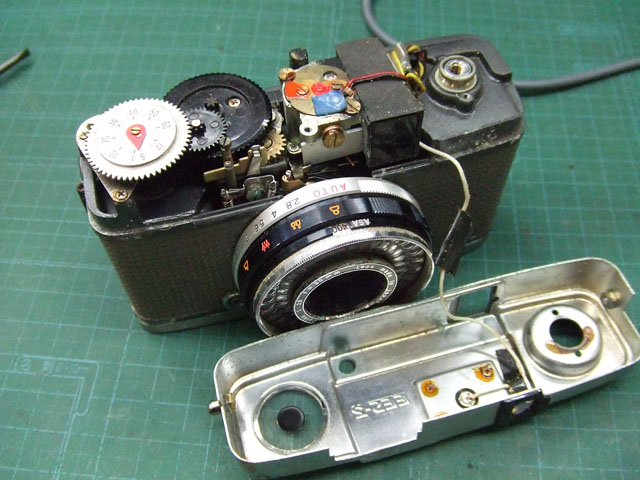

すると、このように軍艦部カバーが外れます。
あけてみると、心配していたほど汚れてはないようですね。
汚れは表面だけかも。
で、この時、ホットシューに白いリード線がつながっていますので、切らないように気をつけて、また、適当なところでハンダを外しておきましょう。

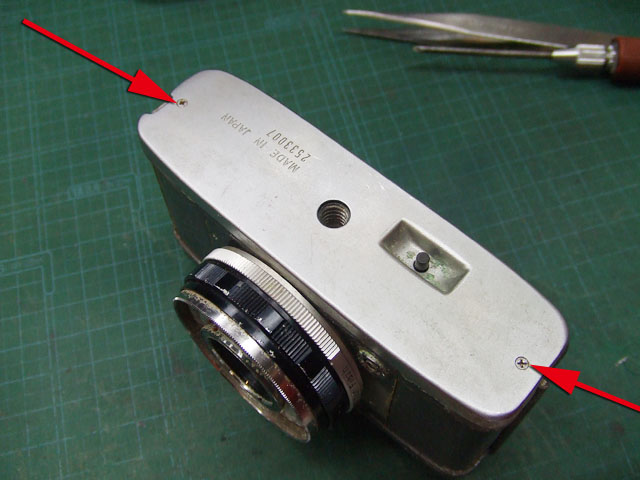

そしたら底面カバーを外します。
矢印の2本のマイナスネジを外せばOKです。

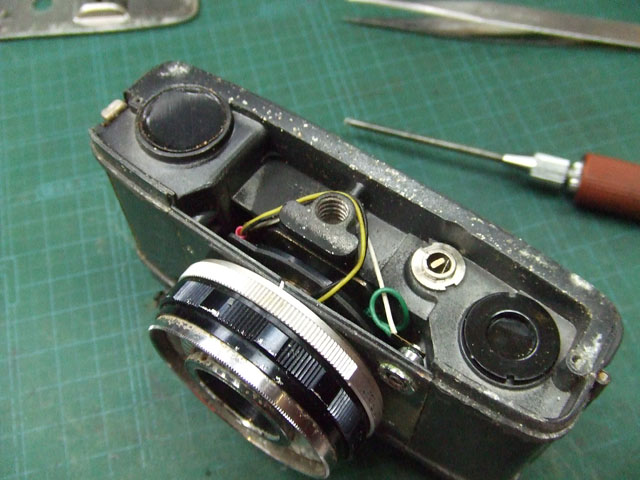

こちらが底面カバーを外した状態。
三脚ネジ部にリード線が掛けてありますので、それを外しておきましょう。

そしたら次にレンズ両サイドのカバーを外します。

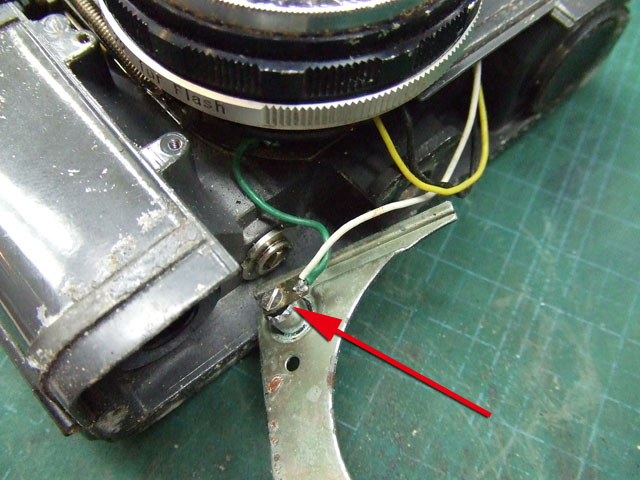

外れたら、片方のカバーには、シンクロ用のリード線がつながっていますので、マイナスネジを緩めて外します。
やっぱ裏側にもサビが来てますね。

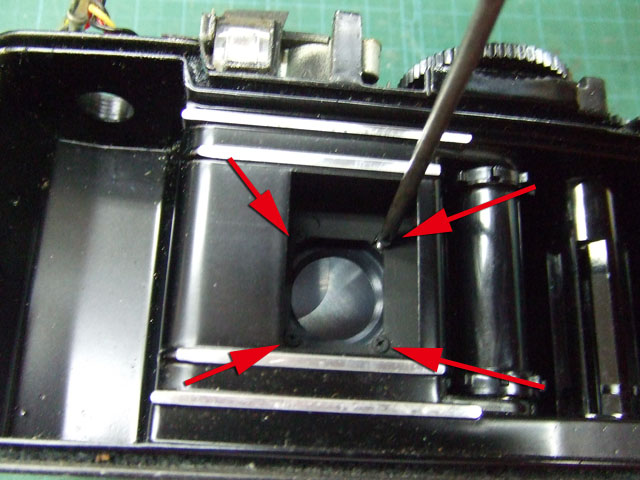

そしたらフィルム室側から、矢印の4本のプラスネジを外します。
これで、レンズとファインダー、露出計が一体になったユニットが外れました。

では続いてレンズをバラします。

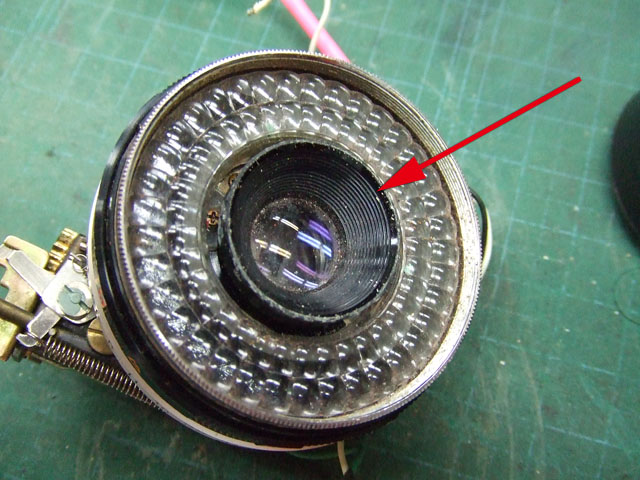

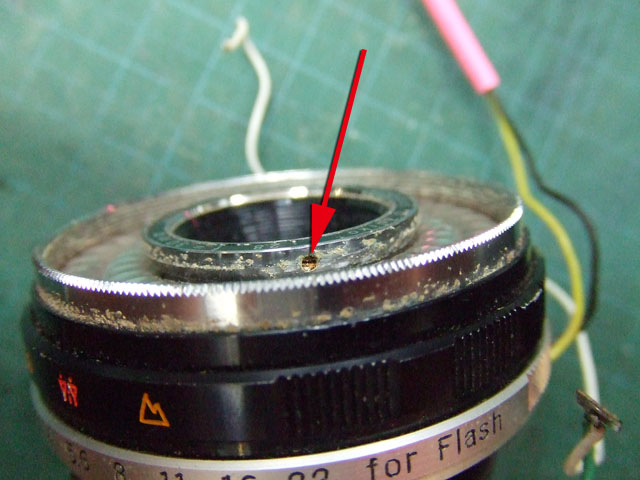

EES-2と、トリップ35では、レンズ先端の化粧リングの側面からイモネジ3点で固定してありますので、これを緩めて化粧リングを外します。
この化粧リングは、フォーカスリングと、レンズ前群を連動させる役割もありますので、外すと必ずピント調整が必要になってきます。
しかしシャッターにバルブが無いので、ピント調整には工夫が必要です。
ま、それは後ほど。


化粧リングが外れたら、レンズ前群を外しましょう。

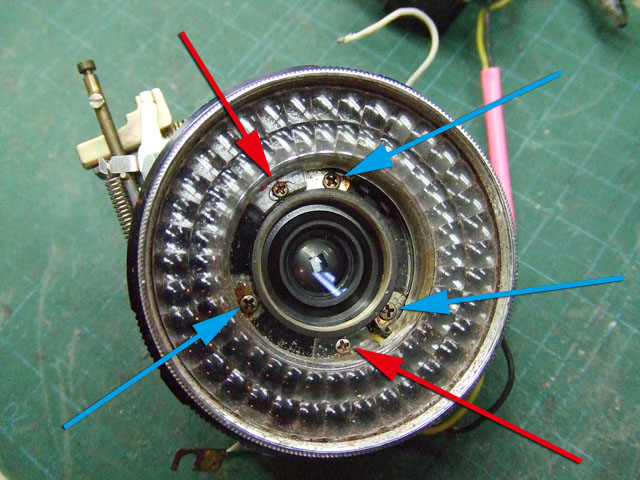

前群を外すと、ネジが色々見えてきますが、露出計受光部を含めたダイヤル関係一式を一括で外す場合は、青矢印の3箇所を外します。
しかし今回はクリーニングのために全部分解しますので、赤矢印の2箇所を外して、露出計受光部を外します。

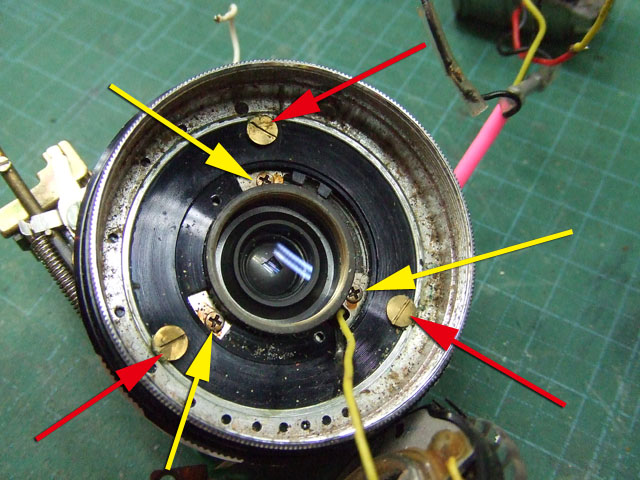

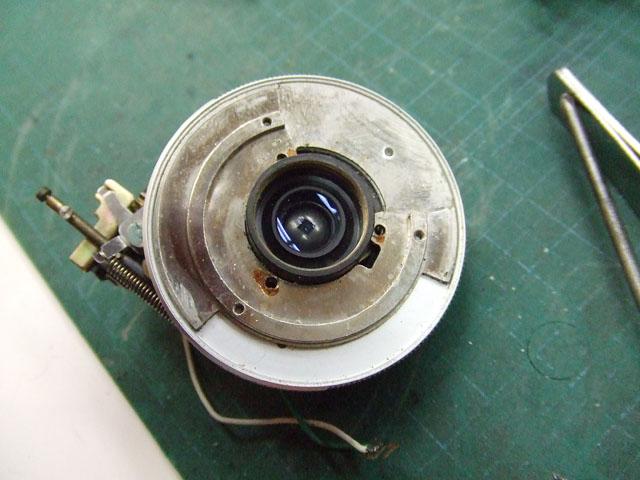

露出計受光部が外れた状態がこちら。
黄矢印の3本は、前の写真の青矢印のネジと同じものです。
まずは、赤矢印のマイナスネジ3本を外して、フィルターネジ部を外します。

そしたら、黄矢印の3本のプラスネジを外して、フォーカスリングを外します。
しかしキチャナイ。

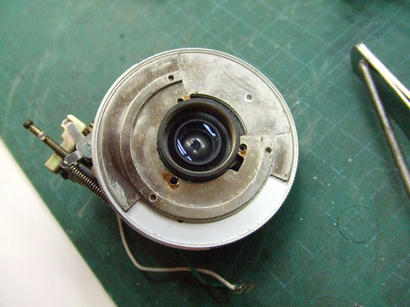

あとはここに見えているプレートと、オート設定ダイヤルを外します。

では次に、絞りとシャッターをバラしていきますが、それはまた今度。
外したダイヤル類は、真鍮ブラシで磨いてベンジンで洗浄し、必要な部分にはグリスアップしておきましょう。
ダイヤル類はこれで結構綺麗になりましたよ。

さて、後はどうなりますか。
