キヤノン28-70mm分解の続きです。
バラしていってますが、まだズーミング関係の所までバラせていません。
ここから先はどうすればいいのでしょうか。

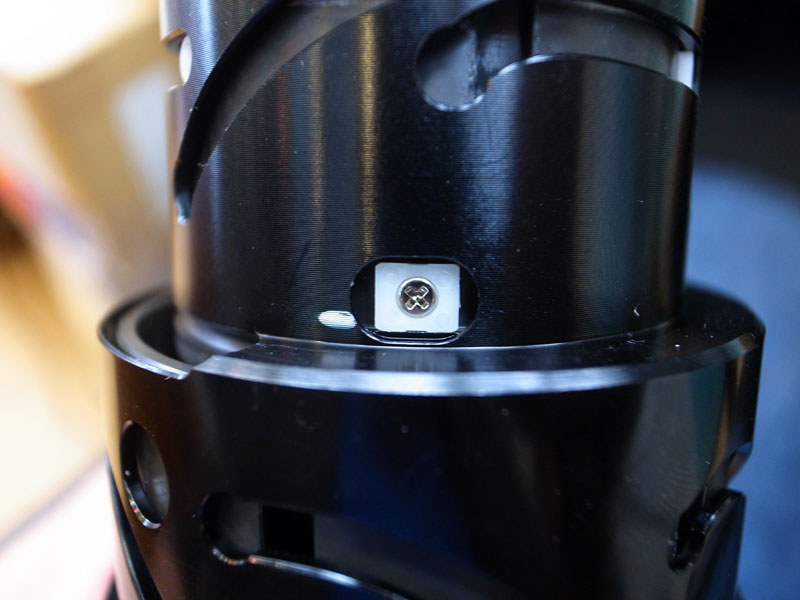

多分ここしか無いとは思うんですよ。

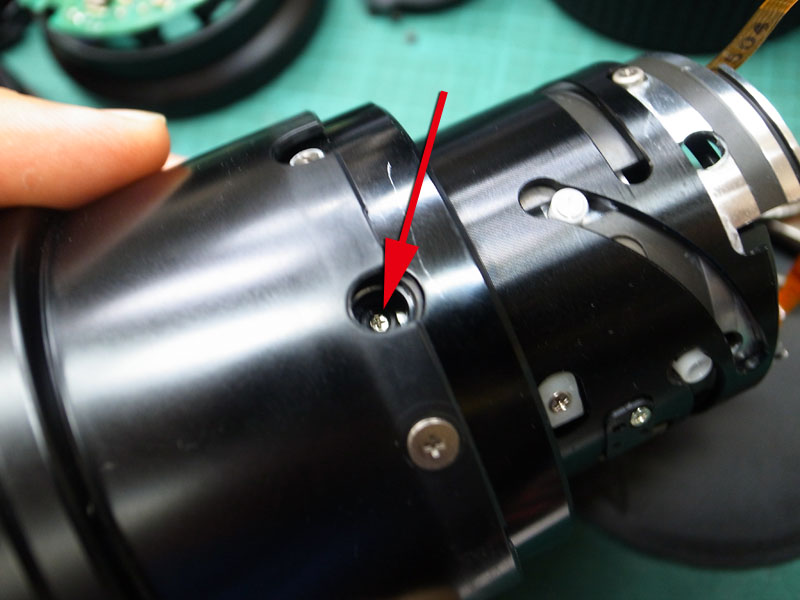

でもね、ここを外すと、

[4回]

留めてある相手が中に落ち込んでしまいそうです。
そうなるともしかしたら組めなくなるかもしれません。

では他に手順が有りますか？

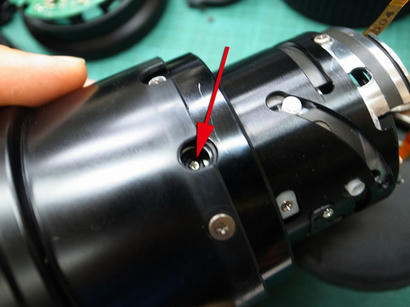

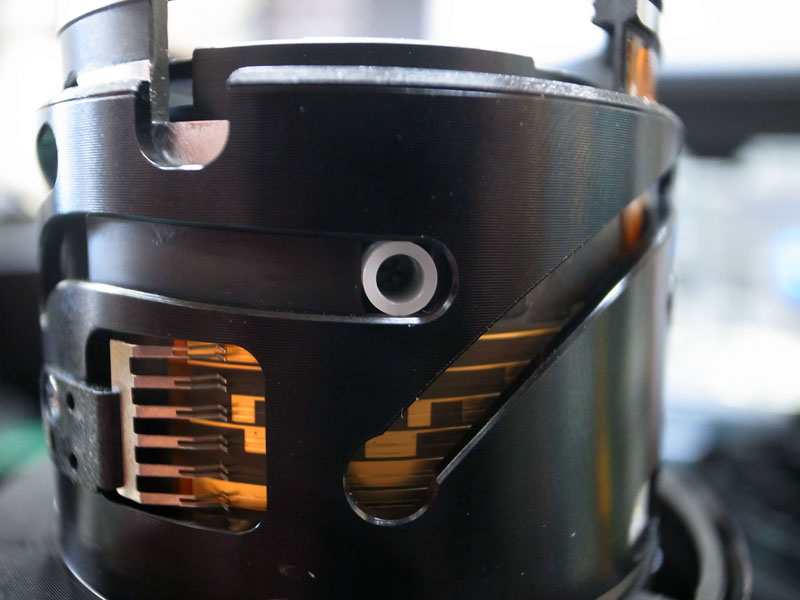

このへんのとか、

このへんのとか、

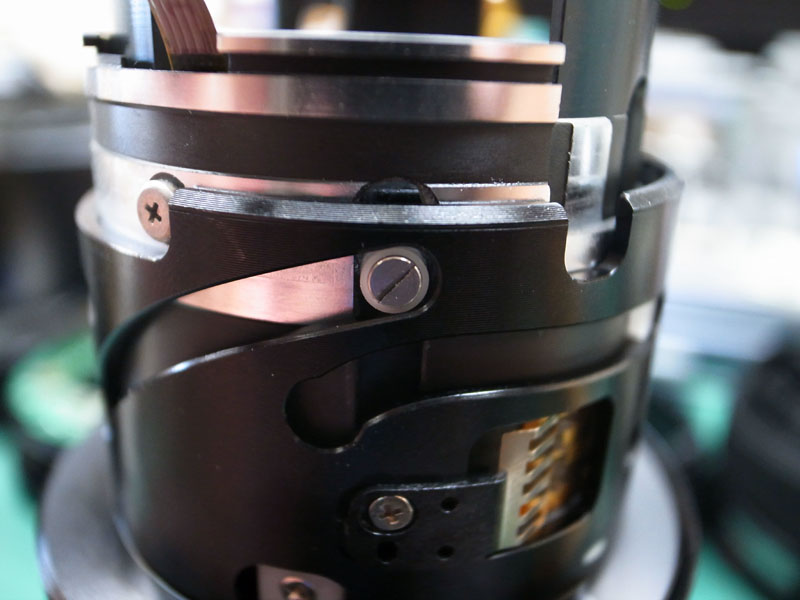

これもかなぁ？

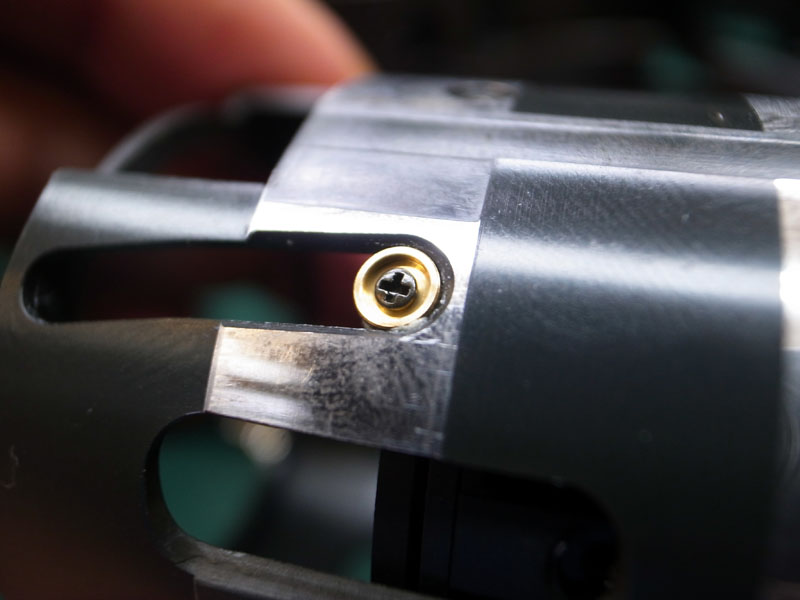

ここなんか更に怪しい。
まるで外してくれと言わんばかりにサービスホールが用意されている。
と思って、まずはここを外したものの、中のレンズが自由に動くようになっただけで、外れるわじゃない。

じゃぁ仕方が有りません。
ズーミング関係の位置決めパーツを片っ端から外してみましょう。

が、これも効果なし。

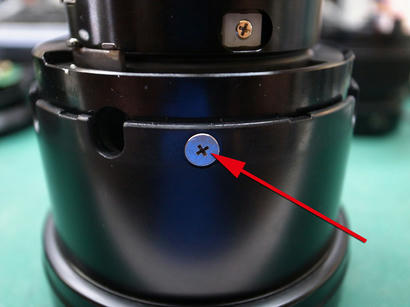

やっぱどう考えても最初の写真のプラスネジしか有りません。

と言うか、もうここしか残ってないし。
相手が中に落ち込んでも、バラせれば回収できるか。
でも組む時は？

それは組むときに考えましょう。

ということで、

この接点も引っかかりそうなので外しておいて。

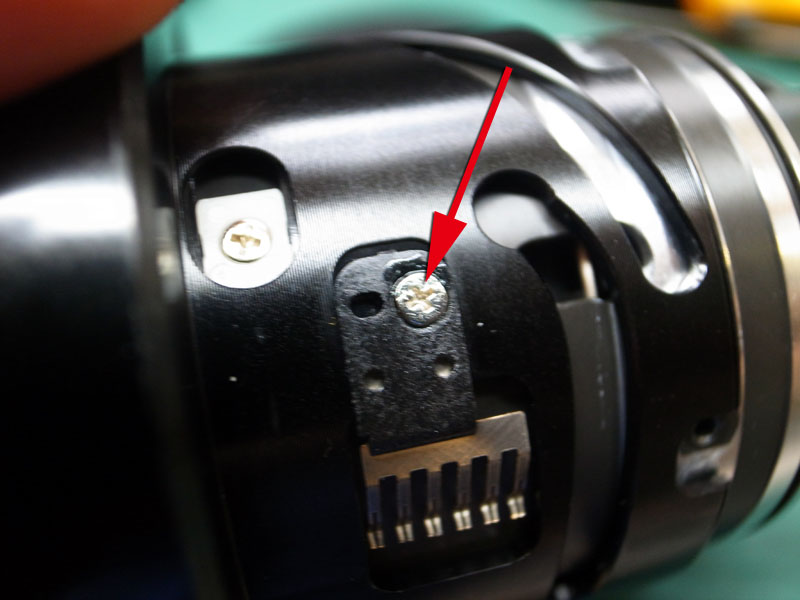

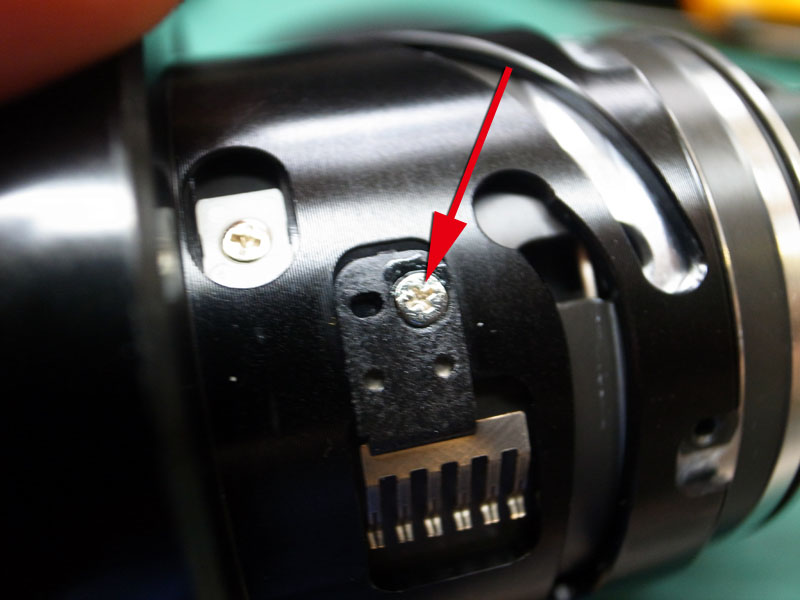

例のプラスネジ3本を外しましょう。
すると案の定、相手は中に落ち込んでいったのでした。


でもとりあえずこの通り、外れましたよ。

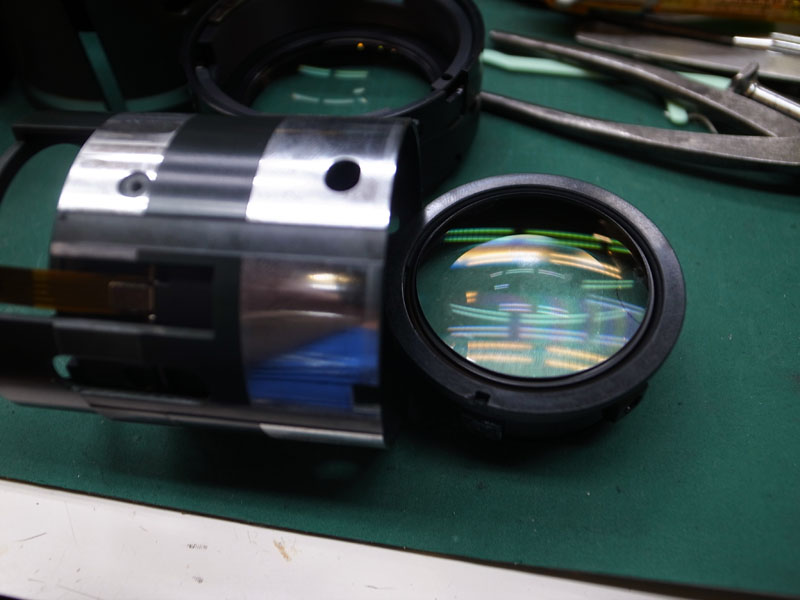

やっと前玉が取れました。

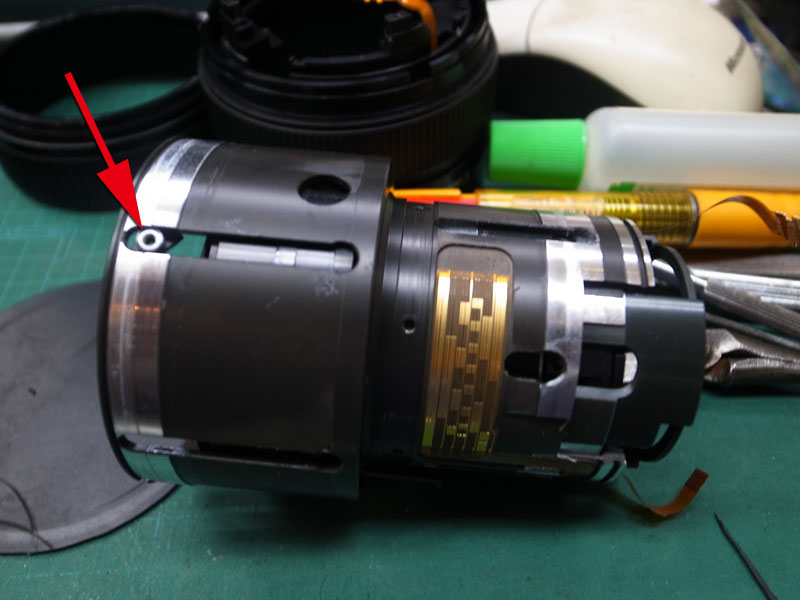

矢印の部品が、かろうじて落ち込まなかった相手部品。
でもネジを挿したら落ちるはず。

これでやっとレンズが外せそうですよ。

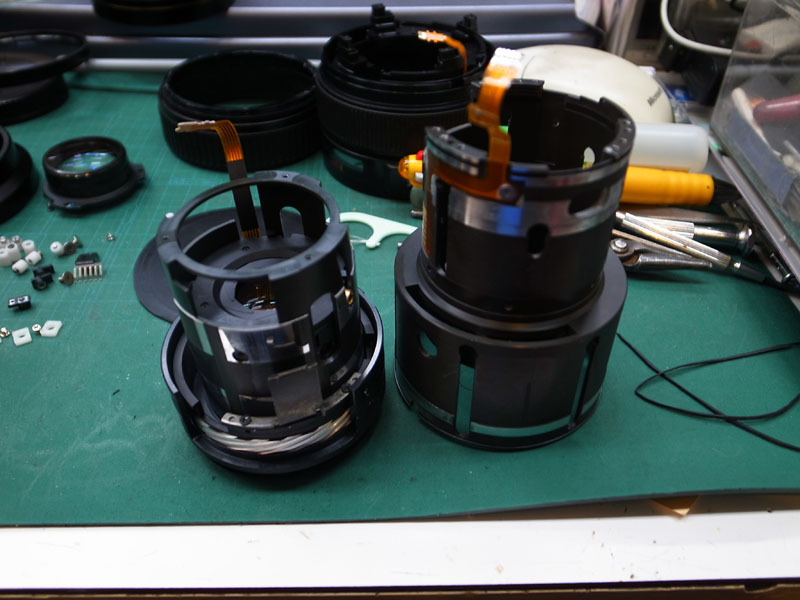

外側の筒を分離して、更にヘリコイド部を外します。


それでもまだ目的のレンズは外れません。

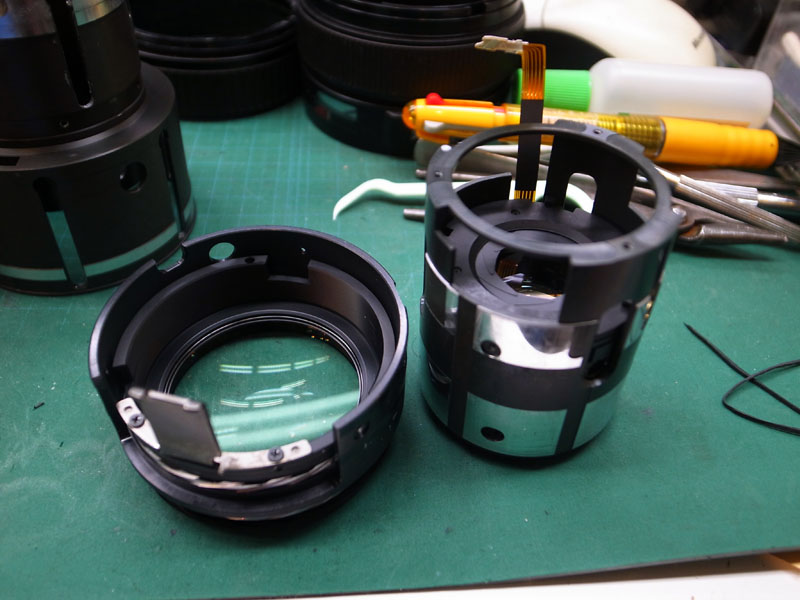

残された筒の中から、

更にレンズを外して、


このネジを取れば、
絞りユニットと一緒になった真ん中のレンズが出て来るはず。

しかし、まだまだ先がありますね。
