1円ジャンクのオリンパス・ペンEES-2をレストアしようということで分解にとりかかりまして、昨日の記事までで、レンズ周りのダイヤルを外すところまで行きました。
今回はその続き、絞りとシャッターをバラしましょう。

まずはレンズとシャッターを分離します。

[2回]

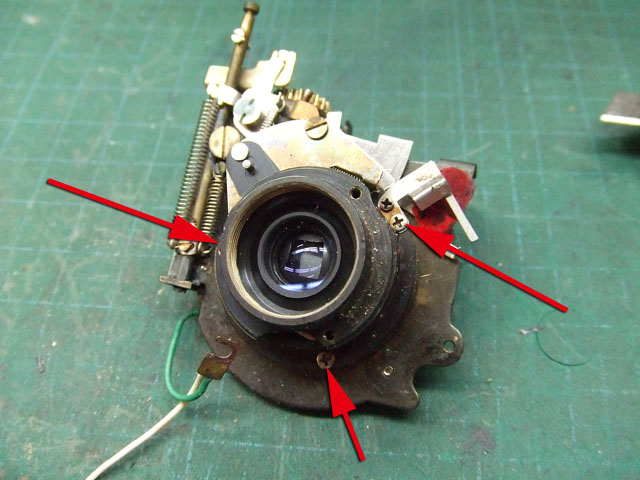

矢印の3本のプラスネジを外します。

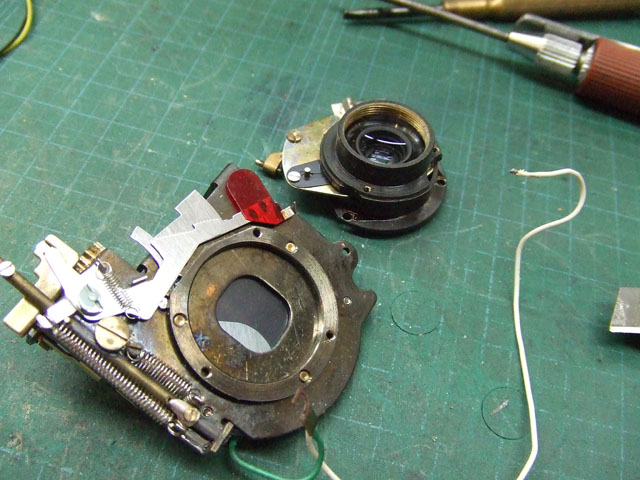

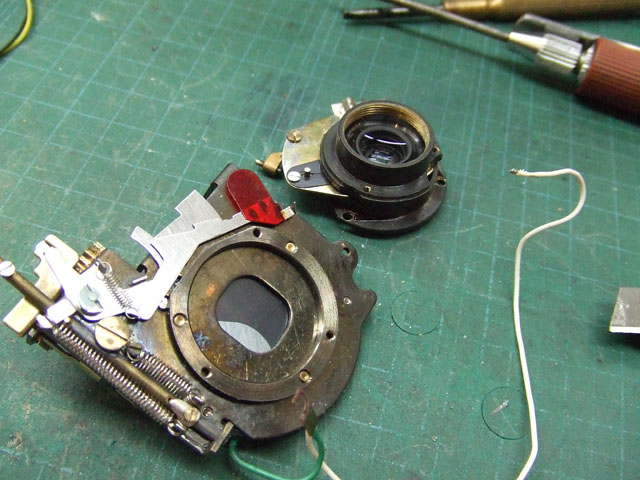

そしたらこんな感じで、レンズとシャッターが分離できます。

ではレンズ裏側の後群を外します。

後群が外れた状態がこちら。

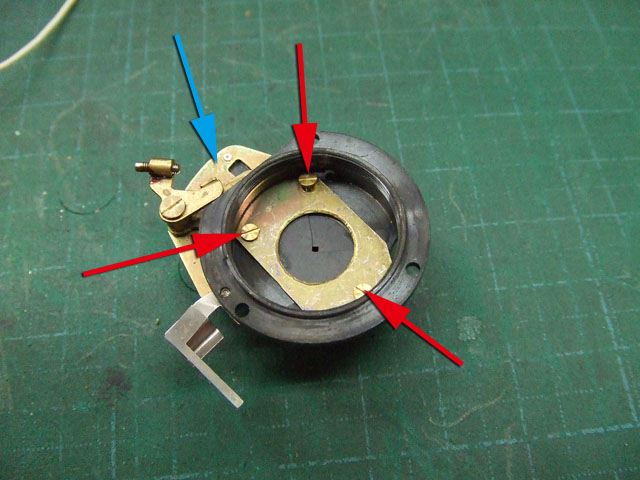

赤矢印の3本のマイナスネジを外して、青矢印の部分を引きます。

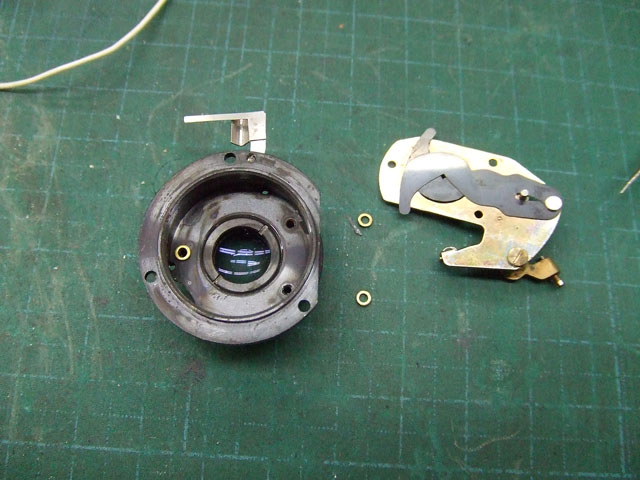

引っ張り出した絞りユニットが右のもの。
ネジ部にはちっちゃいシムが入っていますので、無くさないように。
絞りユニットはこれ以上はバラせませんので、この状態のままベンジン浴にしましょう。


そしたら次はシャッターをバラします。

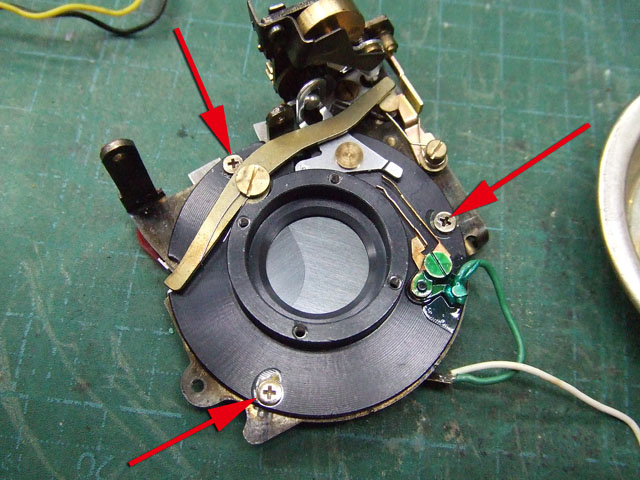

矢印の3本のプラスネジを外します。

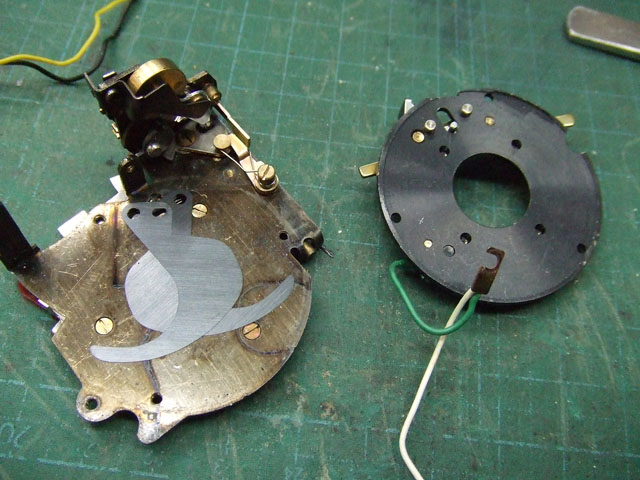

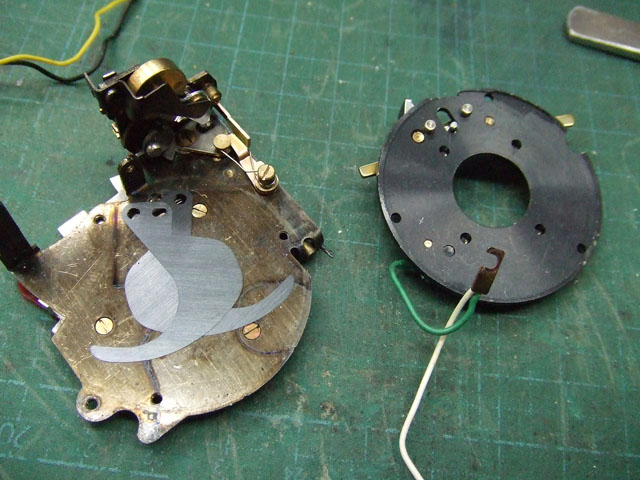

外れた状態がこちら。

シャッター幕は2枚ありますが、どちらも同じ物のようですね。
EE-2では同じものではありませんでしたので、これも違うかと思ったんですが、重ねてみると同じ形でした。

ではこちらもベンジン浴にして、シャッターのガバナーは、KUREのエレクトロニッククリーナーで汚れを洗い流して、軸受部にほんの少しオイルを差しておきます。
その他の可動部にも薄くグリスを塗っておきましょう。

全部綺麗になったら、また元のように組み直します。
これでシャッターも絞りも軽く動くようになりましたね。

懸念の露出計は、
大丈夫、ちゃんと動いてますね。
どうやら復活できそうな兆しです。
