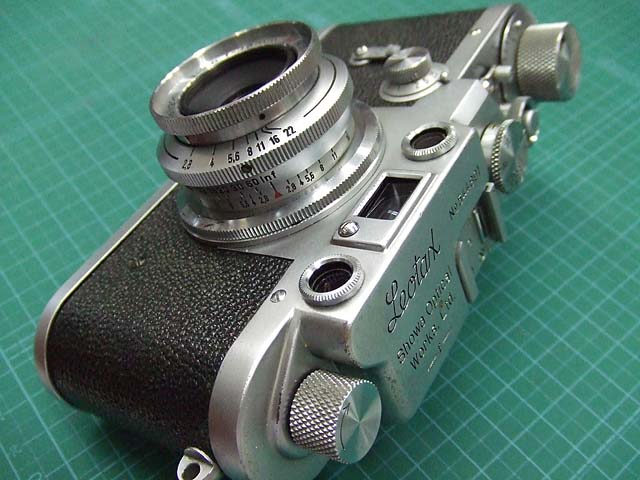

レストアの終わったレオタックスfを、撮影に連れ出してみましょう。
これまで8回にわたってレストア記事を書いてきましたが、19日の記事まででどうにか仕上がりました。
修理のメインはシャッター幕の貼り替えでしたので、今回は光線漏れや、シャッタームラ、シャッター速度が正しいかなどを確認するために、試写してみましょう。
レンズはその辺にあるのを使いますか。

==========================
このブログもVer.2へ
新記事チェックは下記へ
明日は明日の風が吹く Ver.2

※Ver.1では今後更新されません。
==========================

拍手[6回]

PR



前回の13日の記事でレオタックスfのシャッター幕の位置出しを行いましたので、後は調整などをして組み上げていきましょう。
まずはシャッタースピードの調整ですが、高速側はドラムのスプリングのテンションで調整します。
シャッタースピードの測定器がない場合は、他のカメラのシャッターの雰囲気と見比べたり、聞き比べたりして合わせましょう。
高速側の最低速度がこのカメラの場合1/25秒ですので、電子シャッターカメラの1/30秒と同じ位に合わせればいいでしょう。
そして、最高速度の1/1000秒でちゃんとシャッターが開いているようなら、大体OKと思います。
そしたらスロー側を合わせます。

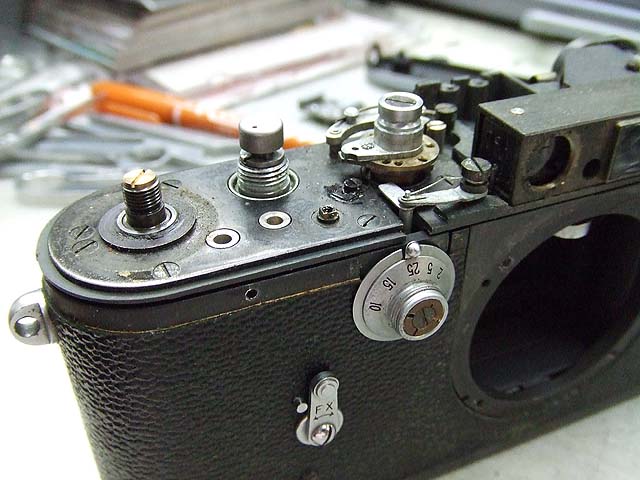

スローの調整はダイヤルのフタを取って行います。

==========================
このブログもVer.2へ
新記事チェックは下記へ
明日は明日の風が吹く Ver.2

※Ver.1では今後更新されません。
==========================

拍手[4回]



レオタックスf のレストアも進んでまいりまして、いよいよシャッター幕の位置調整と言うことになります。
前回の8日の記事ではシャッター幕を再生しましたが、今回は幕の位置を調整します。
まずはドラムに両面テープで、大体この辺かなと思うようなところに適当に貼っておきます。
そしたら仮組みしましょう。

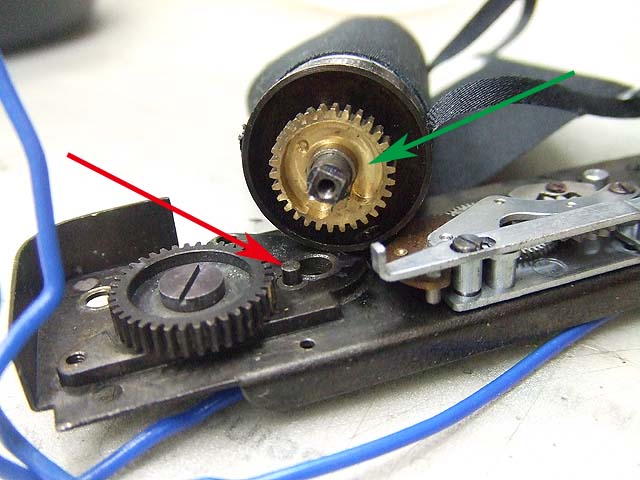

緑矢印のギヤにはこの写真のように溝が掘ってあって、赤矢印の突起で回転範囲を決めています。

==========================
このブログもVer.2へ
新記事チェックは下記へ
明日は明日の風が吹く Ver.2

※Ver.1では今後更新されません。
==========================

拍手[3回]



6日の記事で、レオタックスfの古いシャッター幕をはがすところまでやっといきました。
では今回はシャッター幕を作っていきます。
シャッター幕用の素材はカメラ修理関係のお店で売っていますので、そこから調達するといいでしょう。

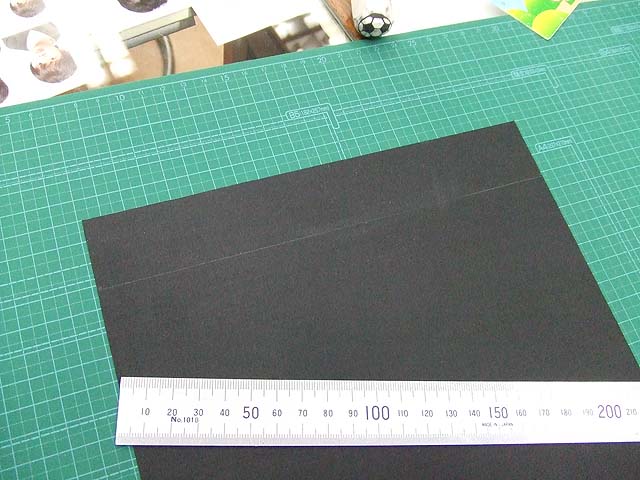

まずは採寸。

==========================
このブログもVer.2へ
新記事チェックは下記へ
明日は明日の風が吹く Ver.2

※Ver.1では今後更新されません。
==========================

拍手[8回]



先月の28日から少し時間が開きましたが、レオタックスfの分解の続きと行きましょう。
前回はボディー前面のパネルを外すところまで行きましたね。
今回はいよいよシャッター幕を取り出します。
ではまずはこちら。

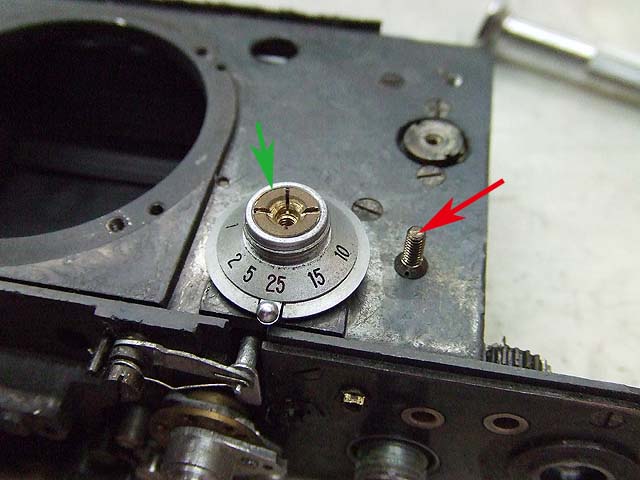

これはシャッタースピード設定ダイヤルの部分です。
まず赤矢印のマイナスネジを外して、

==========================
このブログもVer.2へ
新記事チェックは下記へ
明日は明日の風が吹く Ver.2

※Ver.1では今後更新されません。
==========================

拍手[7回]



18日の記事では、軍艦部及びファインダーをバラしました。
今回は下のほうをバラしてみましょう。
バルナック形及びそのコピーの多くは、裏蓋がありません。
フィルムはカメラの底から入れるようになっています。
このレオタックスfもその例に漏れず、ボディーの外殻は、外側一周グルッと一体ものです。
ではその外殻から外していきましょう。

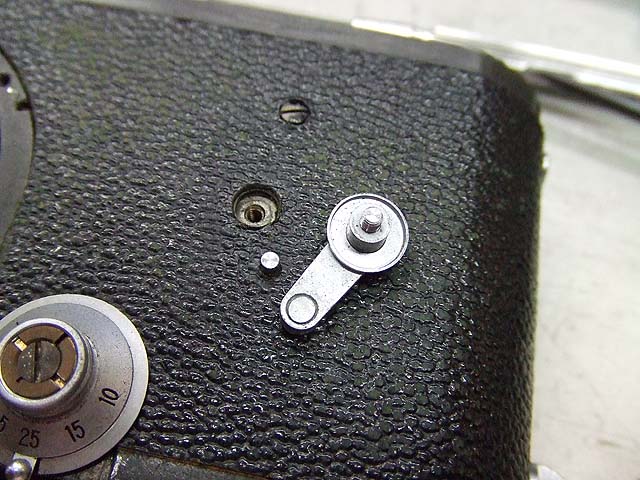

まずはこれ、セルフタイマーじゃありません。
フラッシュの切り替えレバーです。
真ん中のマイナスネジを緩めれば外せます。

==========================
このブログもVer.2へ
新記事チェックは下記へ
明日は明日の風が吹く Ver.2

※Ver.1では今後更新されません。
==========================

拍手[5回]



バルナック型ライカのコピーであるレオタックスfのレストアに取り掛かっておりますが、軍艦部カバーを外すのに結構いろんな部品を外さなければいけませんでした。
手間が掛かるものほど、いじって楽しくなりますね。
では今回はその続き。

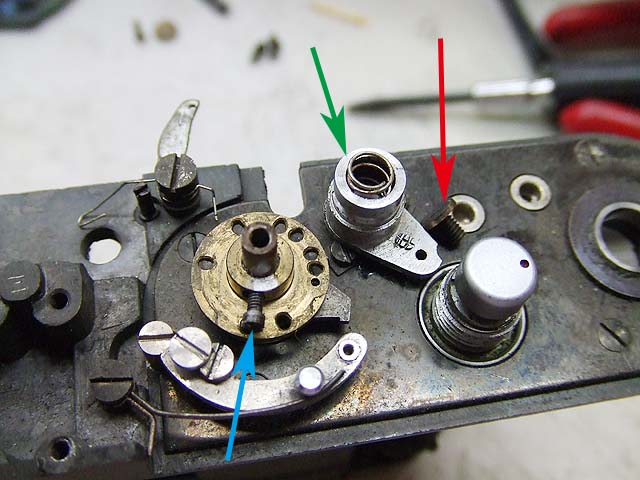

ではまず、カバーを外した軍艦部を見てみましょう。

==========================
