10日にご紹介しましたレオタックスfをバラしていきます。
まずは軍艦部カバーを外してみましょうか。
しかしこのタイプのカメラは、軍艦部にいろんなものが付いていますね。
これより新しいタイプのカメラのように、巻き戻しノブを外してやるだけと言うわけにはいかないようです。
バラすだけでもなかなか面白いですね。
ではまずはレンズマウントを外しましょうか。
特に外さなくてもいいのでしょうが、気持ちとして。

==========================
このブログもVer.2へ
新記事チェックは下記へ
明日は明日の風が吹く Ver.2

※Ver.1では今後更新されません。
==========================

拍手[7回]

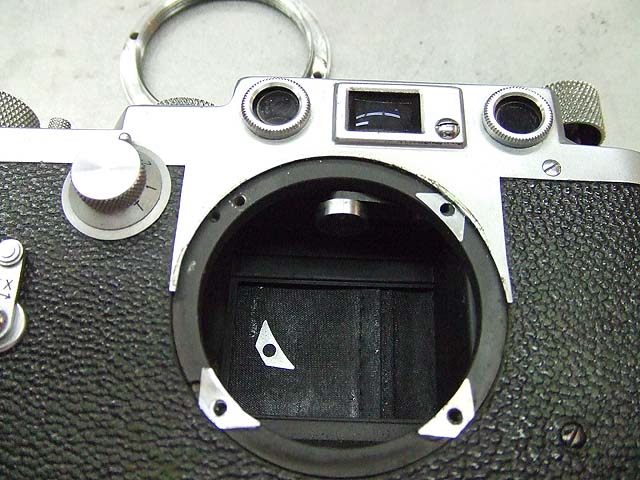

外してみると、
シムがいっぱい挟んでありました。
しかも場所によって厚みが違うみたいです。
バラさない方が良かったかも。

では気を取り直して軍艦部カバーを外しにかかります。

巻き戻しノブから外しましょうか。

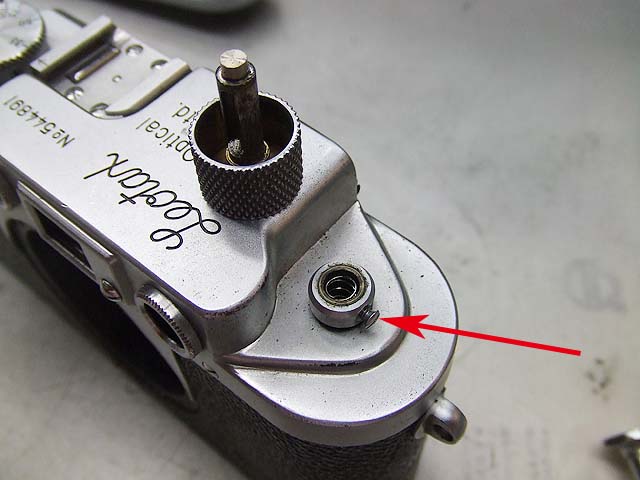

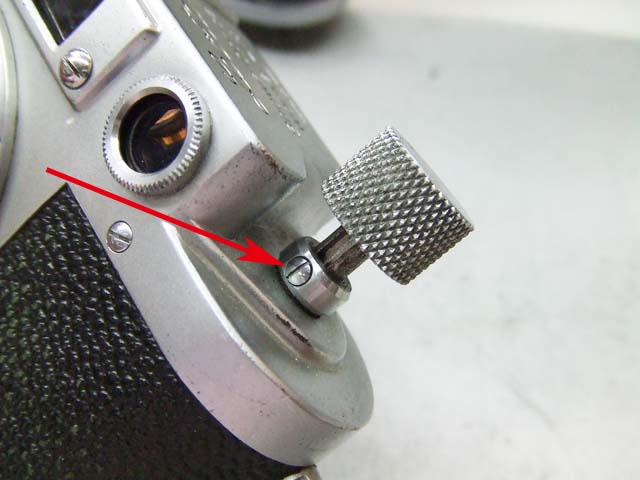

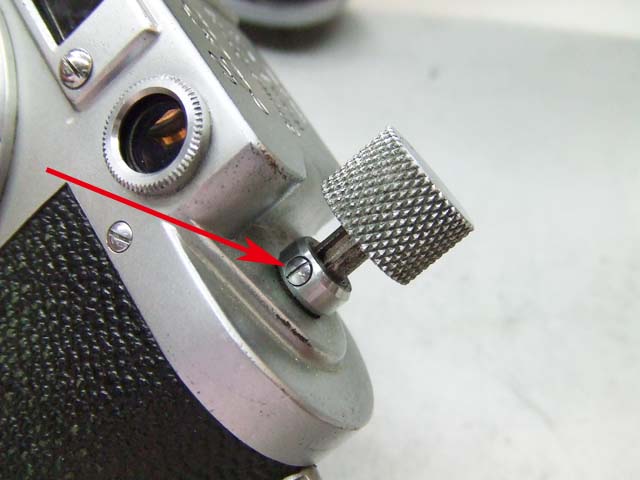

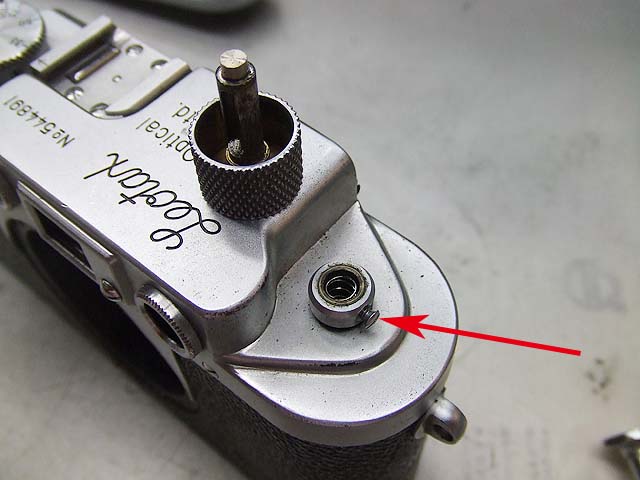

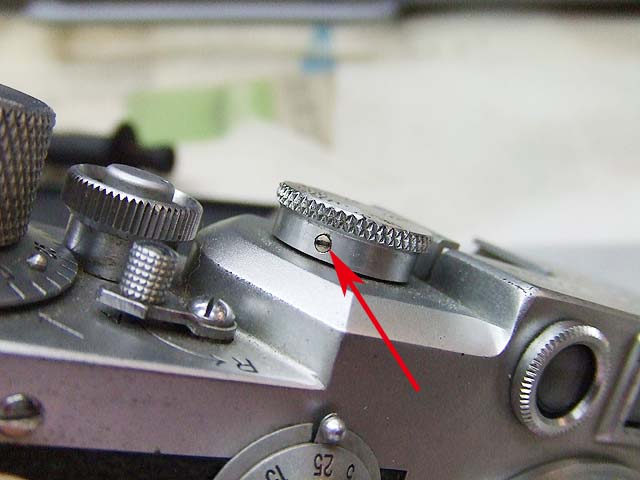

ノブを引き上げると矢印のところにマイナスネジがありますのでそれを緩めます。

するとノブが抜けます。

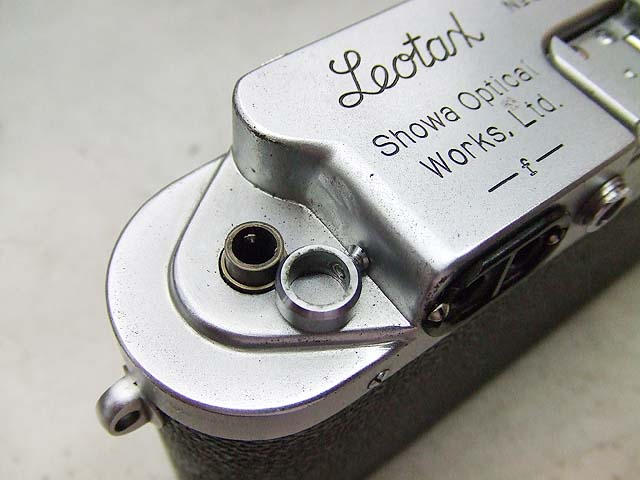

更にネジを緩めると、

ベースのリングが外れます。

ではシャッタースピードダイヤル。
横にあるマイナスネジ3本を緩めます。

するとこのように外せます。

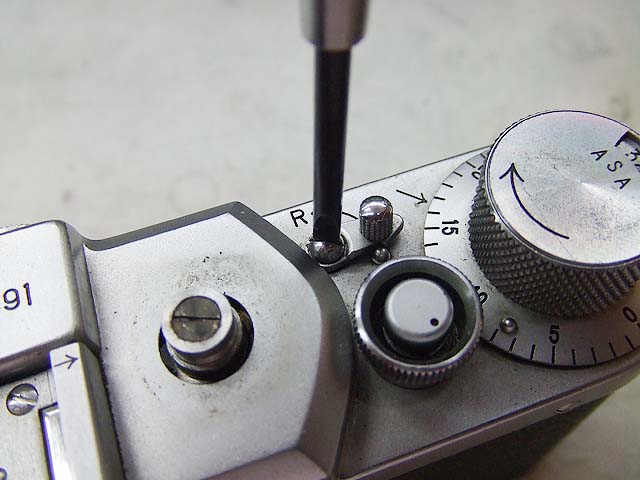

巻き戻し設定レバーも外します。
真ん中のマイナスネジを外しましょう。

ハイ外れました。

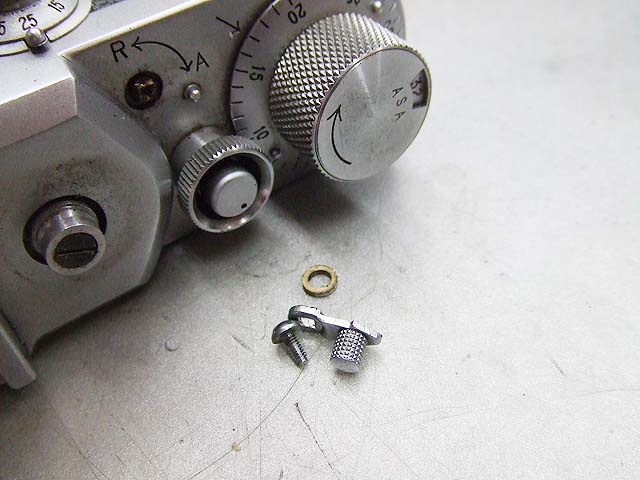

レバーの下にはワッシャーがありました。

で、シャッターボタンのリングを外しましょう。
これは回せば外れます。

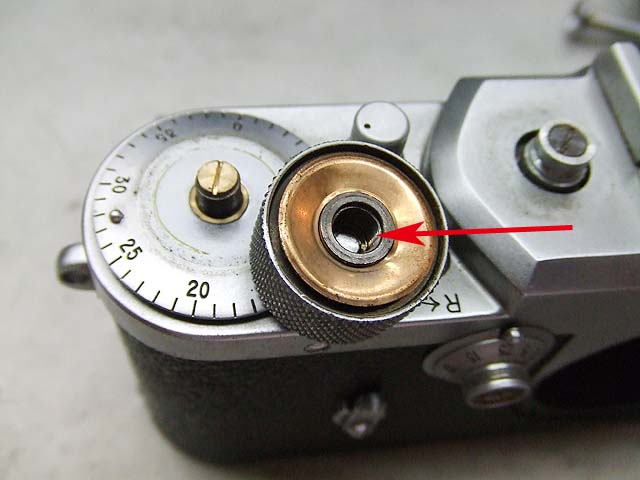

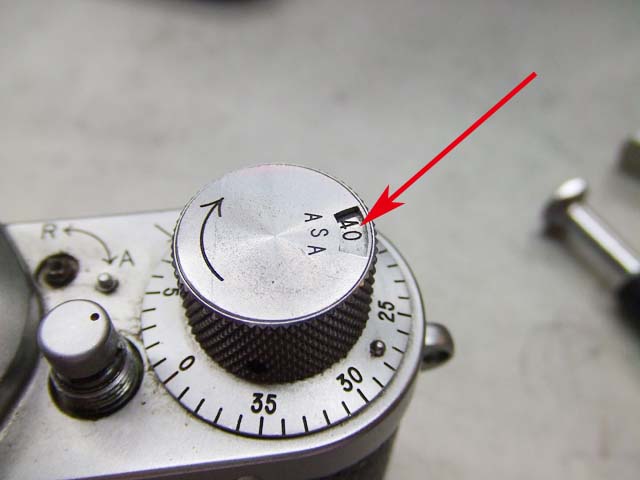

では巻き上げノブを外しますが、そのためにはASA感度設定を40にします。
なぜかと言うと、

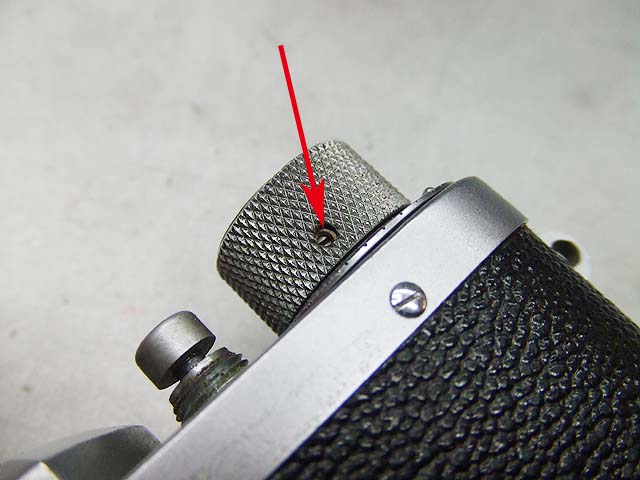

そのときだけこの穴からネジが見えるからです。
ではこのマイナスネジを緩めましょう。

そしたらノブを回せば外せます。
巻き上げノブはネジ込みになっています。
ノブの下にあるカウンターはそのまま持ち上げて外します。

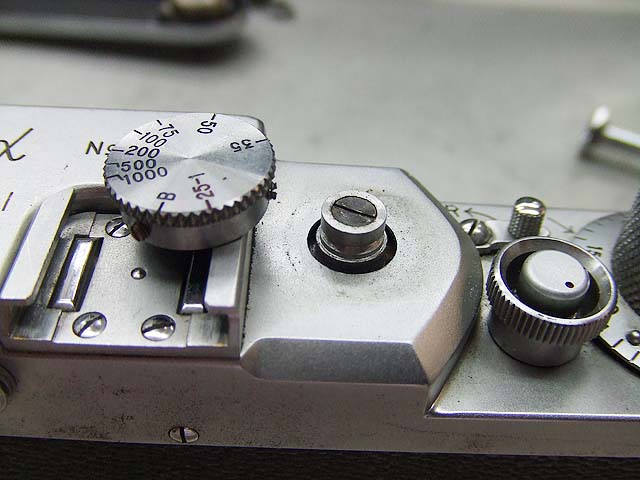

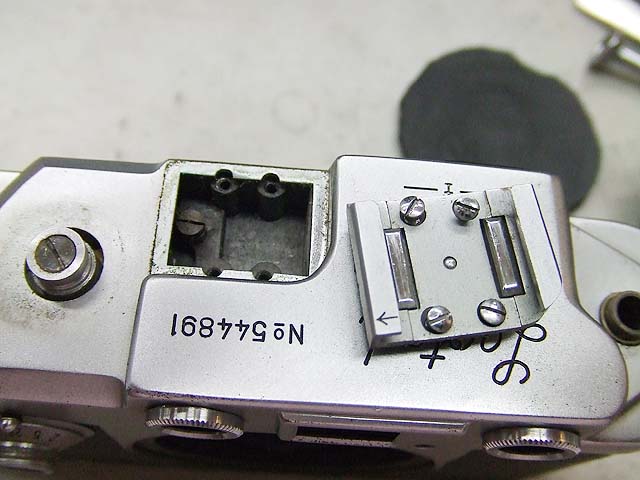

次にアクセサリーシューを外します。
マイナスネジ4本を外します。
こちらが外れた状態。

そしてこちら、

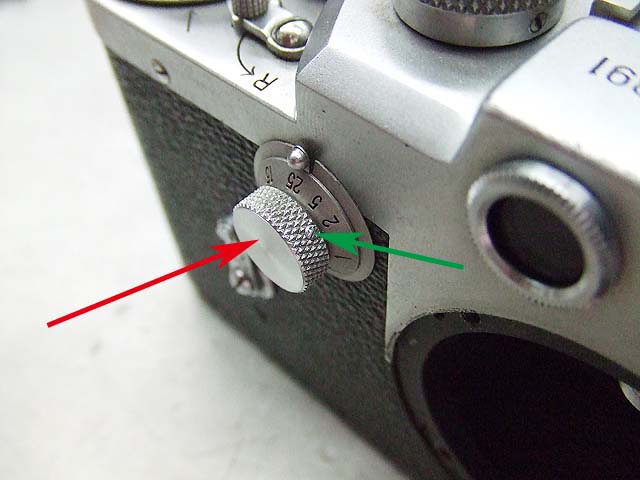

スローのダイヤルは外さなくていいです。

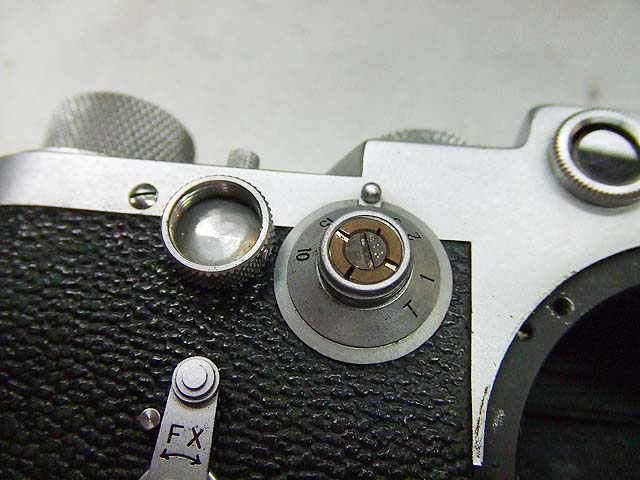

外す場合は横にある緑矢印のマイナスネジを緩めて、キャップ部分を回せば外せます。

その下から出てくるのは美調整用の仕掛けです。
ですので軍艦部カバーを外すには無関係です。

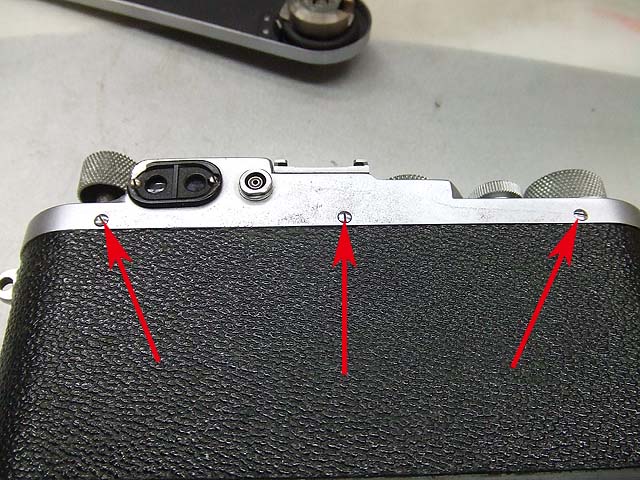

では背中の3本のマイナスネジと、表の2本のマイナスネジを外します。

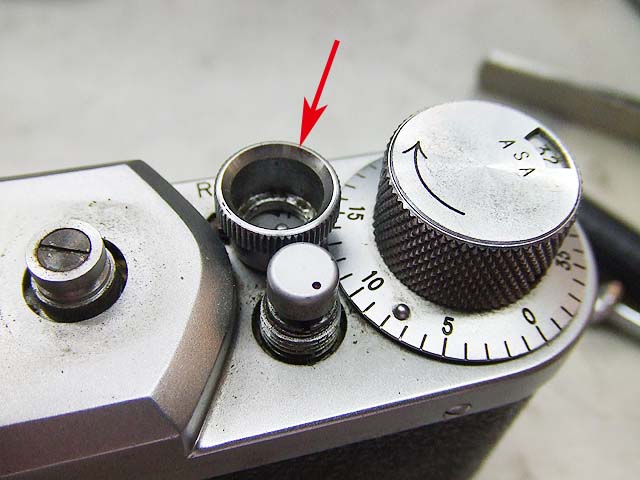

そして、ファインダーののぞき窓の枠を外しましょう。

フラッシュの接点は外さなくていいです。

続いてファインダーの前側の部品を外します。

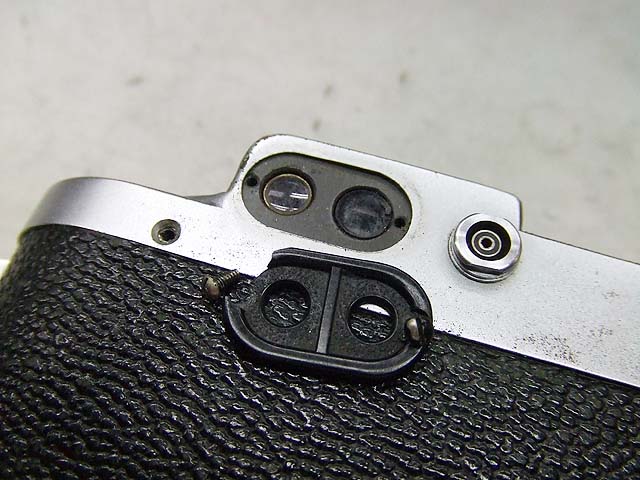

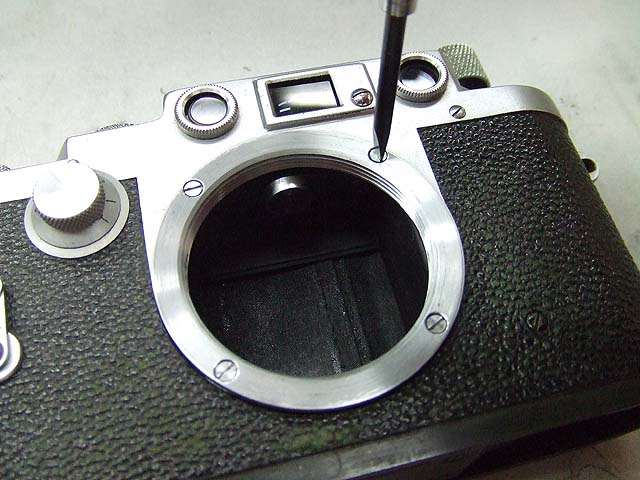

センターの四角いファインダーの横にあるマイナスネジを外して、距離計の丸い窓の枠を外します。
これはネジ込みになっています。

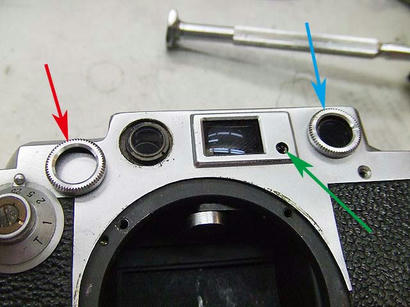

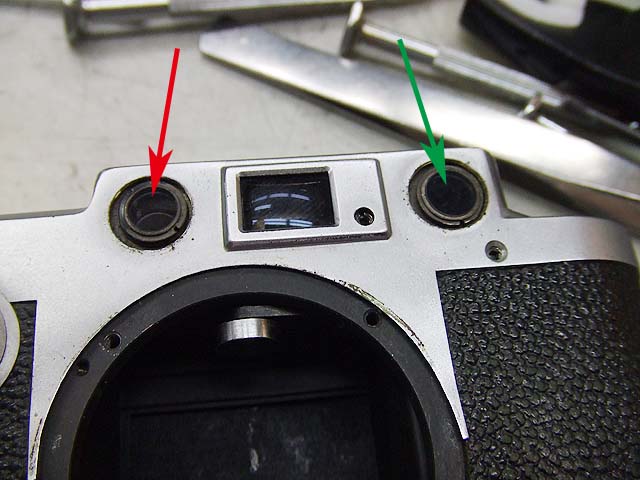

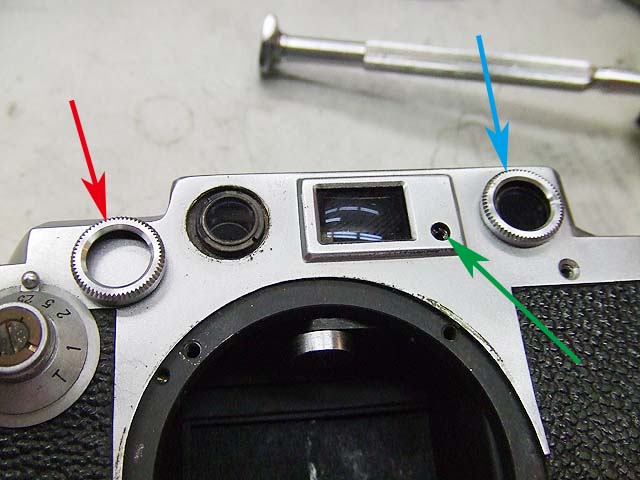

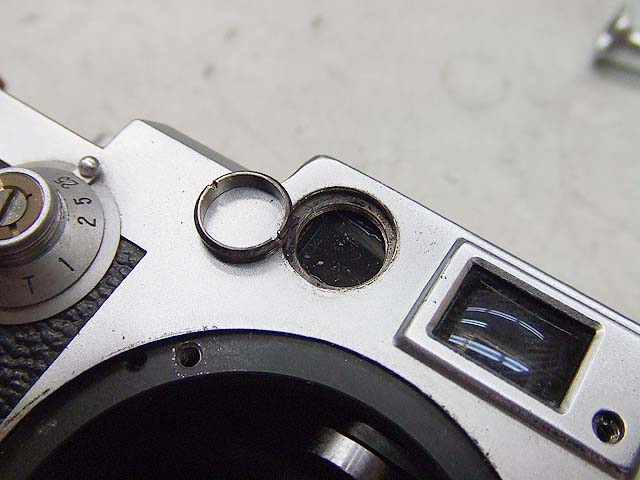

次にその下にあるレンズを外します。

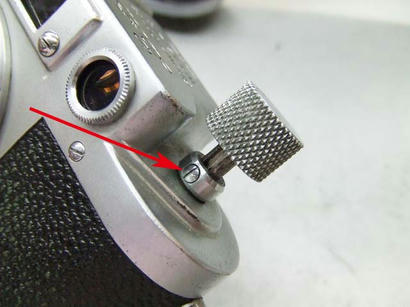

赤矢印の方は引っ張れば取れます。
緑矢印の方はネジ込んであります。

向かって右側には奥にもう一つリングがあります。
これはネジ込みです。

これでやっと軍艦部カバーを外せますかね。

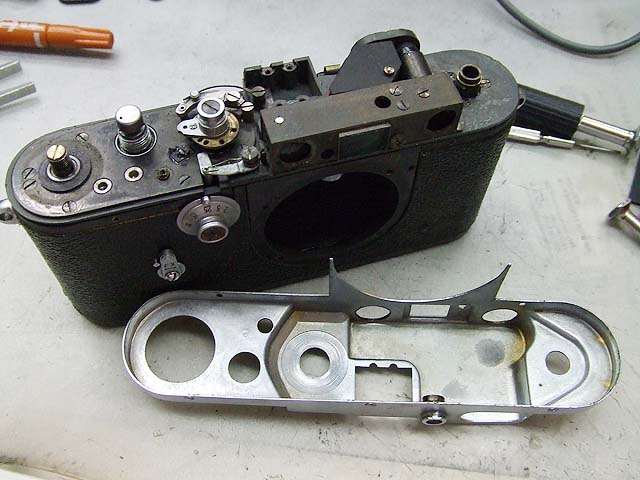

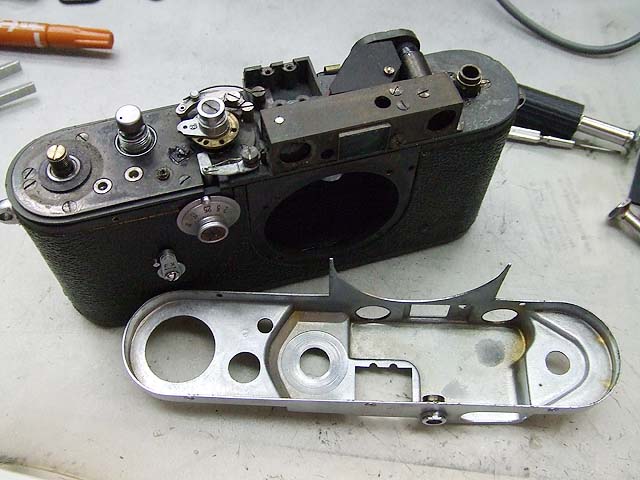

カバーを真っ直ぐ上に持ち上げれば、このとおり、やっと帽子が取れました。

と言うことで今回はここまで。
続きをお楽しみに。
