18日の記事では、軍艦部及びファインダーをバラしました。
今回は下のほうをバラしてみましょう。
バルナック形及びそのコピーの多くは、裏蓋がありません。
フィルムはカメラの底から入れるようになっています。
このレオタックスfもその例に漏れず、ボディーの外殻は、外側一周グルッと一体ものです。
ではその外殻から外していきましょう。

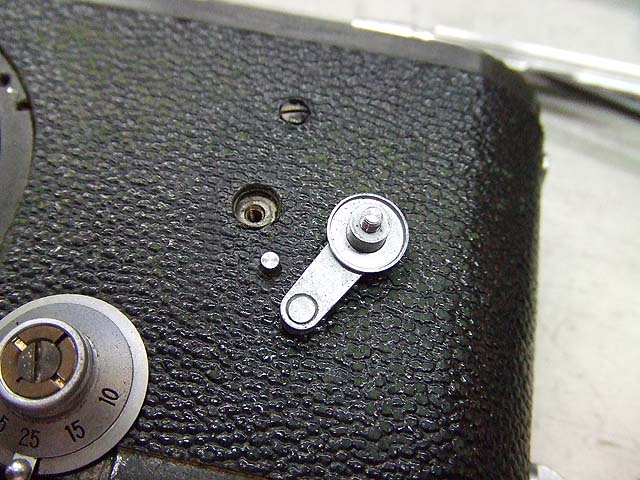

まずはこれ、セルフタイマーじゃありません。
フラッシュの切り替えレバーです。
真ん中のマイナスネジを緩めれば外せます。

==========================
このブログもVer.2へ
新記事チェックは下記へ
明日は明日の風が吹く Ver.2

※Ver.1では今後更新されません。
==========================

拍手[5回]

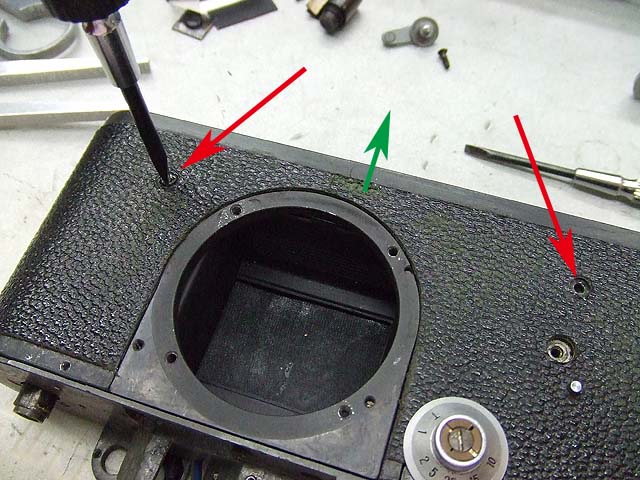

そしたら続いて赤矢印の2本のマイナスネジを外し、外側全体を緑矢印の方向に引っ張ります。

するとこのようにゴッポリ全部外れます。

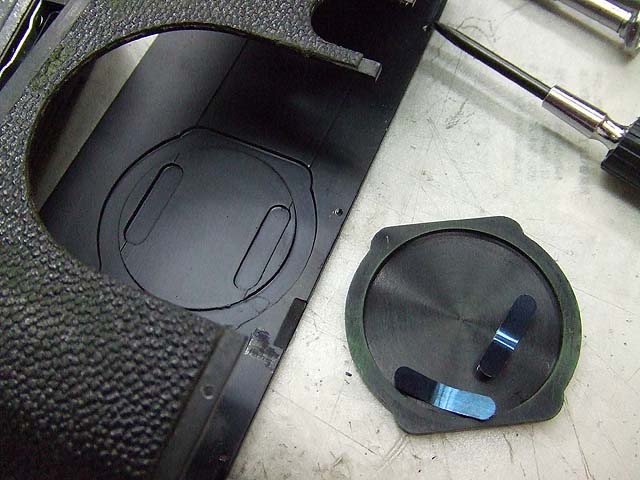

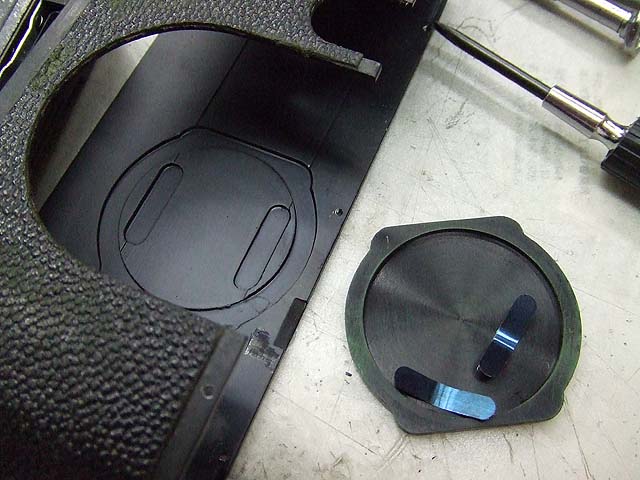

フィルムの圧板は固定されておらず、板バネのテンションで押し付けているだけです。
しかも円形とは思いませんでした。

こちらがカバーを外したボディー側。

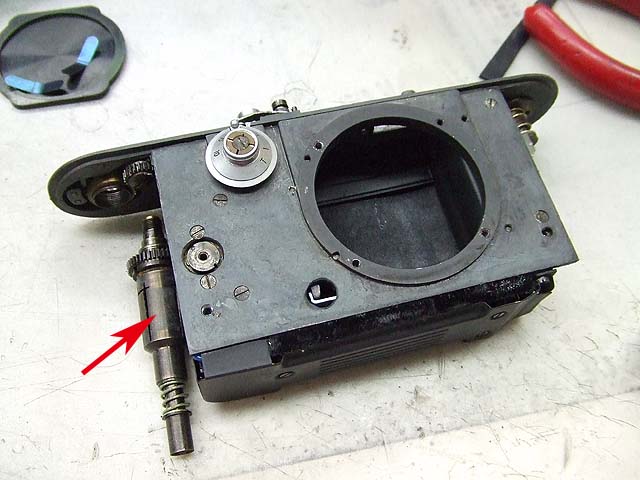

矢印の巻上げ軸は引っ張れば外れます。

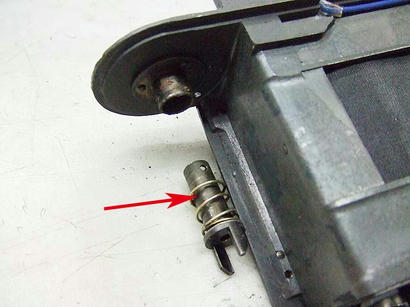

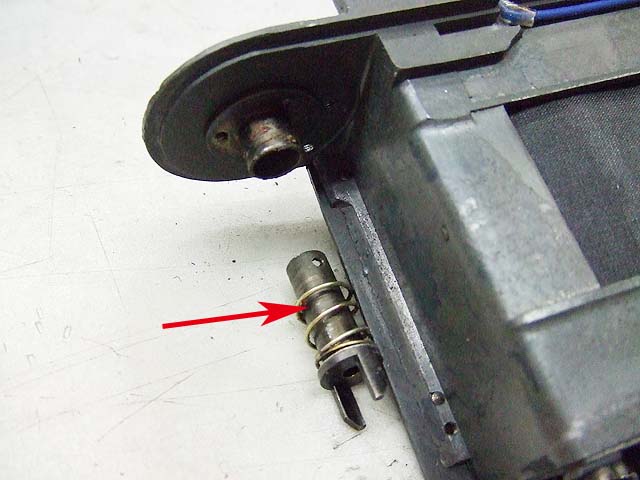

巻き戻し軸も引っ張れば外れます。

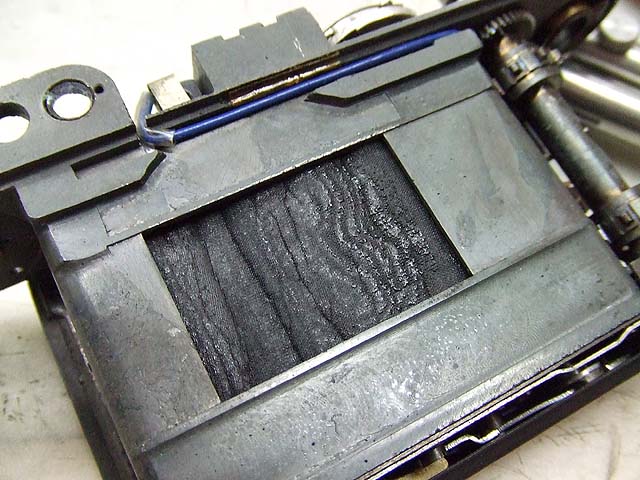

では、シャッター幕を裏から見てみましょうか。
うーん、ガビガビのパリパリです。
つついたらボロボロ粉が出てきます。
これは確実に貼り替えです。

ではこのシャッター幕を外すには、

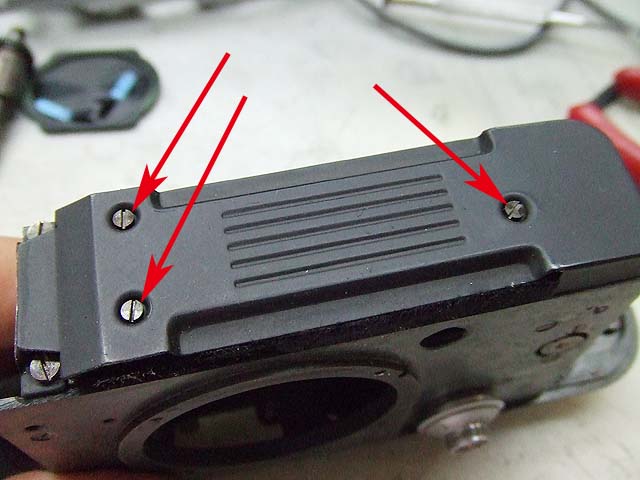

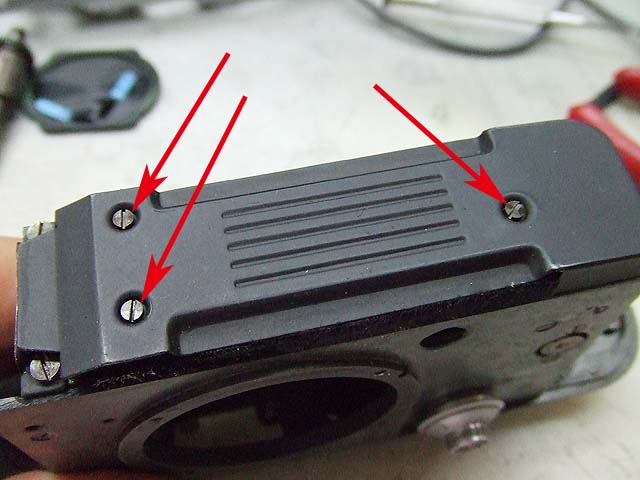

まず底のカバーを外しましょうか。
マイナスネジ3本で留まっています。

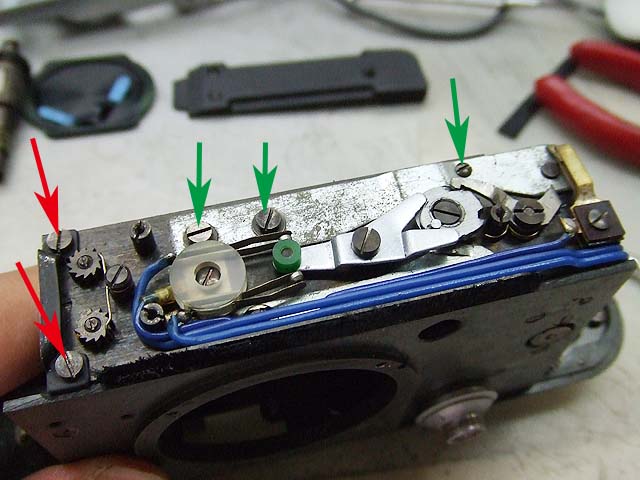

続いて、赤矢印のマイナスネジ2本を外して、何か良く分からないブラケットを外します。
そして、緑矢印のマイナスネジを外してシルバーの部品を外します。
このシルバーの部品はレリーズ関係のリンケージと言うことになりますか。
金属のしなりを利用していますね。

では前側を分離します。

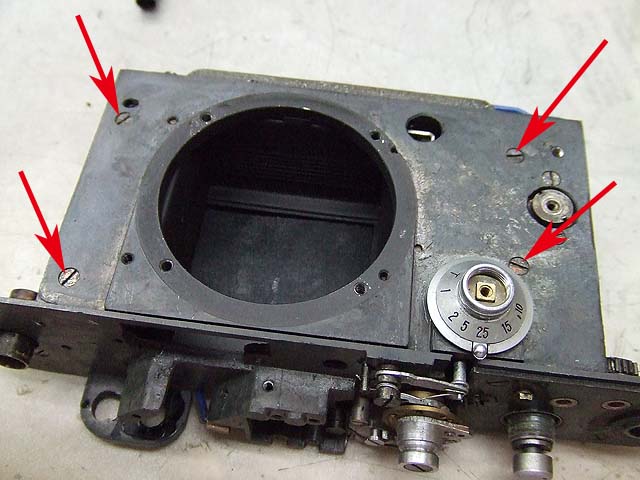

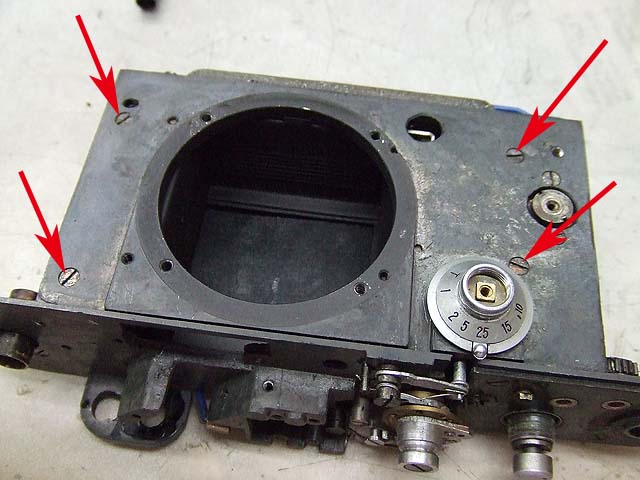

矢印のマイナスネジ4本を外します。

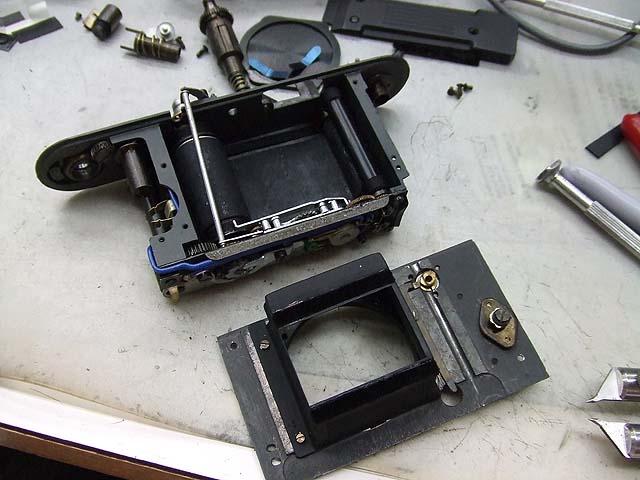

すると、はい、このように分離します。

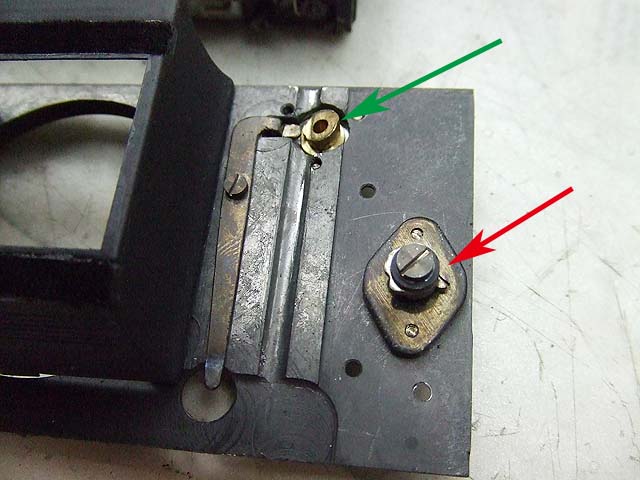

外した部品の裏側を見てみると、赤矢印のものがシンクロの切り替え部分。
緑矢印がシャッタースピードのスローの調整部分です。
裏側がテーパーになっていて、ダイヤルを回すことで高さが変わるような感じです。

こちらがボディー側ですが、先程の緑矢印のテーパーが、この写真の赤矢印のあたりを押して、この写真の緑矢印の部分が連動してスローガバナーを操作するようです。

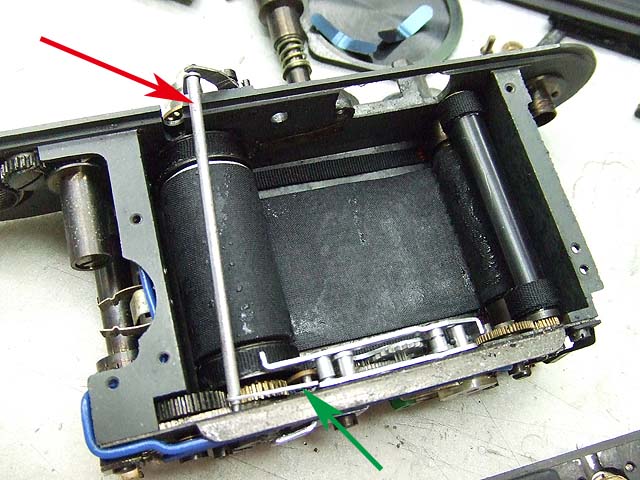

角度を変えてみてみると、
このように、緑矢印部分がスローガバナーに連動していることが分かります。

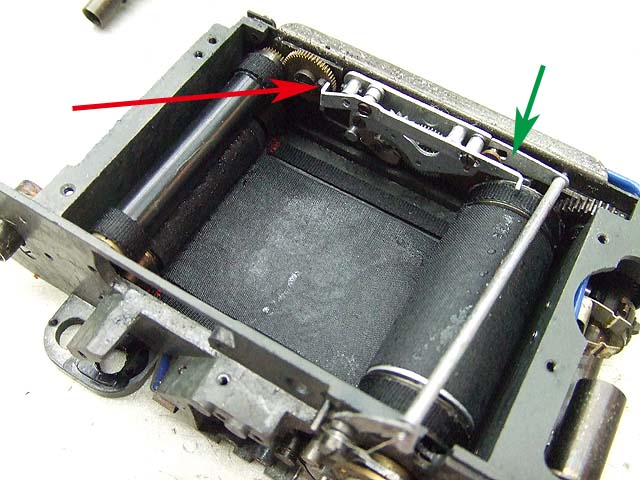

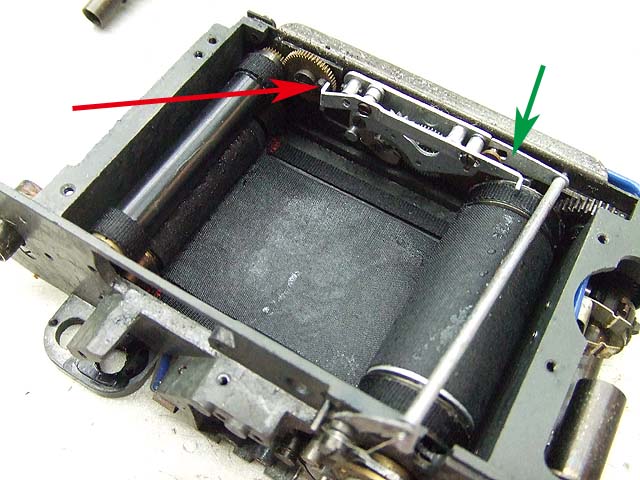

そして赤矢印の部分ですが、これは今、巻き上げていない状態です。

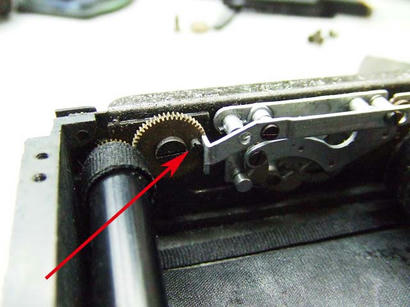

この時赤矢印のギアはこの位置になっており、ギアに付いた突起で隣接するリンケージを押している状態になっています。

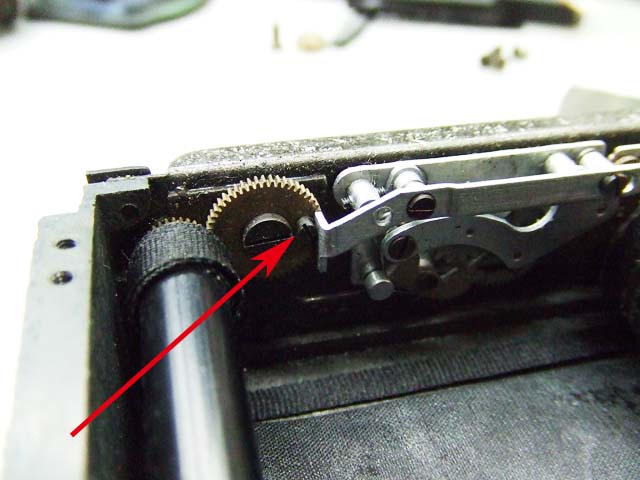

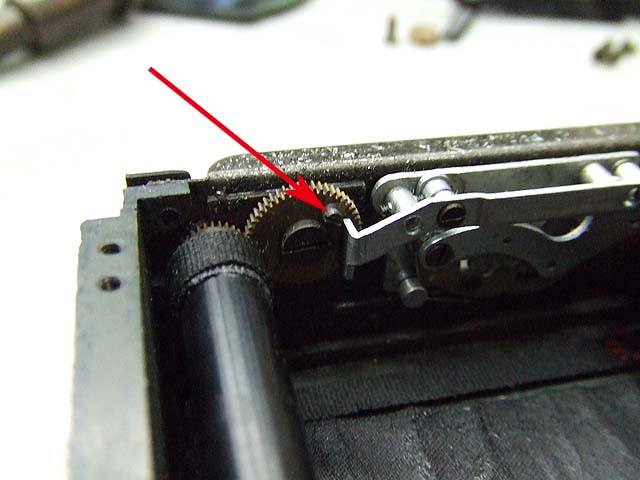

拡大すると、
このように、突起でリンケージを押しているのが分かると思います。

そして巻き上げると、シャッター幕のドラムが回転するのに連動してこのギアも回転し、
ギアの突起が外れることでリンケージはギア側に押されてくる形になります。

さて今回はここまでとしておきましょう。
まだシャッター幕は外れません。
