私は単焦点レンズが好きなのですが、でもやっぱりズームレンズは便利なもので、
仕事の撮影には特別な用途をのぞいて、十中八九ズームレンズを使っています。
一口にズームと言っても色んなモノがありまして、普段一番良く使うのは高倍率の28-300mmですが、それでは足りないこともあるわけです。
高解像度のレンズも必要なんですが、やっぱり広角ズームはあると便利。

例えばこんなの。

[4回]

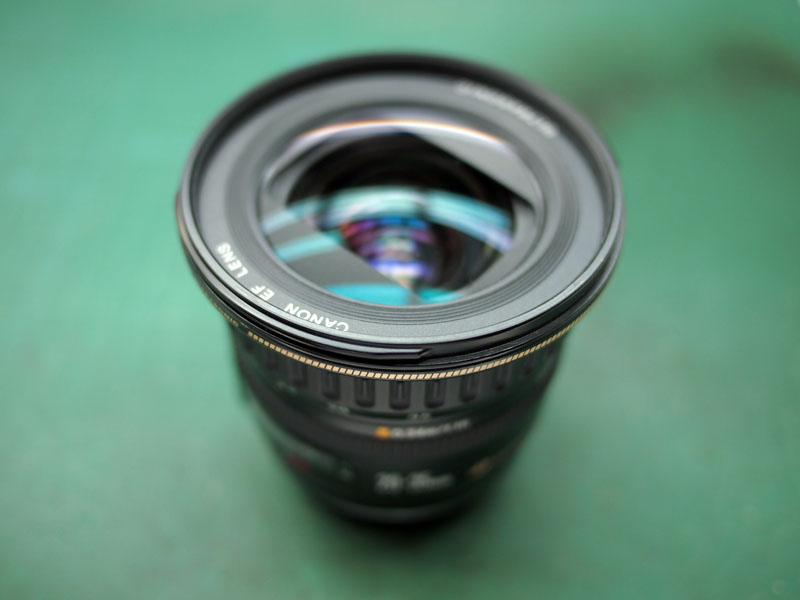

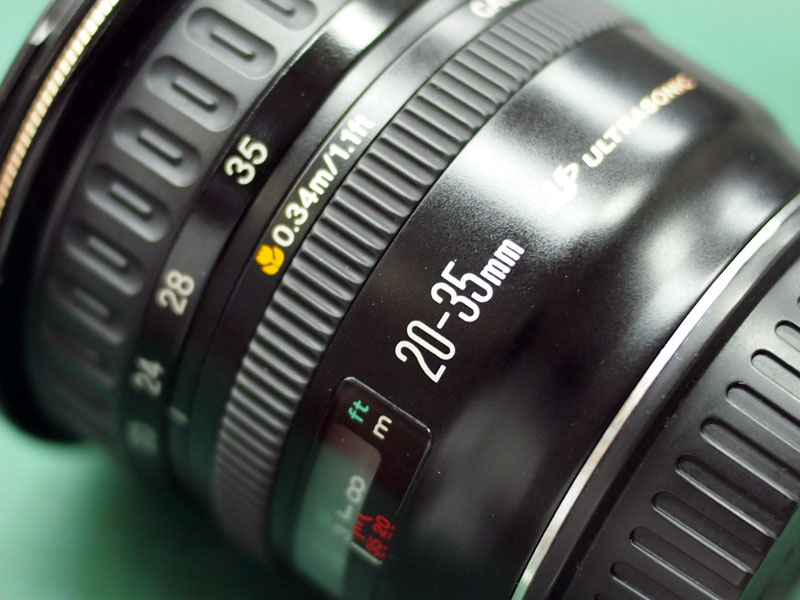

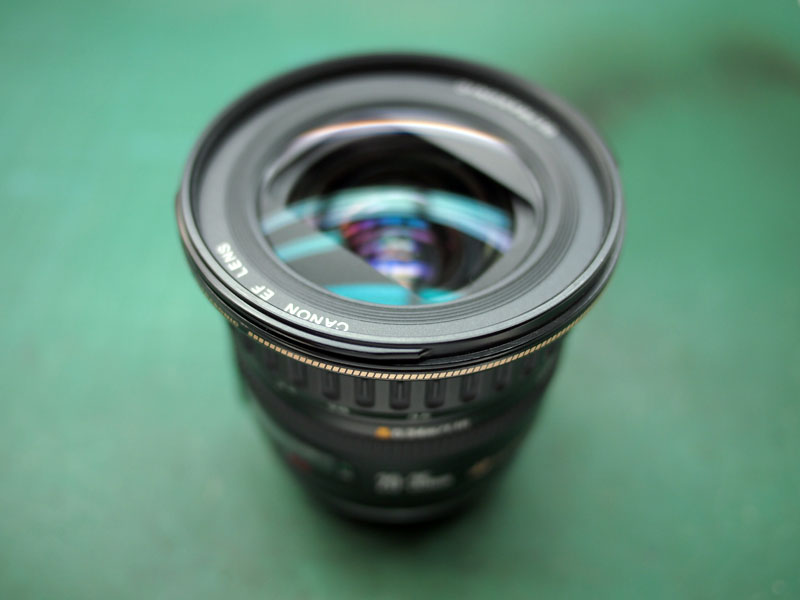

20-35mm。
なかなか楽しい焦点距離ですね。
屋内の撮影などでは結構便利です。
だがしかし、ちょっと使ってみるとですね。

ん？
白い…

明るい部分が白けてしまってます。
これは面白く無いですね。

調べてみるとこのレンズ、中の貼り合わせ部分が曇る持病があるのだとか。
だとすると修理困難か。

でももしかしたらちょっとは良くなるかもしれません。
どうせ修理に出すのなら、その前にいつもの悪あがきです。

ではではバラしていきましょう。


とりあえず、前からはバラすきっかけが無さそうですので、


マウントから行きましょう。

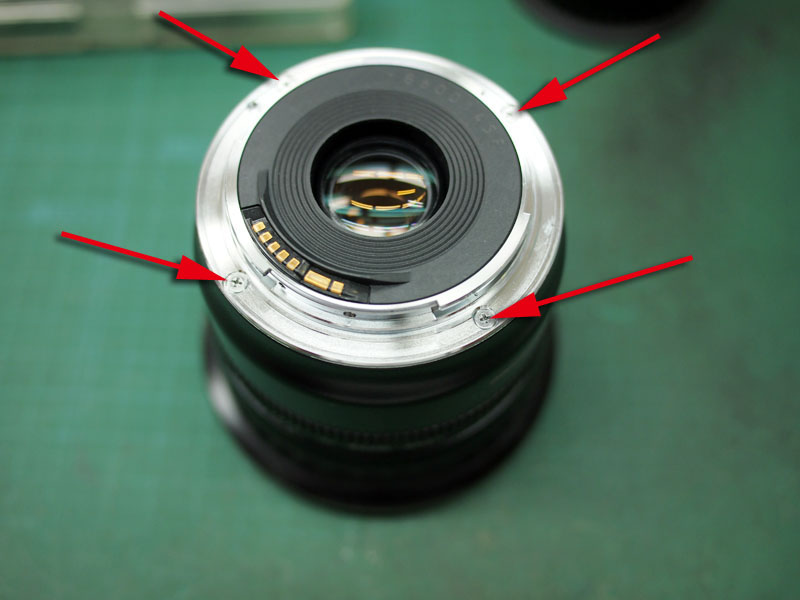

矢印の4本のプラスネジを外します。

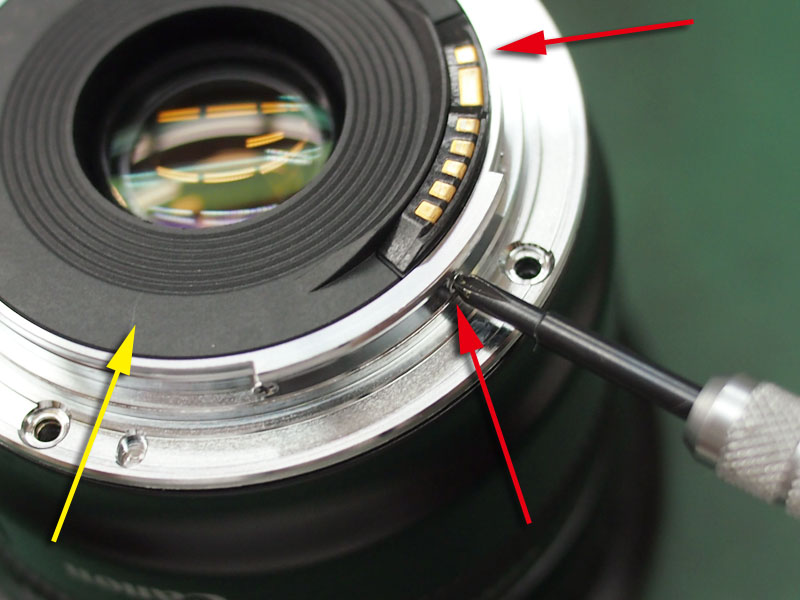

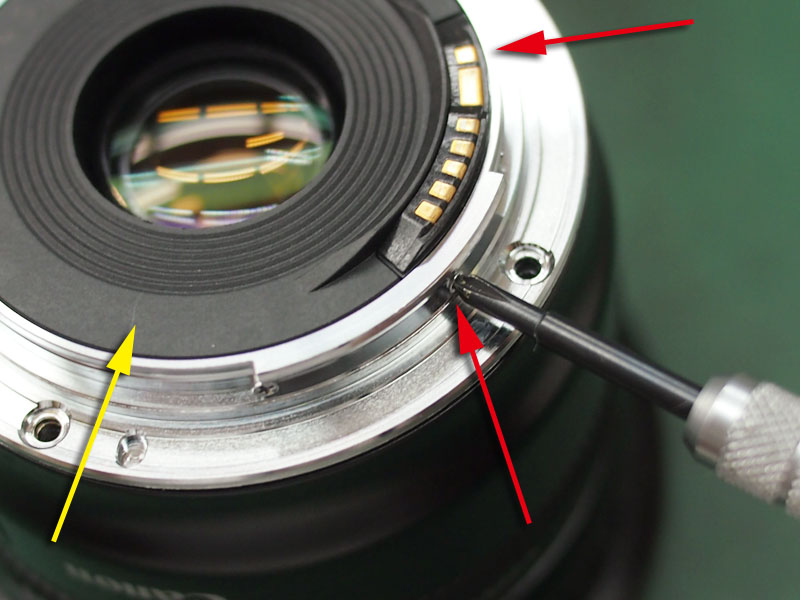

そしたら、赤矢印の2本を外して、マウントを少し持ち上げて、内側から爪を押すようにして、黄矢印の黒い円盤状の部品を外します。
これでマウントが外れます。


そしたら基板を外しましょう。

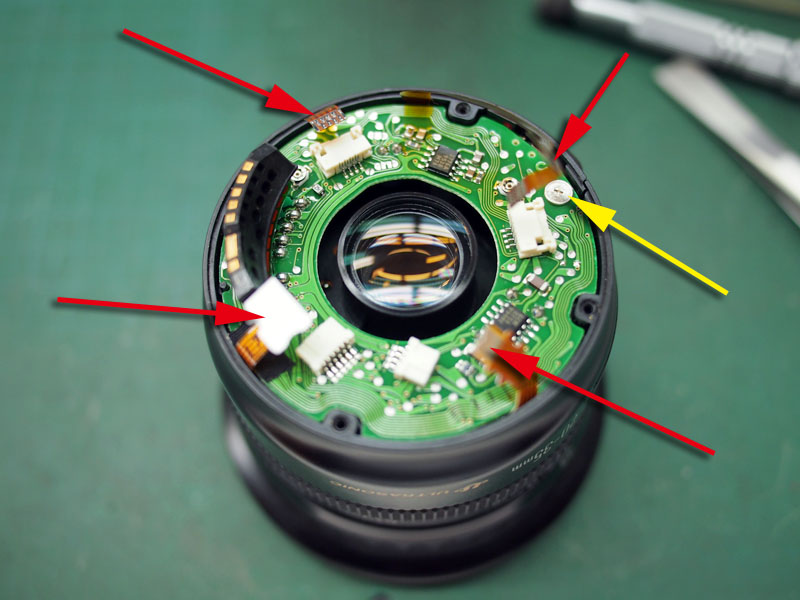

赤矢印4箇所の配線を外します。
この写真の上2箇所はコネクター部分にロックがありますので、それを解除して、
下の2箇所は破らないように引っ張ります。

そしたら、黄矢印のプラスネジを外して基板を取ります。

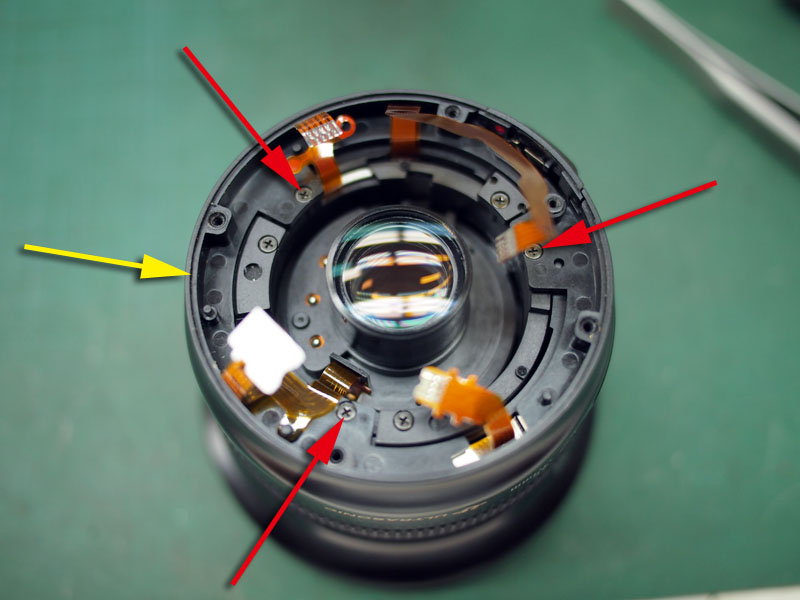

次に赤矢印の3箇所のブラスネジを外しましょう。
そうすれば、黄矢印のリング状の部品が外せます。

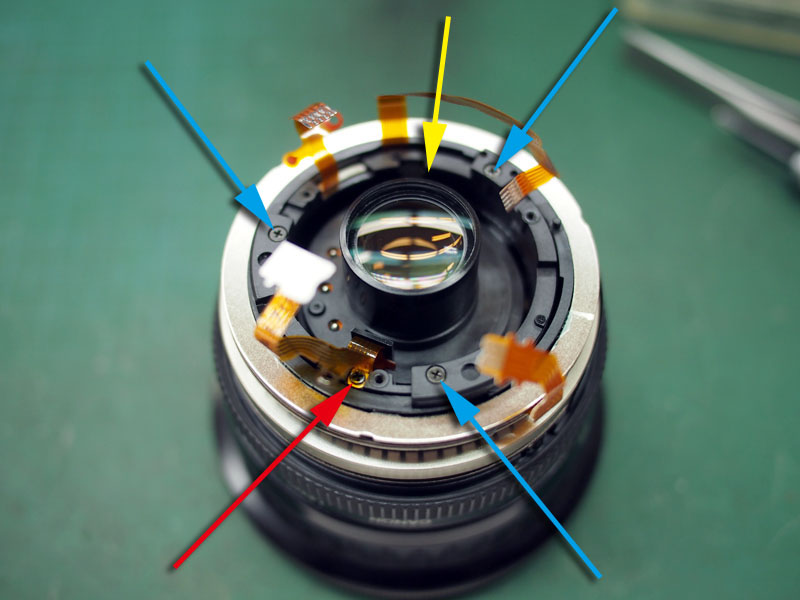

で、次に、赤矢印のプラスネジを外して、フィルム基板をフリーにして、
黄矢印の部分にあるプラスネジを外して、レンズを固定している部品を外します。

それと、青矢印の3本のプラスネジも外してもいいかな。
今外さなくてもいいみたいですが、まぁ外しときますか。

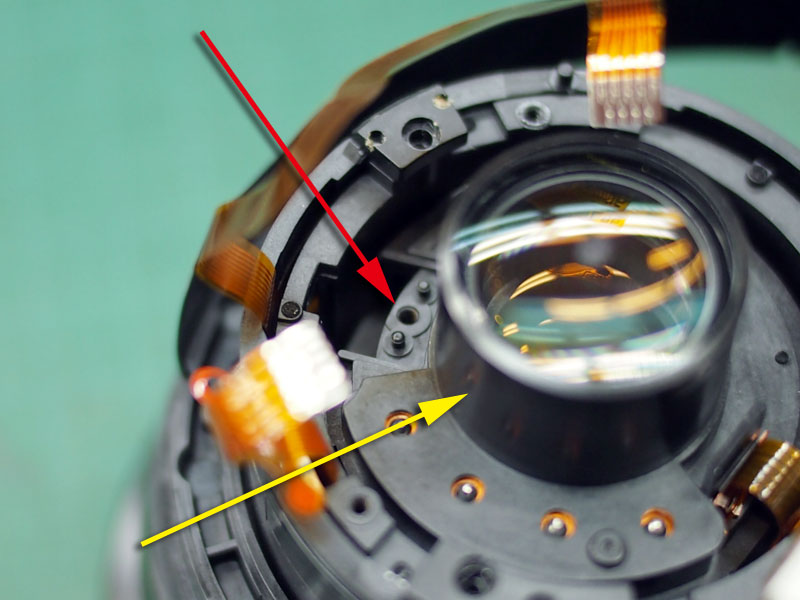

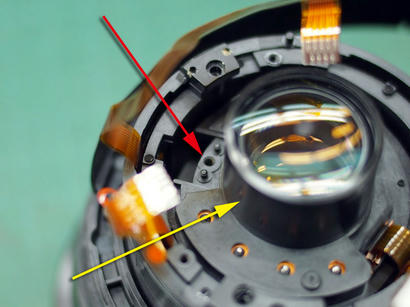

で、その黄矢印の部分が、

この赤矢印の部分。
既に固定用の部品は外しています。
そしたらちょっとひねれば、黄矢印のレンズ後群を外すことができます。


はい、このとおり。

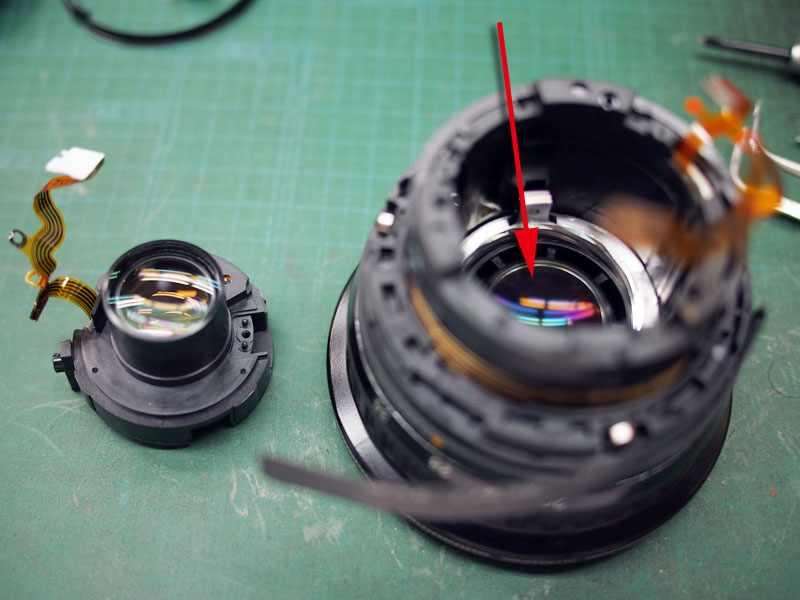

外した後群を見てみますと、こちらは汚れていませんね。
やっぱり赤矢印の中群ですか。
ではこれを外しにかかりましょう。

と、ここまで来て、先に進まなくなりました。
次に外すべきところがわかりません。
というより見えていません。

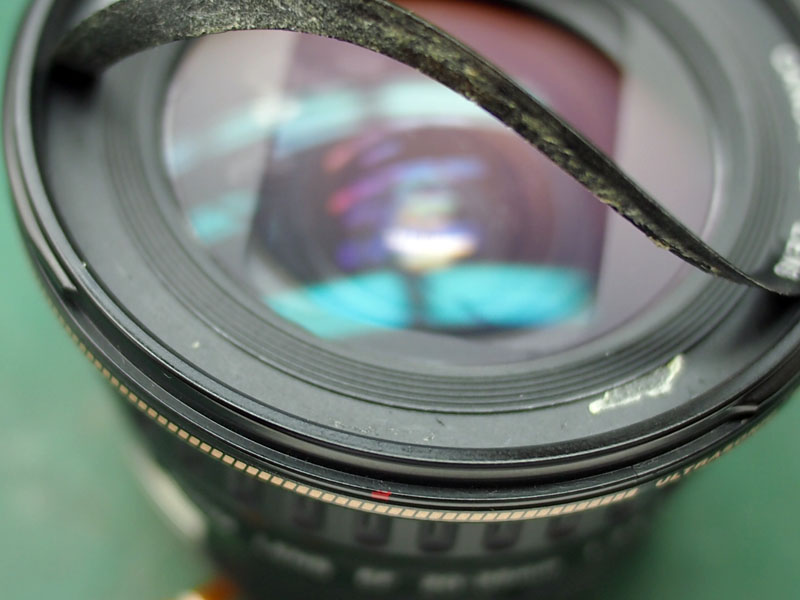

もしかして前玉の周りの化粧プレートか？

と思って剥がしてみたけどやっぱ違いましたね。

ではどこ？

もしかしてこっち？

はいはいありました。

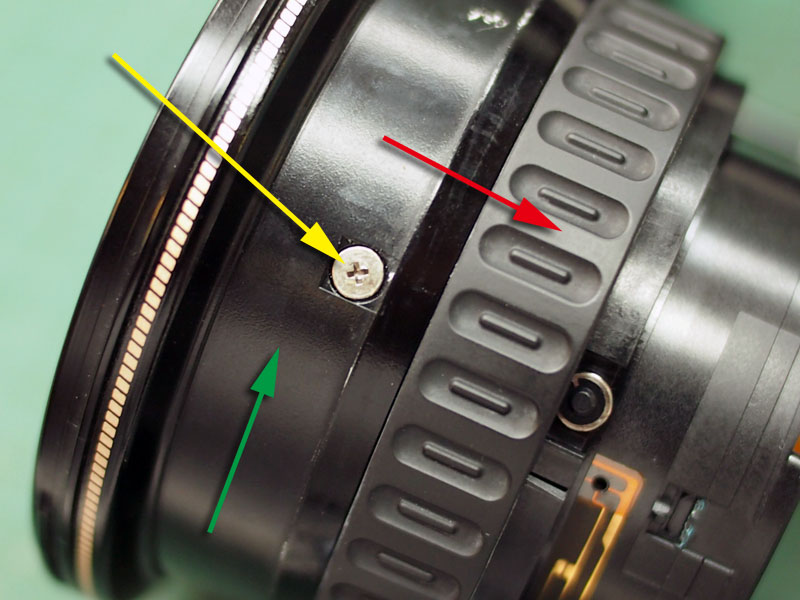

ズームリングの握り部分を赤矢印のようにずらしてみますと、
その下から一箇所だけ、黄矢印のプラスネジが出てきました。
これを外して、ズームリングを緑矢印の方向に回しますと、
一箇所外れる場所があります。

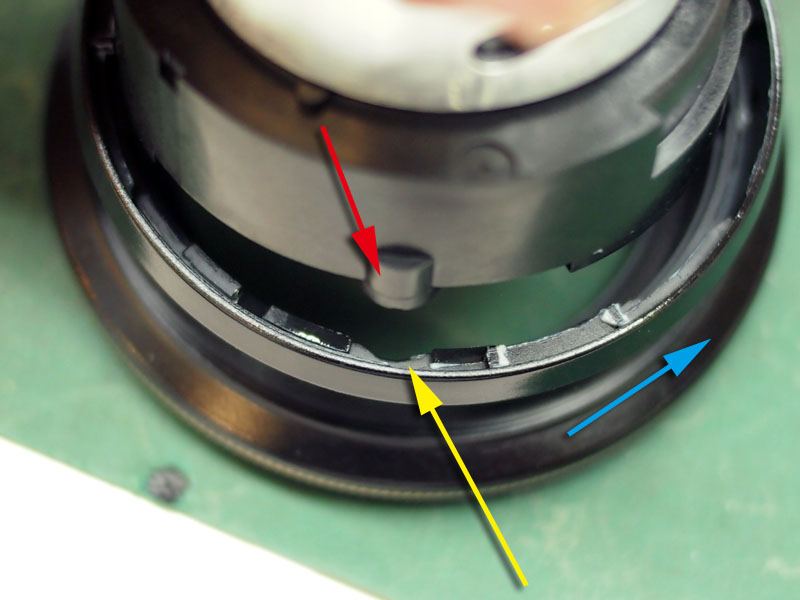

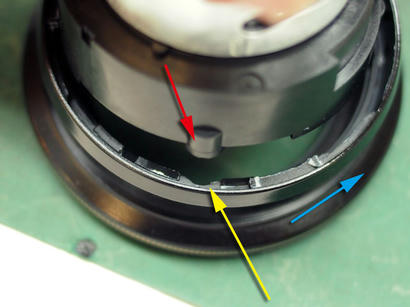

組み合わせるときは、赤矢印の突起と、黄矢印のくぼみが合わさるようになります。
そして先程とは逆に、青矢印方向に回せば組み付けられます。

ということで、これで鏡筒部分も外れますし、
ズームリングも外れます。


ここで一つ確認しておきましょう。

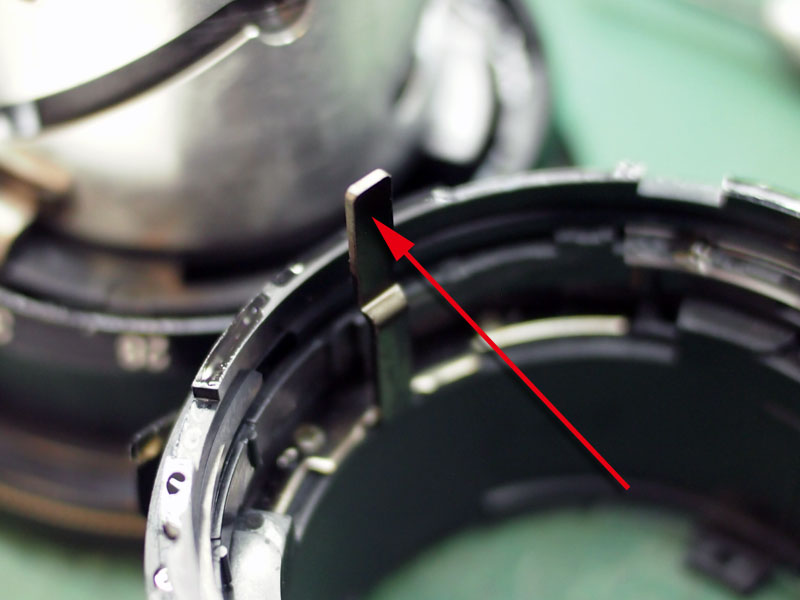

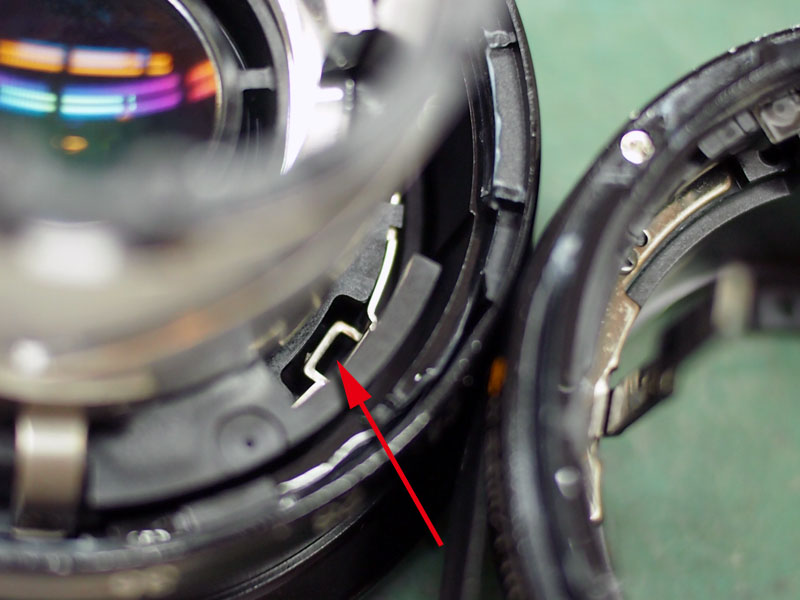

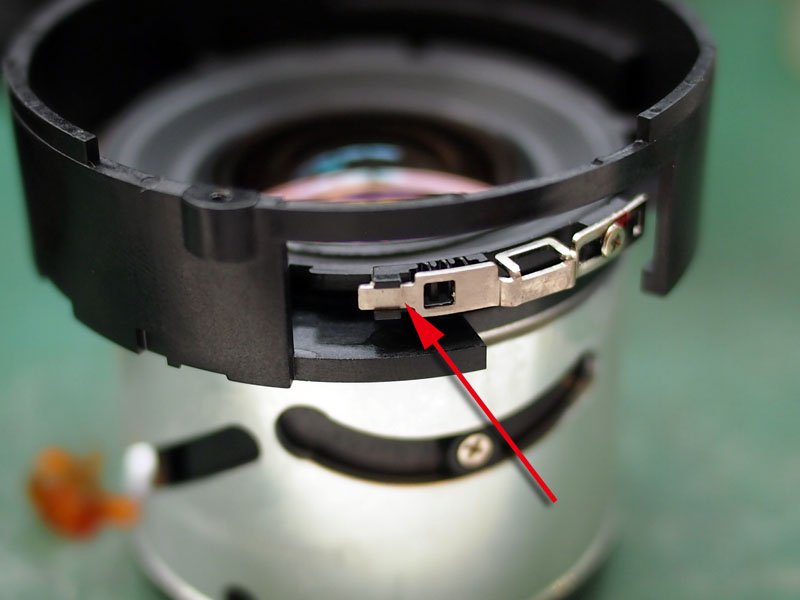

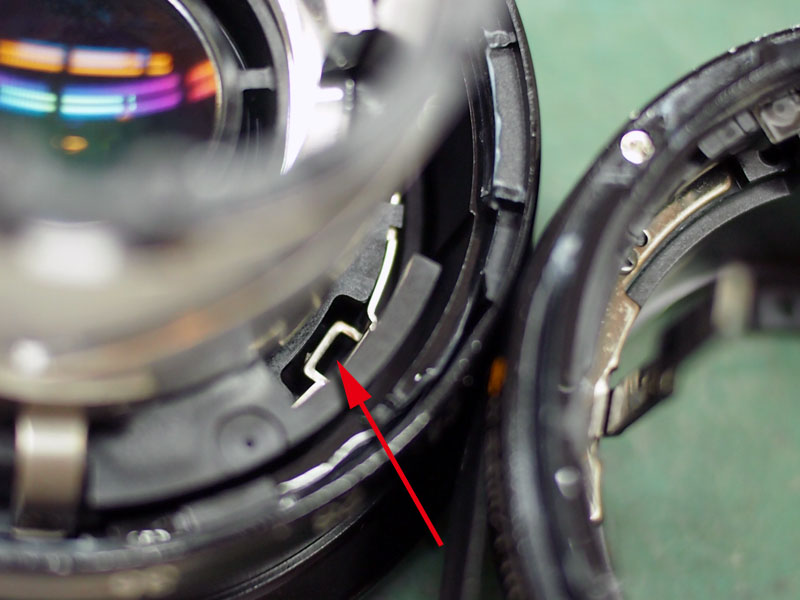

レンズ内部の、赤矢印の部分に、

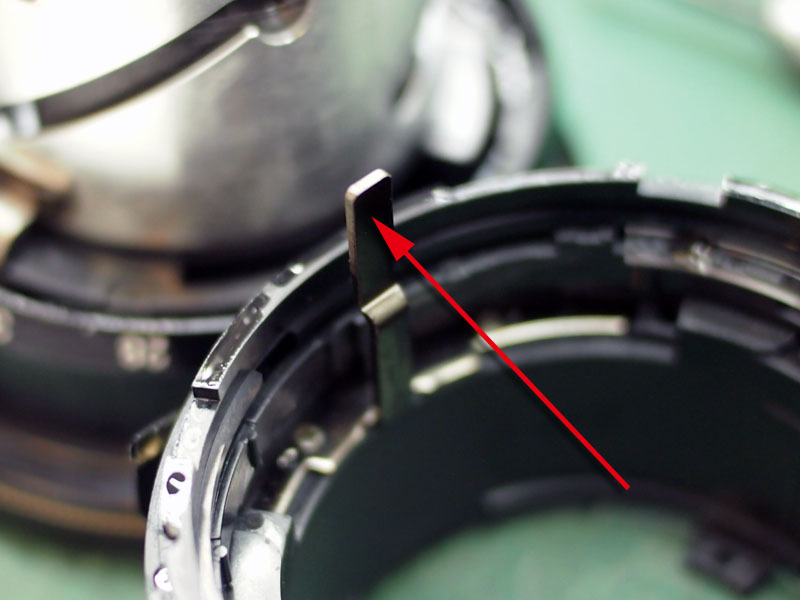

鏡筒にある矢印部分が差し込まれるようになっています。
組む時はちょっと気にしておくと良いと思います。

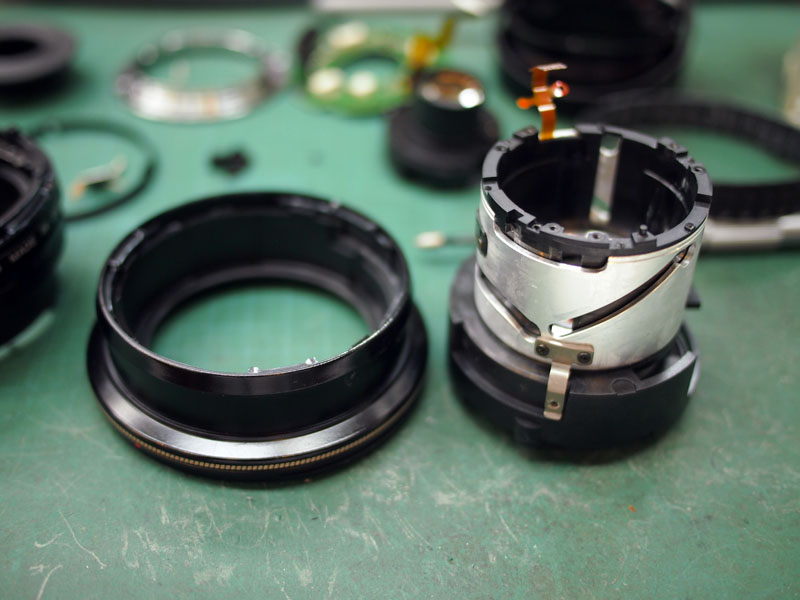

で、こちらが外れたズームリングと、レンズ内部。
しかしレンズをこのように置かない方がいいです。
ズームリングを外すと、前玉が出っ張っていますので、当たってしまいます。

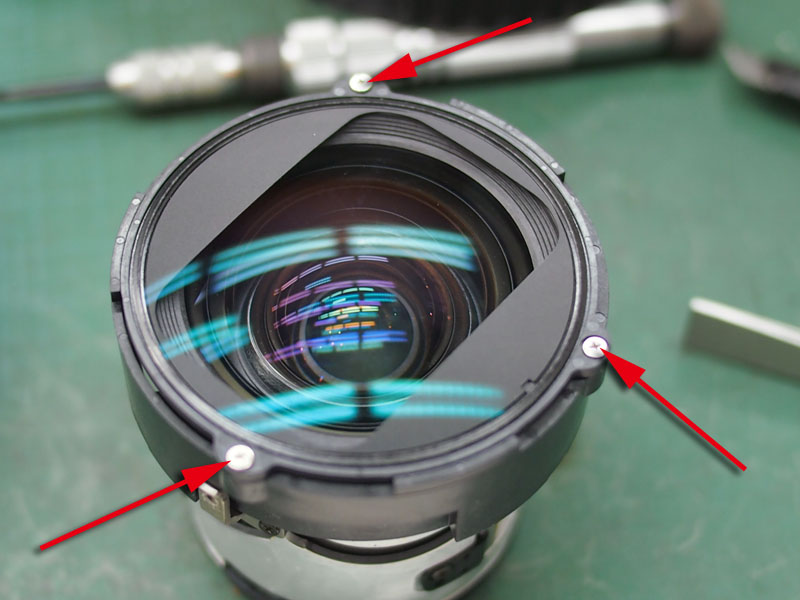

では次に前玉を外します。

矢印の3本のプラスネジを外すだけ。


これでやっと中群が外せるんですが、
それにはこの金属部品を外します。
この時、位置がズレないように、矢印のあたりなどにマーキングしておくと良いと思います。

と、ここでちょうど時間となりました。

続きはまた今度。
