妻のグランセニックにナビを付ける第14回。
バックカメラ取付検討の2回目です。
ガーニッシュに穴を空けてカメラを取り付けるとした場合。本当にうまく付けられるのか、カメラを固定するブラケットに視点を当てて検討してみましょう。
前回13回のブラケットの配置ではブラケット下端がカメラより下に出てしまいますので、そういう取付は困難です。
で、下の写真。
この向きにすればブラケット自体は取り付けれそうですが、全体が長くなってガーニッシュの幅に収まりきりません。

ではブラケットの向きを変えると、
こんな感じ。

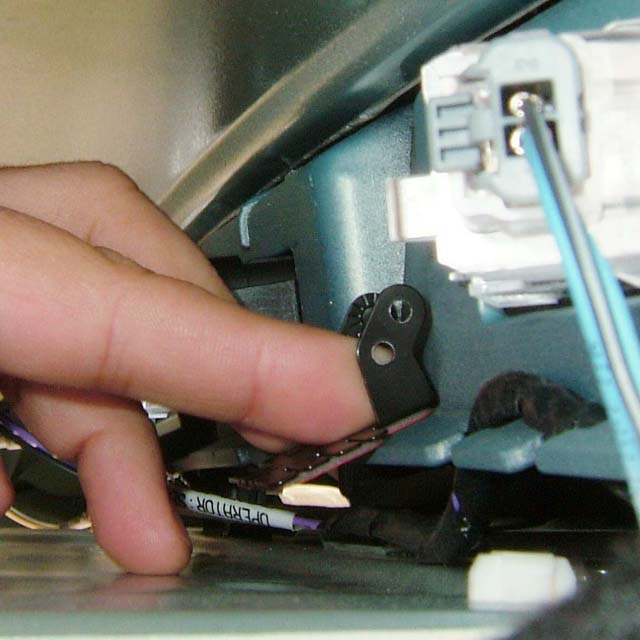

なんとなくいけそうなんで、ブラケットだけ当ててみます。
するとこんな感じになって、ガーニッシュのフランジよりブラケットの接着面が大幅に出てしまい、しっかり固定できなさそうです。

どうしましょう。
ブラケットの向きを変えるだけではうまくいきそうにありませんね。

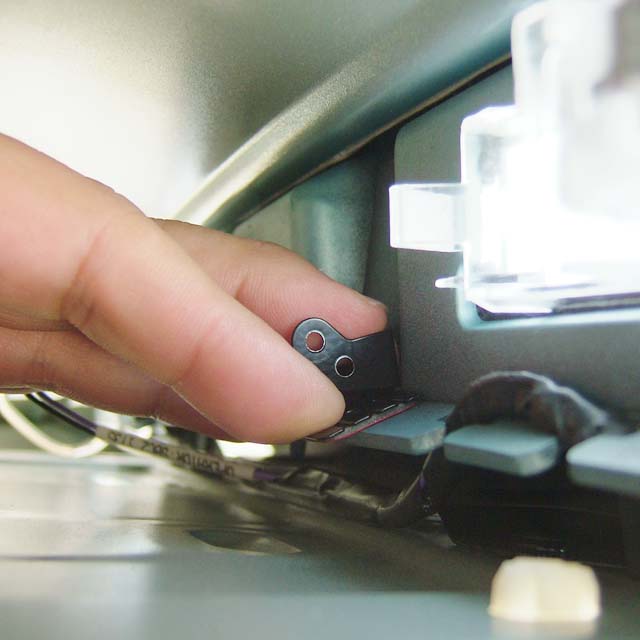

仕方がないので、ブラケットを曲げてみますか。
これなら接着面もかせげそうですね。

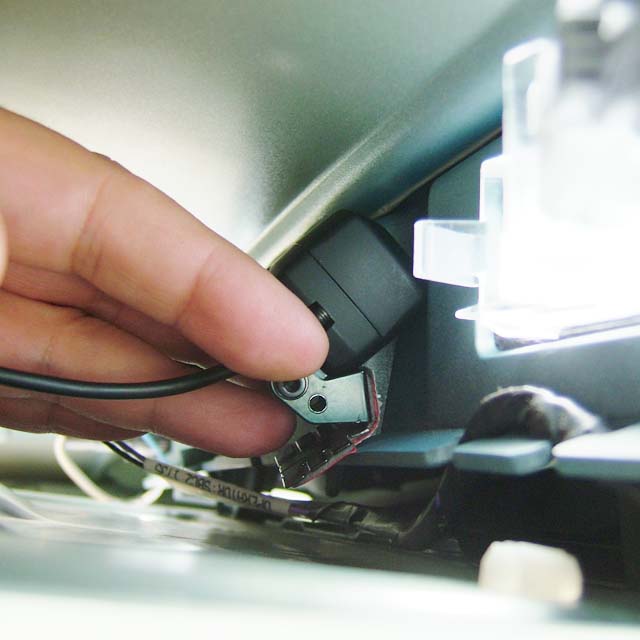

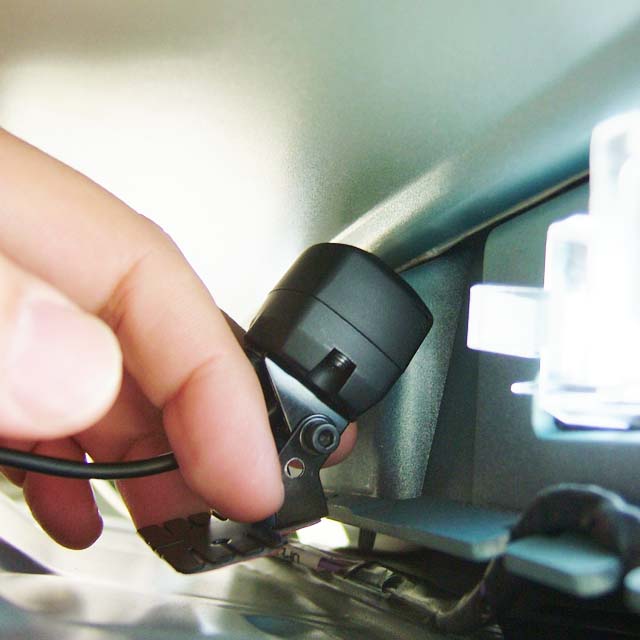

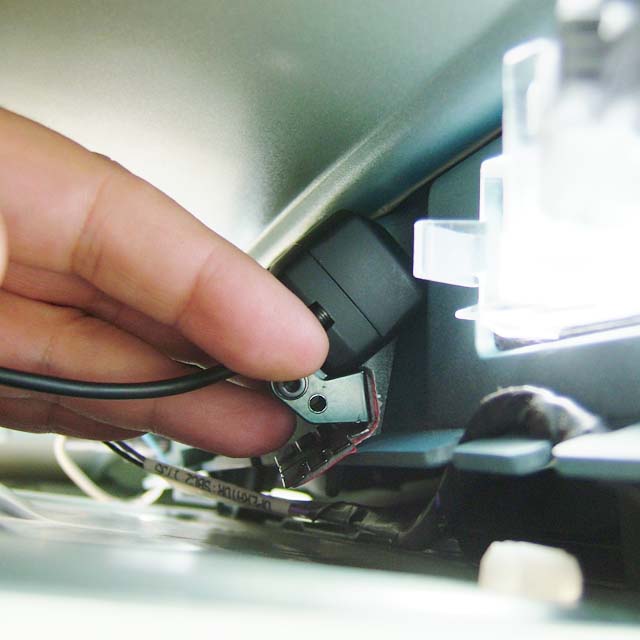

カメラを装着した状態では、
こんなイメージです。
見た感じうまくいきそうなんですけどね。

穴空けると元に戻しにくいしなぁ。
まぁなんとかなるか!

いやいやまてよ。
見落としている所はないか?

まぁ失敗しても普段は見えないところだからいいか!
いいか?

==========================
