持っただけで手に馴染む感じがあるバルナック型ライカ。
私も一台欲しいものだと、先日からネットオークションなど眺めていますが、程度の悪いものでも結構な値段がしますね。
欠品なしのジャンク品が安く出ないでしょうかね。
でも結局同じ事を考えている人はたくさんいるはずですから、安く出ていても、最終的にはやっぱり値段は上がってくるんでしょうね。
ということで、3月23日の続きです。
ではまずこの辺から。

==========================
このブログもVer.2へ
新記事チェックは下記へ
明日は明日の風が吹く Ver.2

※Ver.1では今後更新されません。
==========================

拍手[0回]

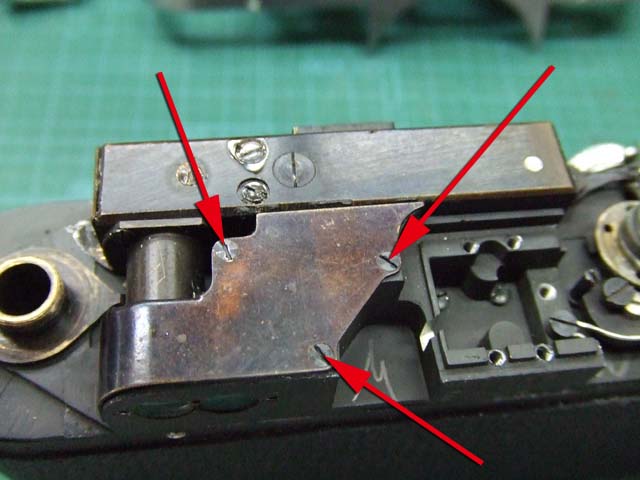

矢印の3本のマイナスネジを外して、接眼部のプリズムのカバーを外します。

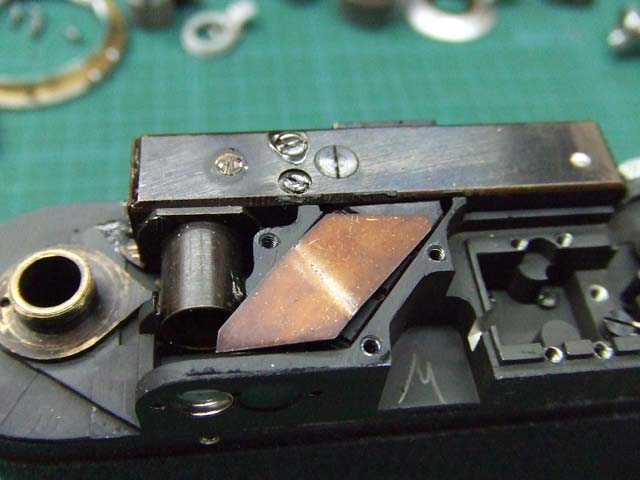

外した下には、この様に板バネがあって、
その下にプリズムがあります。
そしてプリズムのしたにも、シムがあります。

そしたら、距離計部分を外していきましょう。

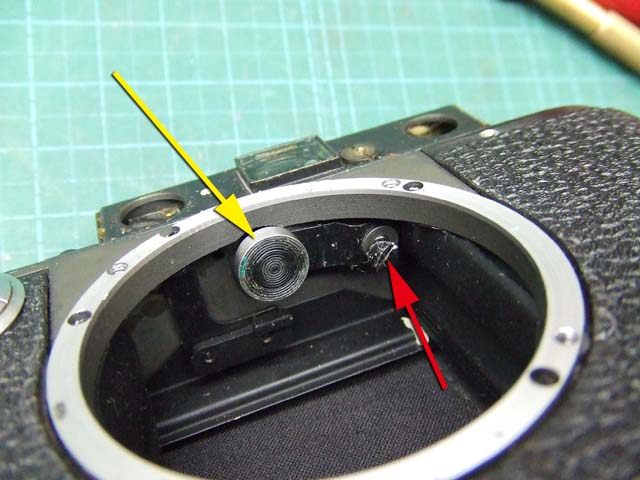

まず黄矢印の距離計連動レバーを外します。
レバーの根元の赤矢印のマイナスネジを外せばOKです。

連動レバーを外すと、その下に距離計を締結しているマイナスネジが2本ありますので、それを外します。
が、この作業はマウント部周辺をバラしておいた方がやりやすいです。

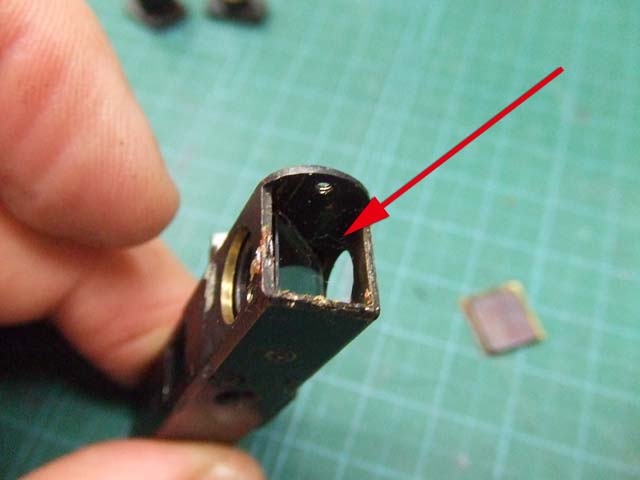

あともう1本。

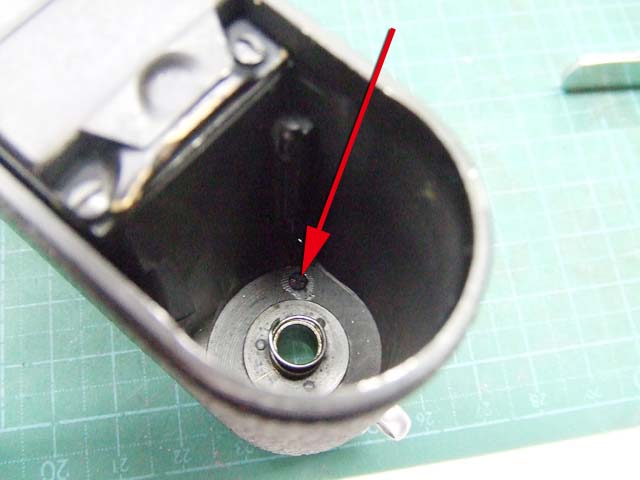

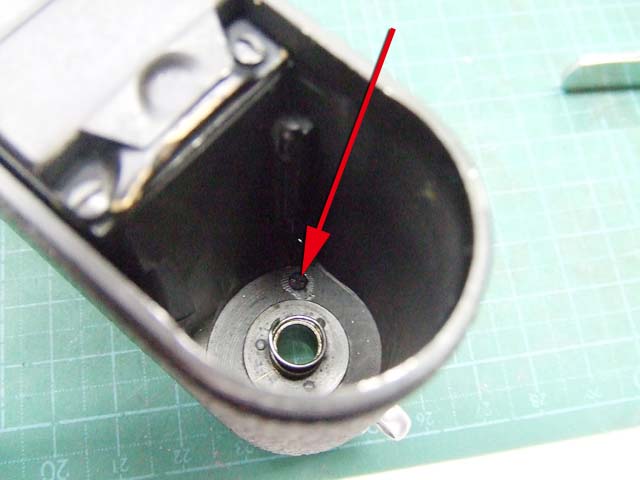

巻き戻し部の奥にもマイナスネジがありますのでこれを外します。

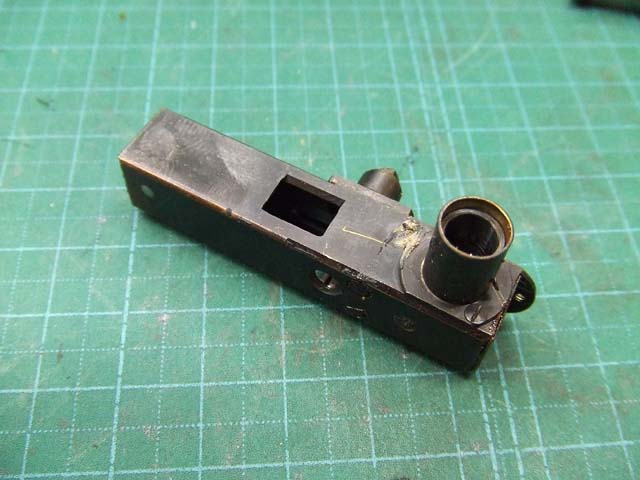

はい、距離計部が外れました。

では次に、反射の悪くなっているハーフミラーを外します。
まずは距離計右側の蓋をとります。
これは接着剤で貼ってあります。

そして、ハーフミラーをブラケットごと外しましょう。

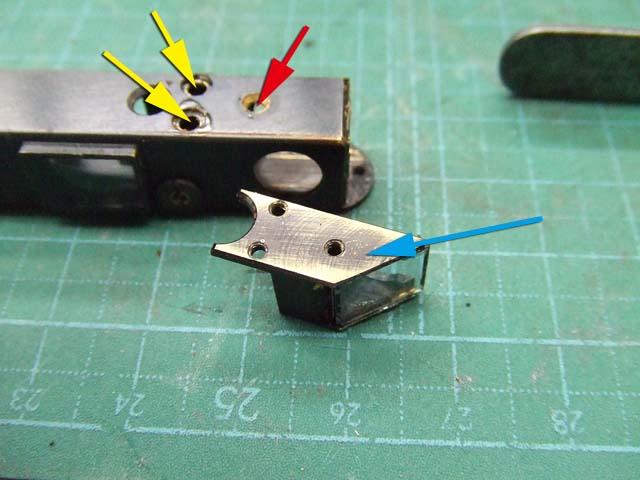

青矢印がハーフミラーと、それがついたブラケット。

締結部は、赤矢印がさら頭になっていて、
黄矢印部のネジは通常の頭になっています。
また、この黄矢印のネジの位置で、ハーフミラーの微調整ができるようです。

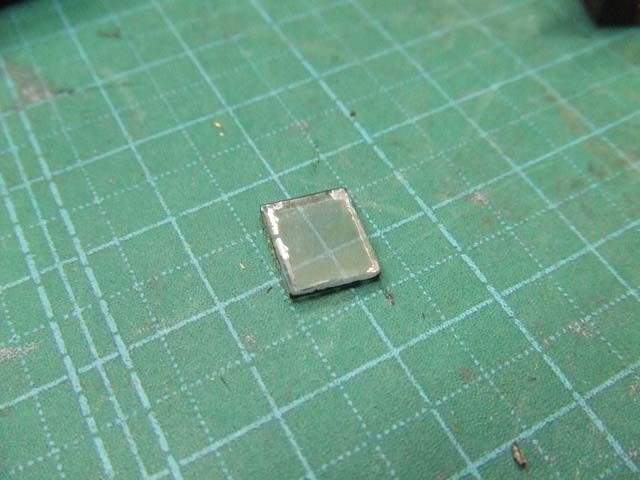

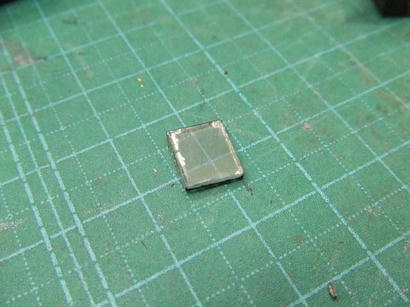

で、こちらがブラケットから外したハーフミラー。
メッキがもうほとんど無くなっていますね。

今回はなるべく安くということで、反射面に車にウインドー用のミラーシートを貼ります。

ではでは、元に組み直して、距離計調整をすればOKですかね。

PR


◎ Post your Comment
Name
Title
E-mail  ※アドレスは公開されません
URL
Comment
Pass   Vodafone絵文字 i-mode絵文字 Ezweb絵文字
◎ 無題

ハーフミラー修理は再メッキしかないと思っていましたので、カー用品のミラーシートはナイスアイデアですね。
レストアの際に使わせて頂きます。

たけ URL 2012/04/04(Wednesday)16:22:12 Edit
◎ Re:無題

たけさん、コメント有難うございます。
車のミラーシートは見える像のシャープさが少し落ちますが、充分使えると思います。
他の素材もいろいろ試してみたんですが、あまり変わらないようです。
本当は新しいハーフミラーに交換した方がいいのでしょうが、古いものでは部品の調達も難しいですよね。
ガラス屋さんに聞いてもみたんですが、1mm厚のハーフミラーは見たこと無いないらしいです。
