今回は、ブロニカのウエストレベルファインダーの修理です。

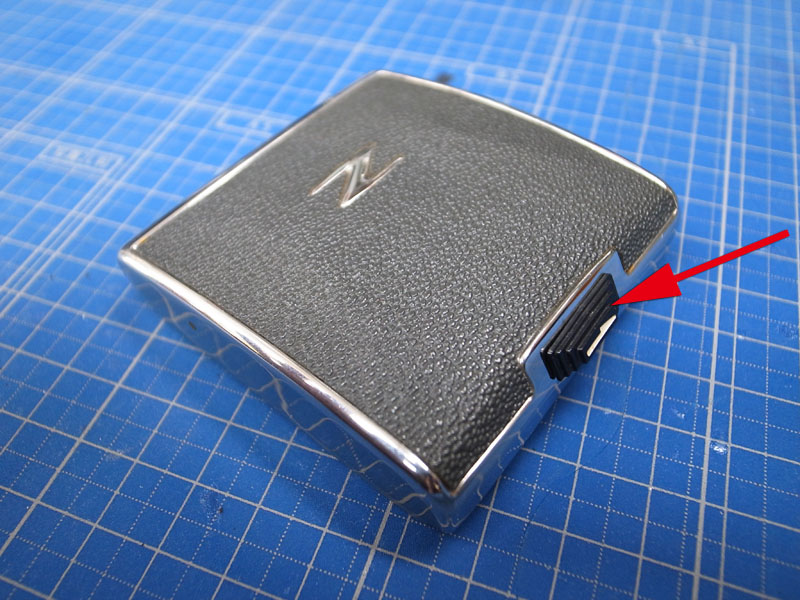

何をするかというと、この摘みを交換します。
パッと見、簡単にできそうですね。

==========================
このブログもVer.2へ
新記事チェックは下記へ
明日は明日の風が吹く Ver.2

※Ver.1では今後更新されません。
==========================

拍手[4回]

ではどうやって作業をすすめるか、各部を確認してみましょう。

ファインダーを開いて、内部を見てみますと、

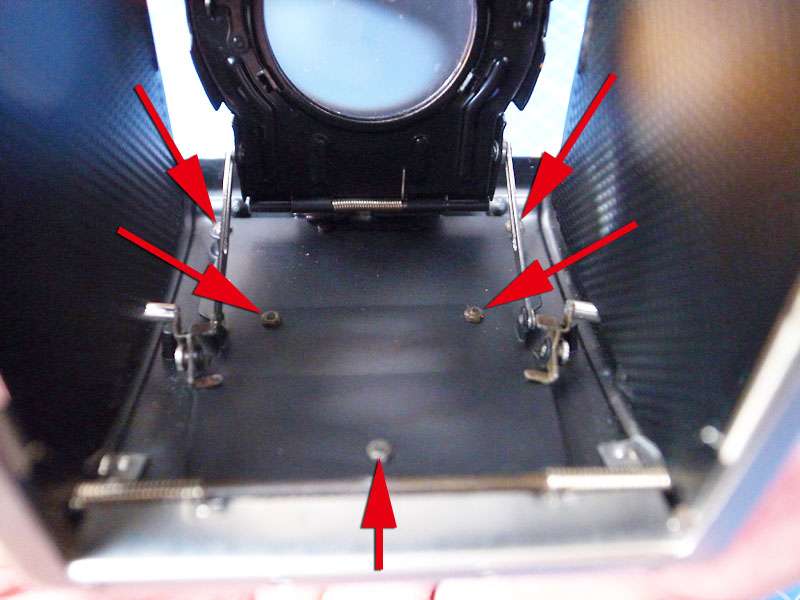

どうやらルーペは矢印の5箇所で留まっていますね。
これを外せば良さそうです。

が、うまく工具が入りませんね。
SSTでもあればいいのですが、そういうわけにも行きません。
しかも狭いので、まわりを傷つけそうです。
そうなると面白く無いので、ここはカバーの部分を外してから作業を行いましょう。


カバーのヒンジは、ここで締結されていますが、外側から留められていますね。
しかし外側には貼り革が有りますので、それを剥がさないといけませんね。


と言うことで、剥がしてみました。

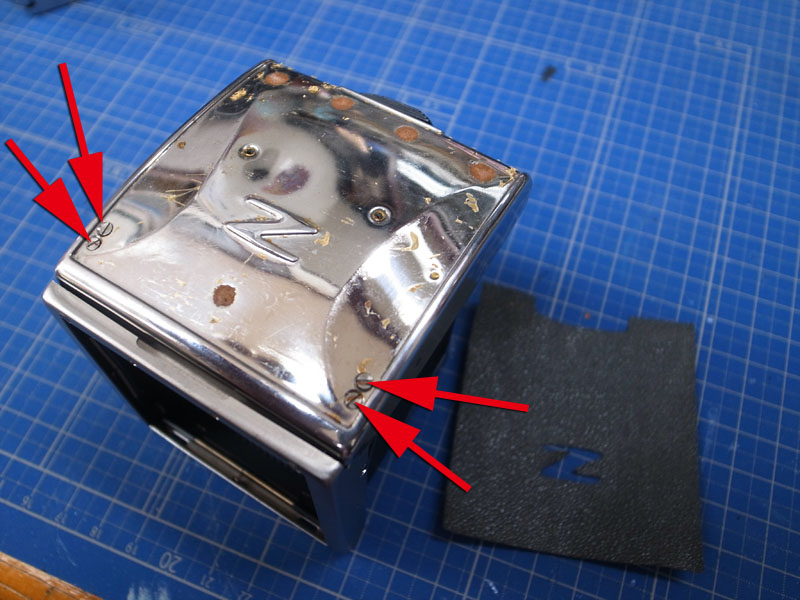

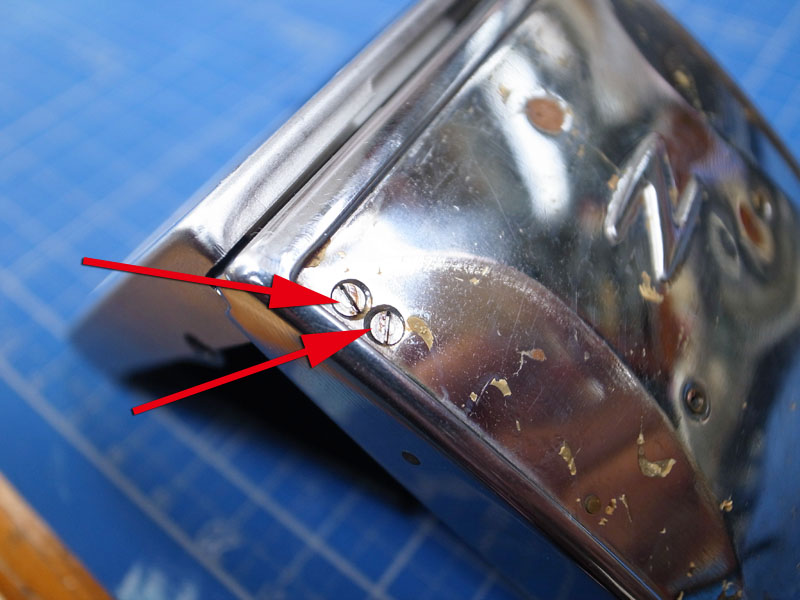

矢印の4箇所でヒンジは締結されているようです。
ですのでこれを外せばいいのですが、その前に、

斜めに支えているバーを外しておきましょう。

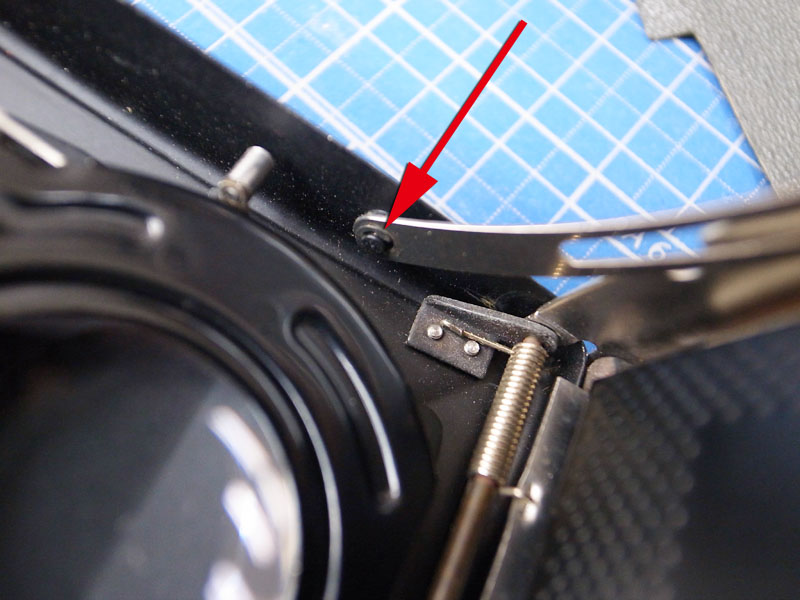

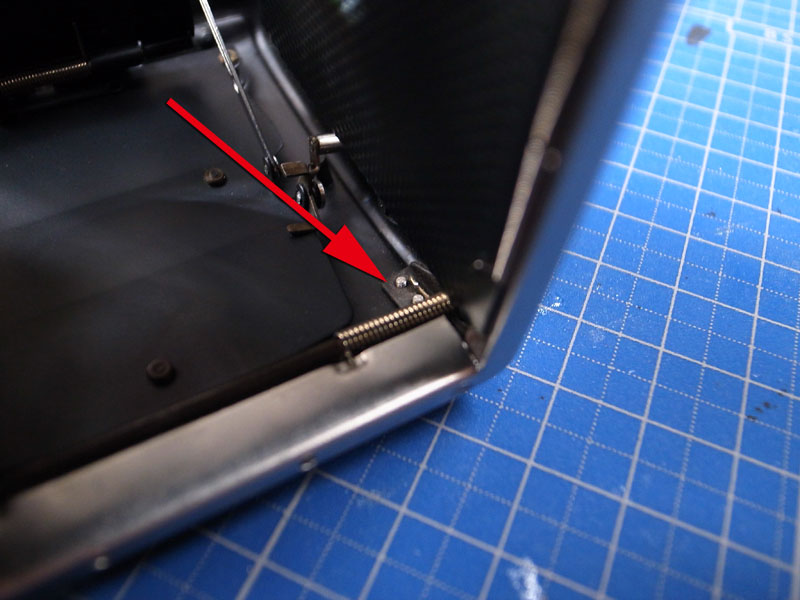

矢印のEリングを外します。

そしたら次に、

ヒンジの締結を外します。

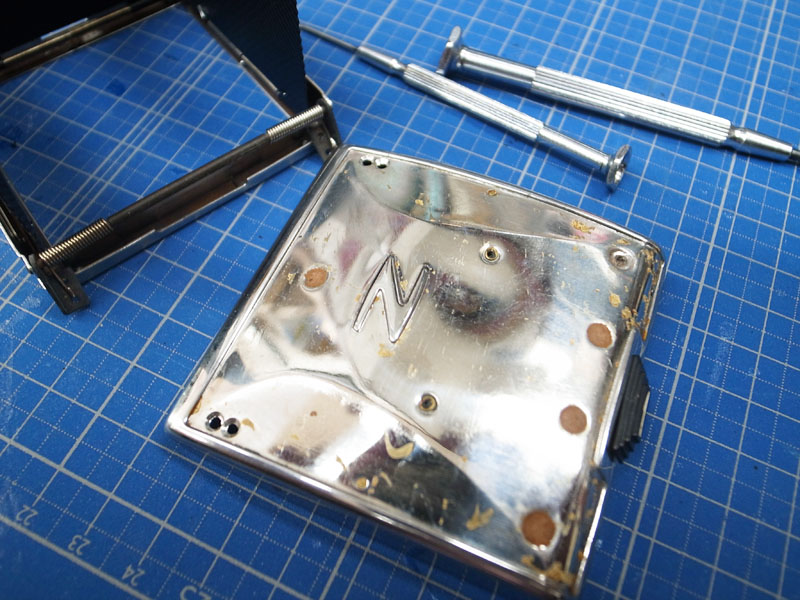

はい、カバーが外れました。


そしたらルーペを外して、

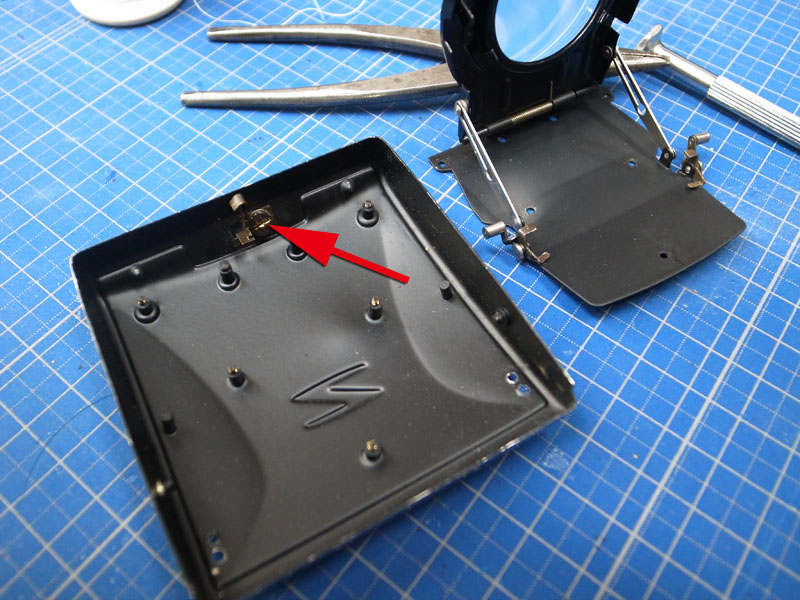

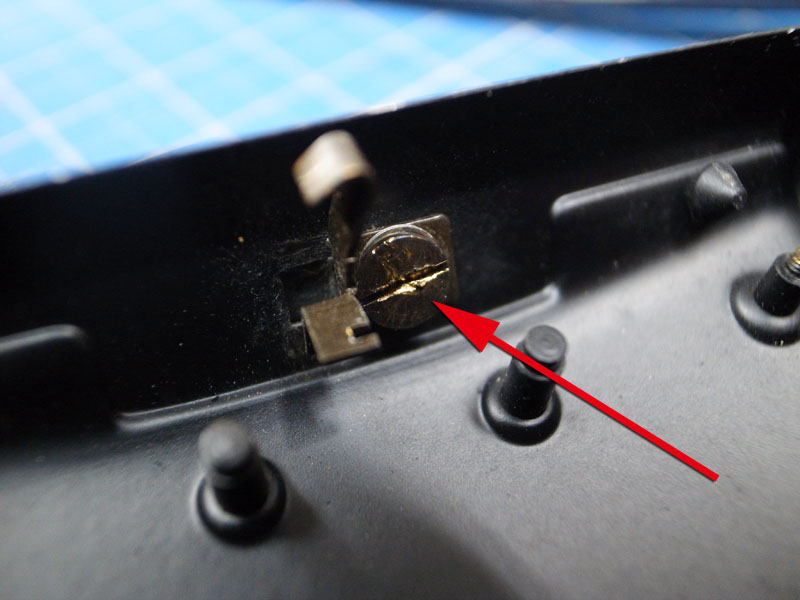

矢印のマイナスネジを外せば、ツマミが取れます。


ですけど、このマイナスネジ、外そうとして傷ついたあとが有ります。
それに少し緩んでる。
ま、外れなかったことを幸いと考えときましょう。

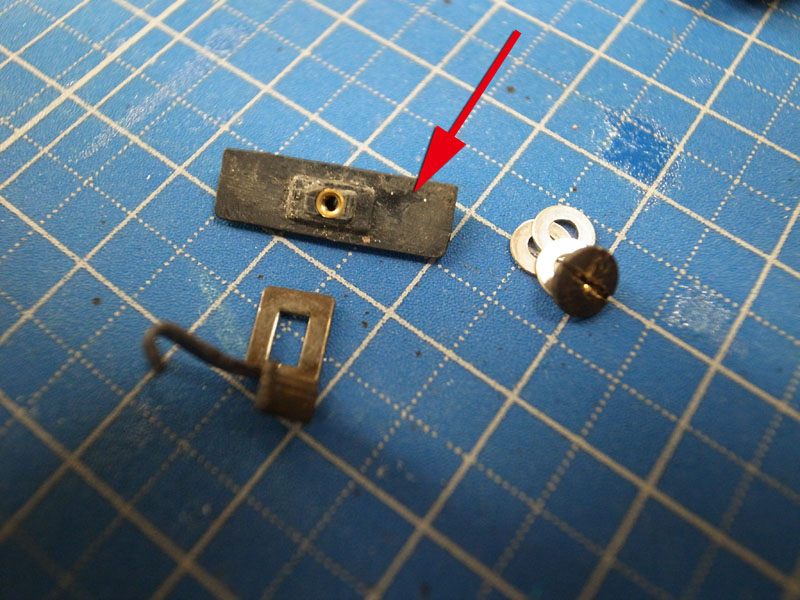

で、こちらが外したツマミ。
では取り替えて、また同じように組み直しましょう。
でもヒンジにはバネが効いていますので、組むのがちょっといたしいか。
