妻のグランセニックにナビを付ける第10回。
まるでデアゴスティーニのようにネタを小出しに回数を重ねているこのシリーズも、今回で10回目となりました。
でもまだ続きます。

今回はナビにまつわる補機類の取付を行います。

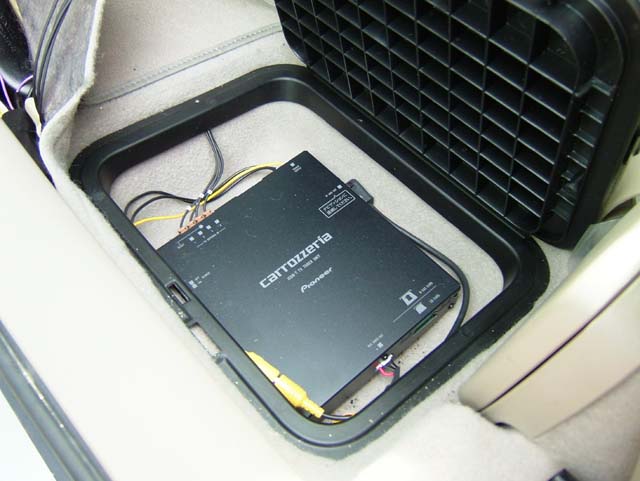

これは、地デジチューナーです。
助手席床面の小物入れがちょうど大きさも良く、おあつらえ向きです。
フタと枠が「ポコポコはめ」になってますので、とりあえず全部はずします。

ポコポコはめのキャッチ部分のカーペットに切れ込みが有りますので、それを利用して配線を通します。
地デジチューナーには、電源線、ナビとの連絡ケーブル、画像用のRCA、アンテナ線が4本、と、いっぱい配線があります。全部通して配線が噛まないようにフタと枠をポコポコはめて現状復帰。
電源はナビ本体の電源と同様、メインユニット移設のためのハーネスから取ります。

アンテナは取付説明書に沿って、フロントウィンドーに貼り付けです。
両サイドと上側に付けます。

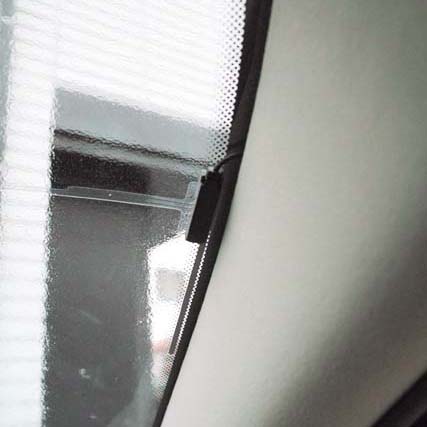

VICS用FMアンテナを取り付けます。
と、ここで問題が!フロントウィンドー上側に貼り付けた地デジのアンテナのために、取り付け場所が確保できません。この車は、フロントウィンドーが上の方でかなり絞り込まれていますし、ルームミラーの足の部分がボッコリ場所をとっています。
うーんどうしようと思って出した結論がここ。

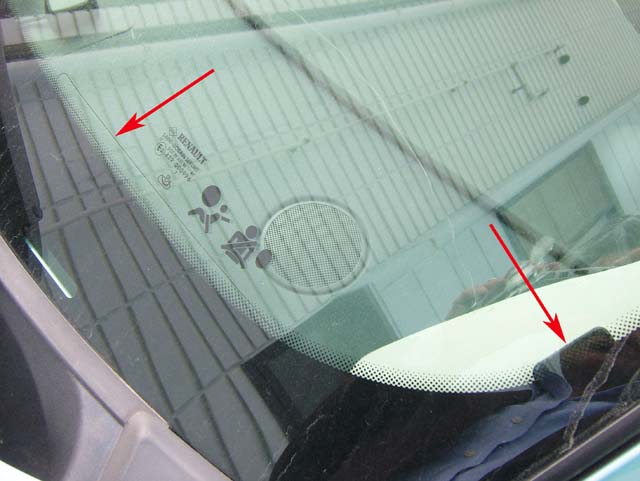

フロントウィンドー最前端の左端。
(写真は車外からフロントウィンドー左前部を撮影したもので、写真で左側が車のフロント方向です)
ブースターアンプの取り付けは規定通りでは有りませんが、地デジと違ってアンテナとの接続部分が1点しかありません。そこがつながっていればいいでしょう。

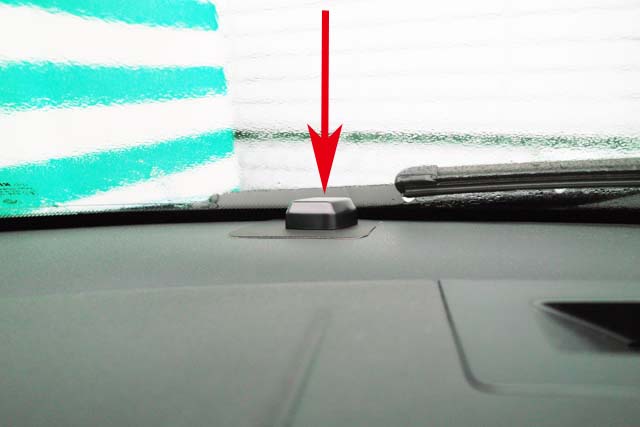

お次はGPSアンテナです。
センターではなく、左よりのワイパーブレードが途切れたあたりにしました。
運転席から遠い方がなんとなく気になりません。それと、ワイパーの陰にならない方が、なんとなく感度がいいような気がします。

それからそれから、マイクです。
私のプジョー406ではステアリングコラムの上に付けてますが、この車のコラムはベージュ色です。
なので、黒いマイクを付けると目立ってかっこ悪いです。
かといってダッシュに付けるとちょっと遠いので感度が悪くなるような気がします。
サンバイザーは可動部なので付けたくありません。

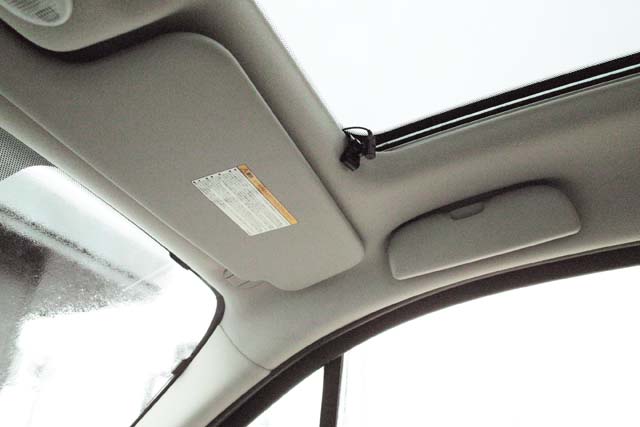

この位置。サンルーフの開口部のトリムのふちに引っ掛けました。
顔にかなり近くなるので、感度が良くなりそうです。

そして最後は、Bluetoothです。

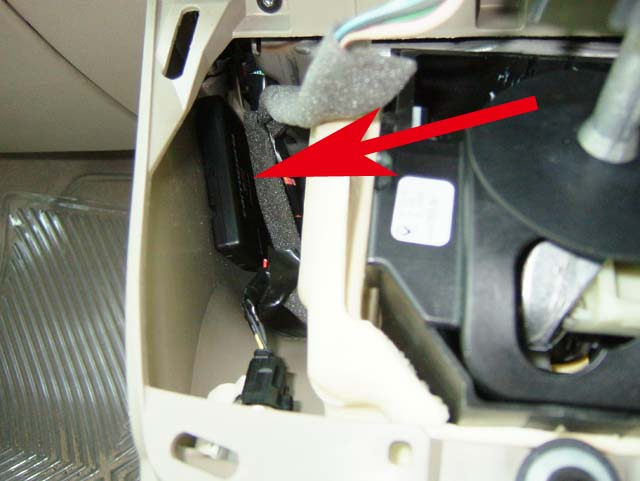

これはどこでもいいので、シフト下のコンソールのカバーの裏
この部分に貼り付けました。

以上の取付で、配線の取り回しはそれほど難しくは有りませんでした。
VICS用アンテナの貼り付けと、Aピラーのトリムの取り外しがいたしいぐらいでしょうか。

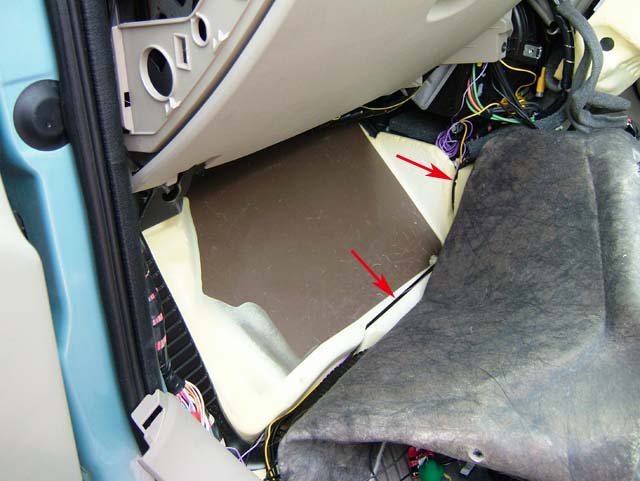

センターコンソールからサイドへの配線は
この写真で分かるでしょうか。フロアカーペット下のスポンジに切れ込みがありますので、そこに配線を挟み込めば、特に締結も考えなくてOKです。

残すところは、ETCとバックカメラです。

==========================
