巻き上げのギアボックスまでを組みましたライツミノルタCLです。
続いてその他の部品を組んでいきます。

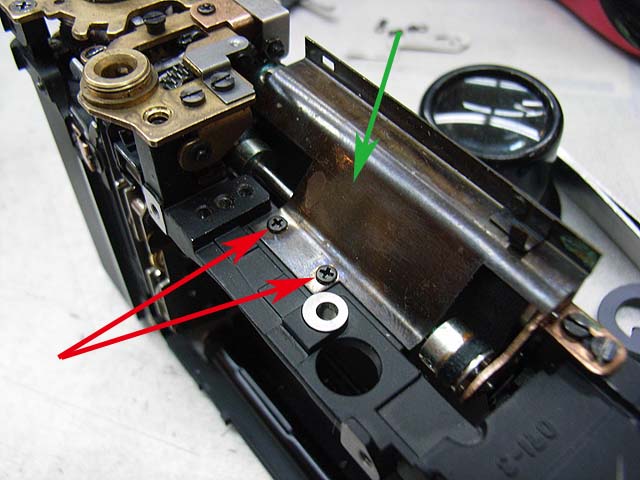

緑矢印がシャッター幕上部のカバーです。
赤矢印のプラスネジ2本で留めます。

[6回]

続いてその上にブラケットをつけます。
部品の上の先端部分を先程の カバーの穴に差し込んで、プラスネジ1本で留めます。


では、露出計のスイッチ関係の部品を組んでいきます。

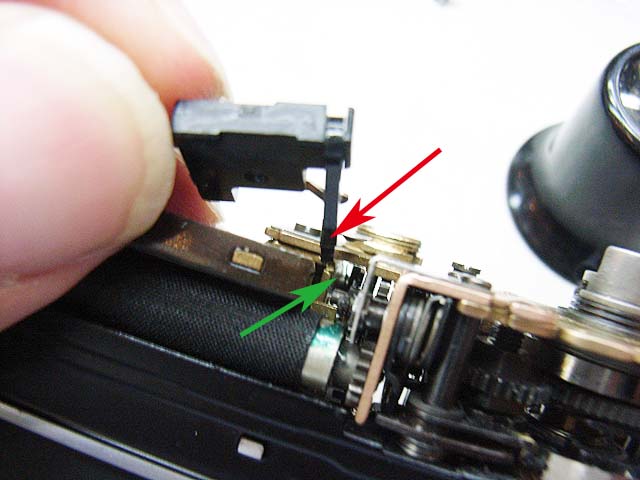

手に持っているパーツは、シャッターセットのギアに連動するカムによって、巻き上げ完了時にスイッチが入るようにするための部品です。
赤矢印のレバーが動くことで、スイッチのオンオフが行われます。
このレバーを緑矢印の隙間に差し込みます。

ここでその他の部品も組んで締結するのですが、その前に、巻き上げ関係の部品の取り付けの復習をしておきましょう。

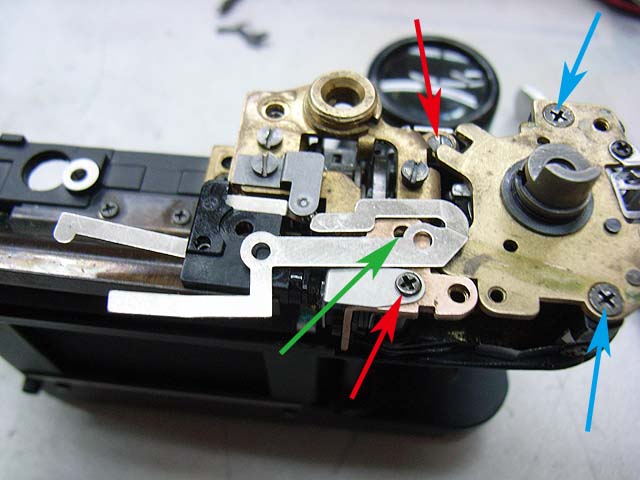

まず、シャッター幕のためのギアボックスは、赤矢印の2本のネジでボディーに留めます。
奥のマイナスネジは皿ネジですので、位置決めの意味も有ると思います。
手前のプラスネジはシャッター幕のブレーキの強さを調整するネジのロックプレートと共締めになります。
ここに付いてはこの後もう少し詳しく説明します。
緑矢印の穴は、その上に置いてある金属板と共締めにするためのネジ穴ですが、このネジ穴を使って、シャッター幕用のギアボックスと、ブレーキユニットの仮留めを行っていました。

青矢印の2箇所は、巻き上げ用ギアボックスを締結するところです。
この2本のネジも皿ネジになっています。

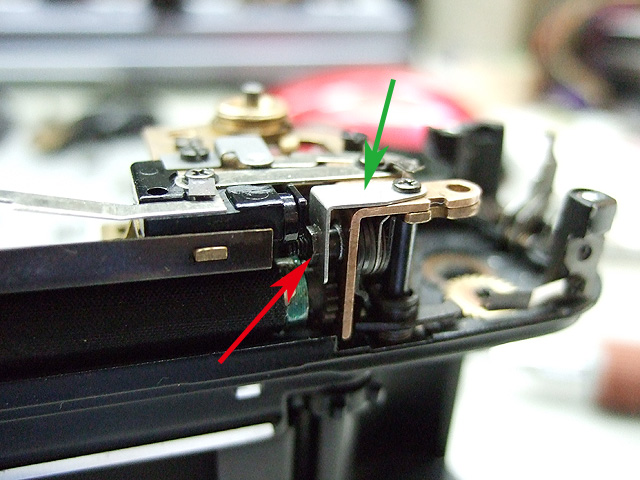

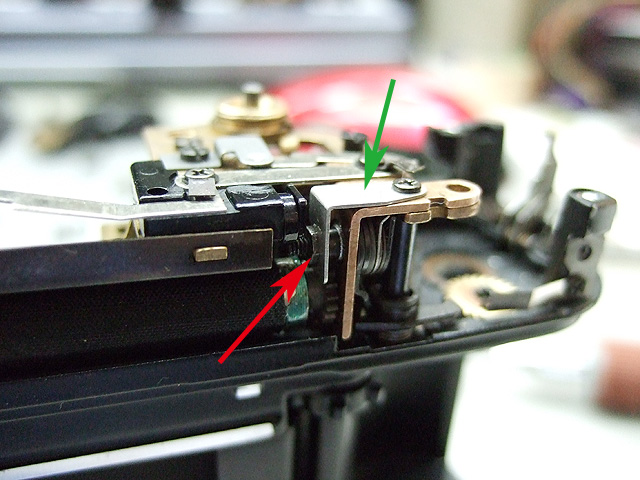

先程説明しかけた、シャッター幕のブレーキについて。

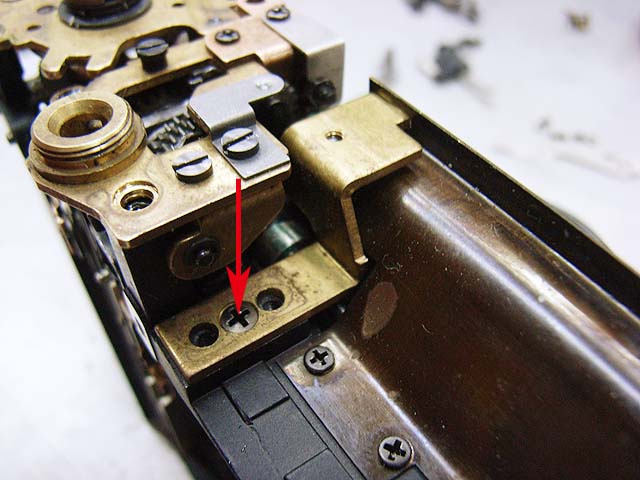

赤矢印がブレーキの強さを調節するためのネジです。
締め込むとブレーキはよく掛かります。緩めるとブレーキも緩まります。
どのくらいの強さにすればいいのかという話ですが、私もよく分かりません。
ただ、ガチガチに締めても、ユルユルにしても良くない事は間違いないようです。
私の予想ですが、結構硬めにしている方がいいような気がします。
で、締める強さを決めたら、緑矢印のロックプレートでネジの回転を止めます。

では話しは元に戻って、露出計のスイッチを組んでいきます。

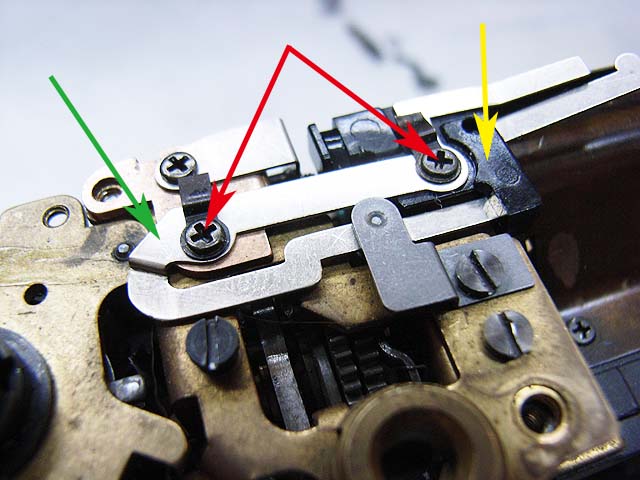

まず黄色矢印が、3つ前の写真で出てきたレバーの付いた部品です。
その上に緑矢印のプレートを置いて、赤矢印の2本で留めます。
その2本のプラスネジと共締めしてある黒い小さいプレートは、もう一つつけるスイッチ用の配線を固定するための部品です。
黒い部品の向きはこの向きで合っていますが、後で配線を挟みますのでここでは仮留めということになります。

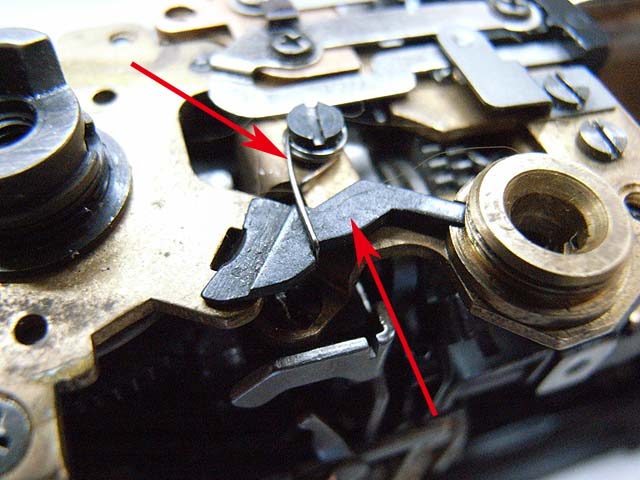

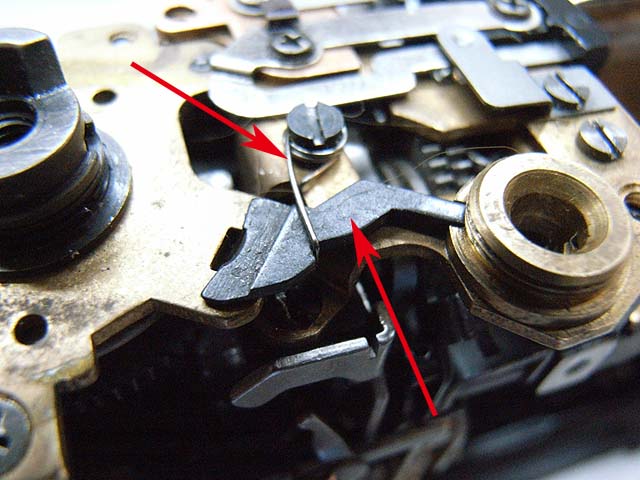

この部品は、巻き上げ途中でシャッターボタンが押し込めないようにするための部品です。
写真のようにセットした後、スプリングをかけます。

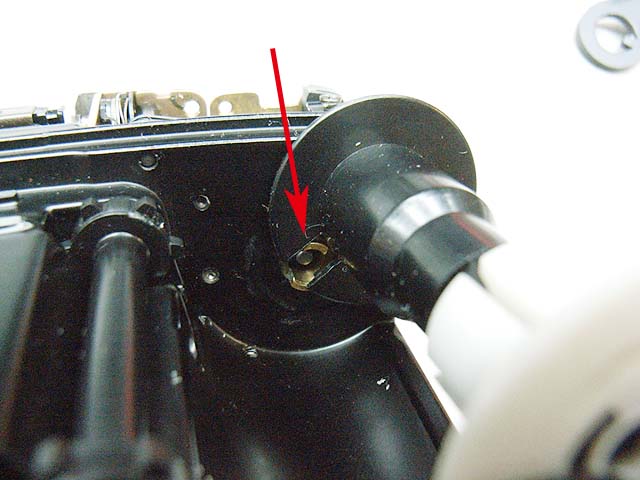

では、スプールを取り付けます。
スプール上側のフランジに切れ込みが有りますので、そこを通してセンター位置に揃えます。

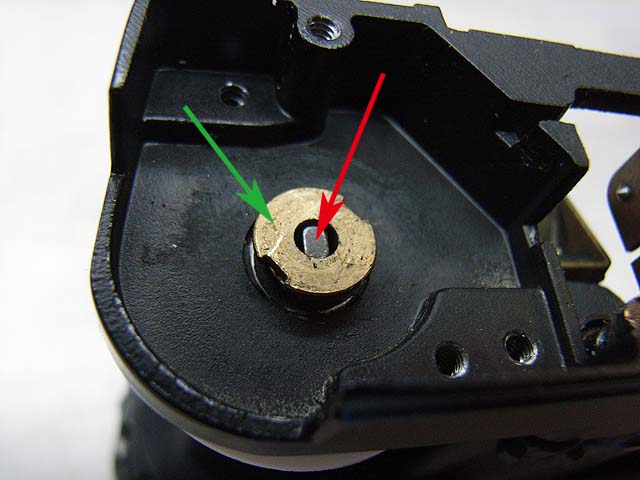

そしたらカメラ本体の下から、赤矢印の軸を差し込んで、その後で緑矢印の部品を締めて固定します。
写真ではまだ締め込む途中です。

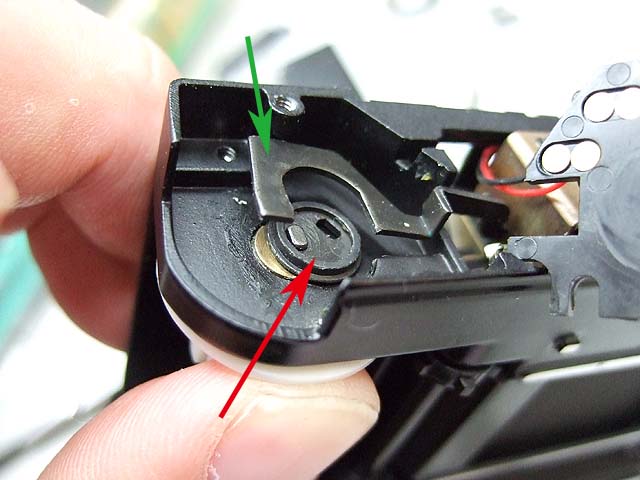

次にセンターの軸に赤矢印の黒い丸いカムを写真のように取り付けます。
何のために2箇所穴が開いているのか良く分かりませんが、とにかくこの位置に取り付けます。
その上に、緑矢印のリンケージを載せるように取り付けます。
リンケージの先は、シャッター幕の軸受けの切り欠きにはまるようにします。

といったところで続きはまた今度。
