12日の記事の続きです。
だいぶ組み上がってきたライツミノルタCLです。
あと残すところはカウンターぐらいですか。

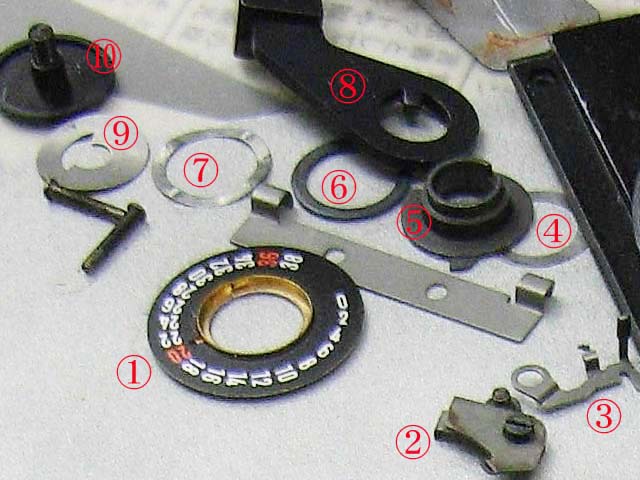

これらの部品を組み付けていきます。
分かりやすいようにそれぞれ番号を打ってみました。

[10回]

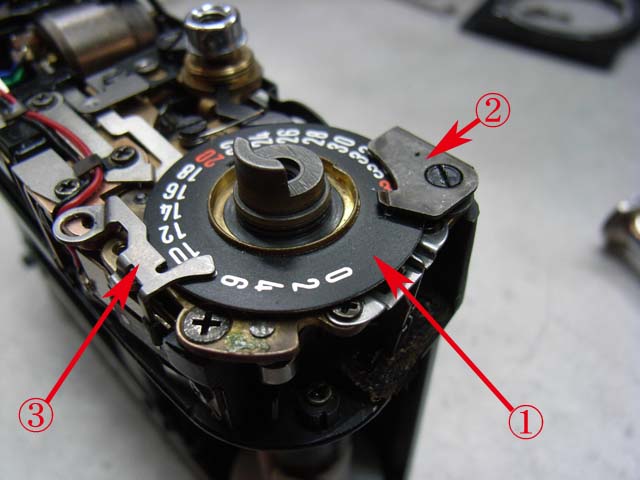

ではまず1番のカウンターダイヤルをつけます。

1番のダイヤルを載せる時に、2番のガイドに挟むような形で載せます。
1番のダイヤルは「0」が、この位置に来るようにします。この時ストッパーに当たって、これ以上右に回らないような位置になるようにします。
2の部品はマイナスネジ1本で固定します。
3は、露出計のスイッチのリンケージです。こちらも根元の穴にマイナスネジを入れて位置決めします。
可動部品ですので固定はされません。


そしたら、カウンターダイヤルの軸にゼンマイバネを巻いていきます。

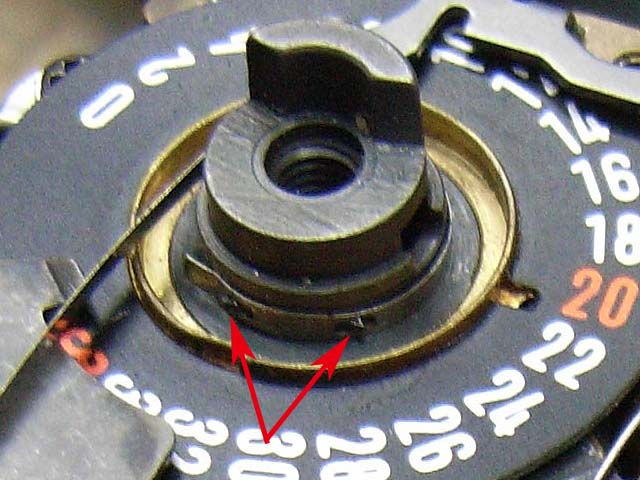

矢印の2箇所の突起に、バネの終端の穴をあわせて取り付けます。

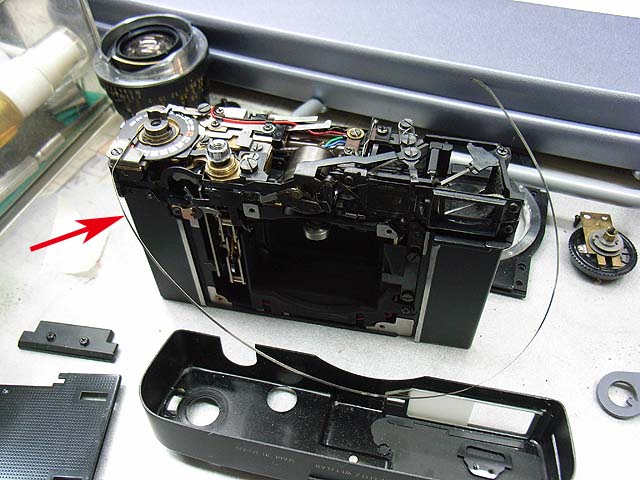

全体的に見るとこんな感じ。
矢印がバネです。
このバネをカウンターの軸に全て巻きます。

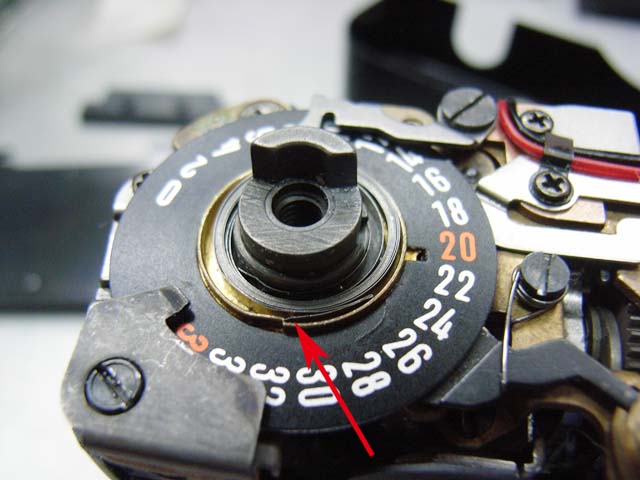

巻き終わった状態がこちら。
最終端は矢印のところに返しを引っ掛けます。
なんか、キューピー3分クッキングみたいですね。
そういえばあの3分クッキングって、クッキング時間が3分のような気がしていますが、放送時間が3分なだけで、クッキングにはもっと時間が掛かってますよね。
それはそれとして、

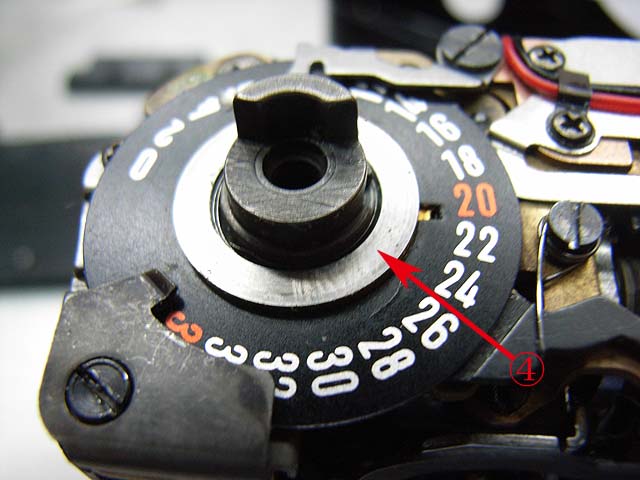

次に4番のワッシャーを載せます。

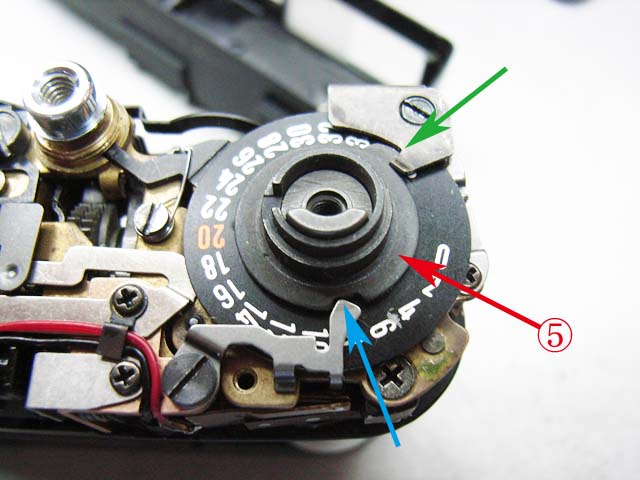

で、5番の露出計のスイッチ用のカムを載せます。
この時、緑矢印の部分にストッパーが来るように、また、青矢印の所にスイッチのリンケージがはまるようにします。

そしたら軍艦部カバーをかぶせます。
締結箇所は、3月7日の記事でご確認下さい。

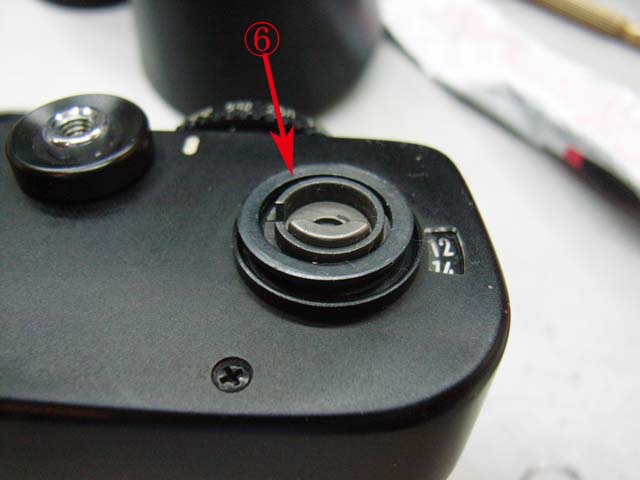

そしたらその上から6番のワッシャーを載せます。
シャッターボタンのところのリングはここで付けておきましょう。

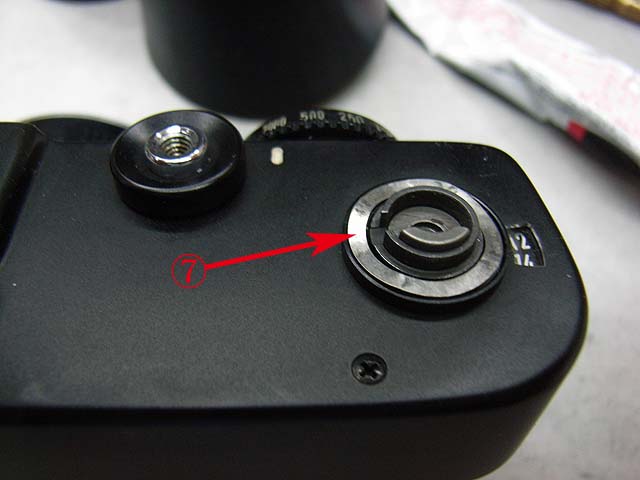

そしたら7番のリングを載せて、

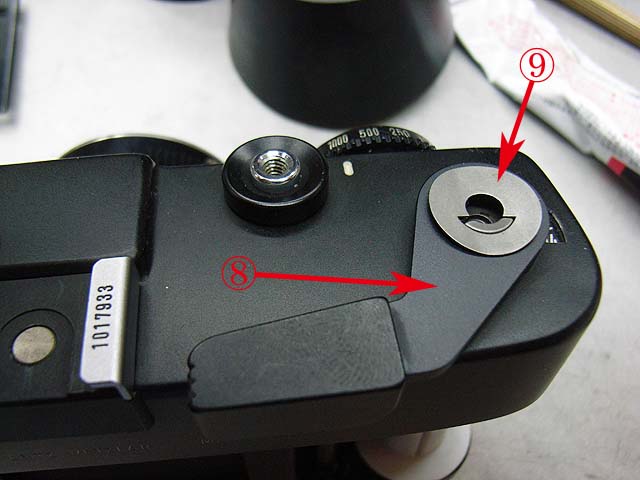

8番の巻き上げレバーを載せて、9番の変形ワッシャーを載せて、最後に10番のネジを締めて、ライツミノルタCL、完成です。

あとは、露出計の調整とか、距離計の調整とかすればOKでしょう。
でも露出計の調整の仕方がよく分かりませんね。
