20日の記事で、巻き戻しレバーとファインダーのレストアをしたオリンパス ワイドEです。
今回は、スローが止まってしまう状態のシャッターを直しましょう。
レンズをバラすには、ボディーからレンズを外さなくてもできるのですが、今回は外してみましょう。

ではまず、軍艦部カバーと、底面カバーを外します。

[5回]

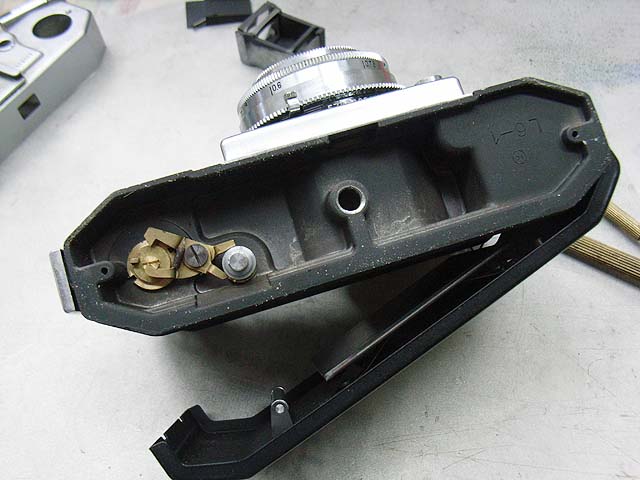

底面カバーの中はほとんど何もないですね。
巻き戻しボタンの関係の部品があるだけです。

では次に、

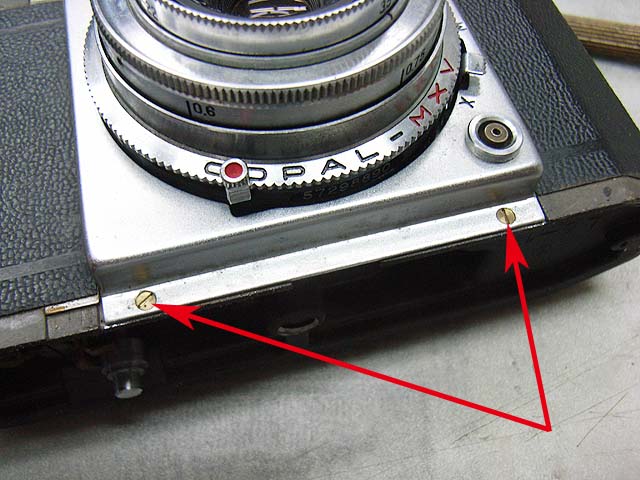

レンズ周りのカバーを外します。
下側の2本のマイナスネジを外せばOKです。

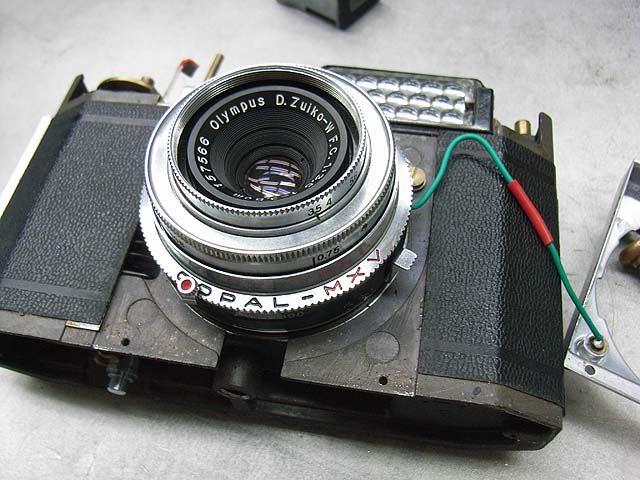

外れたらこうなっています。
シンクロ用の線がつながっていますので気を付けましょう。
あらかじめ半田付けを外しておいた方がいいかもしれません。

そしたらフィルム室側からカニ目のネジを外します。

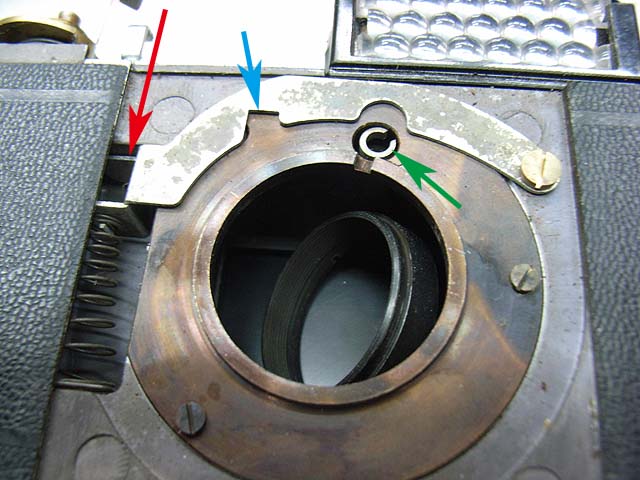

外れた状態がこちら。
穴の中に見えるのが、レンズを固定していたカニ目のネジです。
また、巻上げによって緑矢印の部分が回転して、シャッターセットが行われます。
そしてシャッターを押すと、赤矢印の方向にレバーが押されて、青矢印の部分でシャッターが切れます。

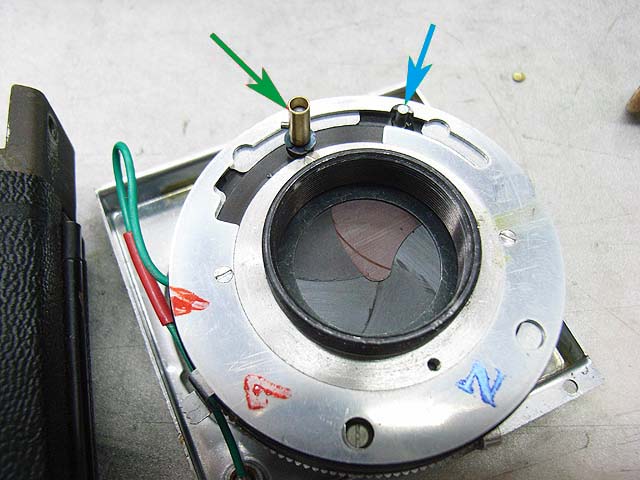

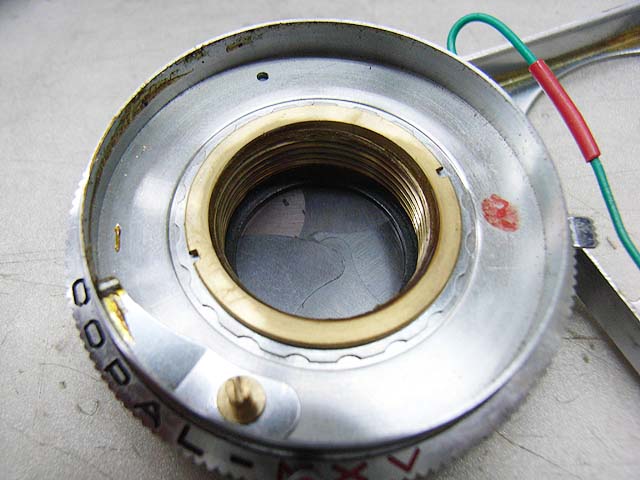

こちらが外したレンズの裏側。
前の写真と同じく、緑矢印が回転してシャッターセットが行われ、青矢印の部分が押し下げられてシャッターが切れます。

ではレンズ本体に、

一番前の化粧リングはゴムをあてて外します。
そしたらレンズの前群が外せます。

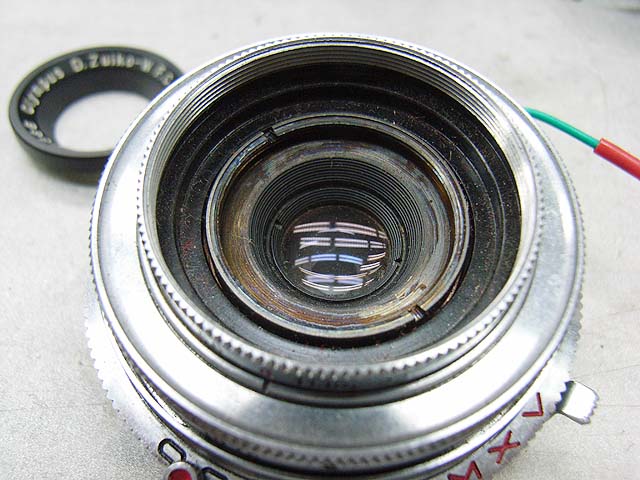

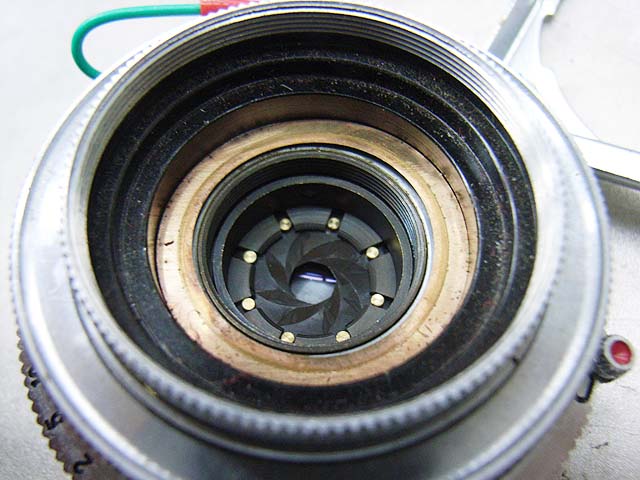

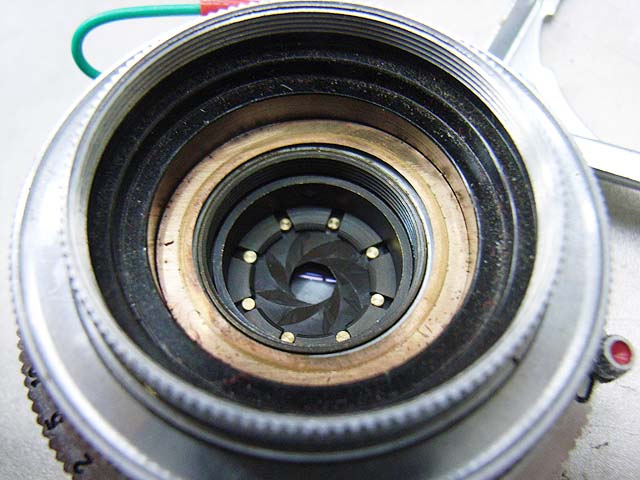

前群を外した状態がこちら。
真ん中の絞りを押さえている黒いリングは、下に向けると落ちてきて、絞りがバラバラになりますので注意して下さい。


絞りリングも、そのまま持ち上げれば外せます。

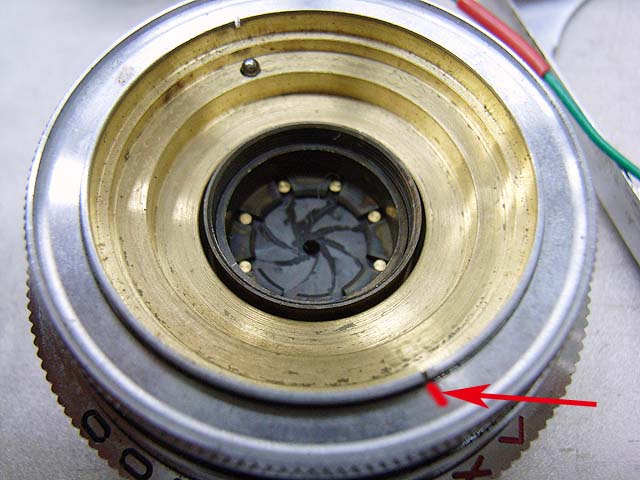

ここからヘリコイドを外しますが、後でピント調整したくないと言う場合には、矢印のようにマーキングしておくといいと思います。

そして、フォーカスリングの横にある3本のマイナスネジを緩めれば、フォーカスリングが外れて、ヘリコイドが自由に回転するようになります。


で、こちらがヘリコイドが外れた状態。
つまりシャッターユニットだけになった状態です。

ちなみに、このレンズの構造は、まずレンズ前群があって、次に絞りが有り、その奥にレンズ後群があって、その後にシャッターがあります。
前群、絞り、後群までが一体になってヘリコイドで前後します。
ですので、レンズをバラさずにシャッターに直接アクセスしたいと言う場合には、上記の作業は省いて、いきなりフォーカスリングを外して、ヘリコイドを外せばいいです。
この場合もあらかじめフォーカスリングの位置をマーキングしておくと便利だと思います。

ではシャッターの分解にかかります。

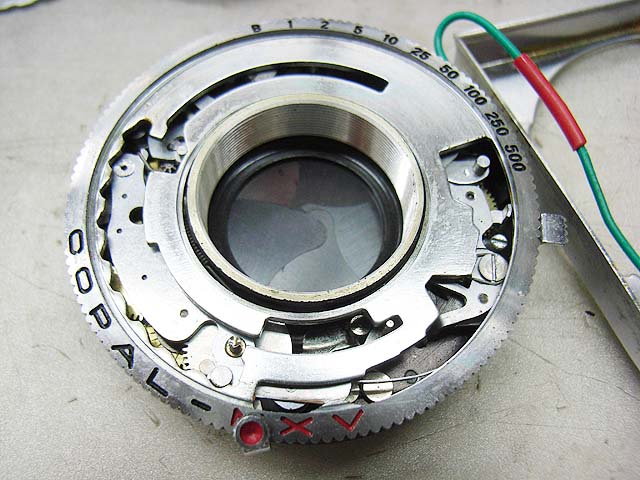

真鍮のリングネジと、銀色の花形の薄いネジを外せば、一番前のカバーが外せます。

この時も、花形のネジの位置をマーキングしておくことをお勧めします。

そしたらシャッタースピードダイヤルを外しましょう。

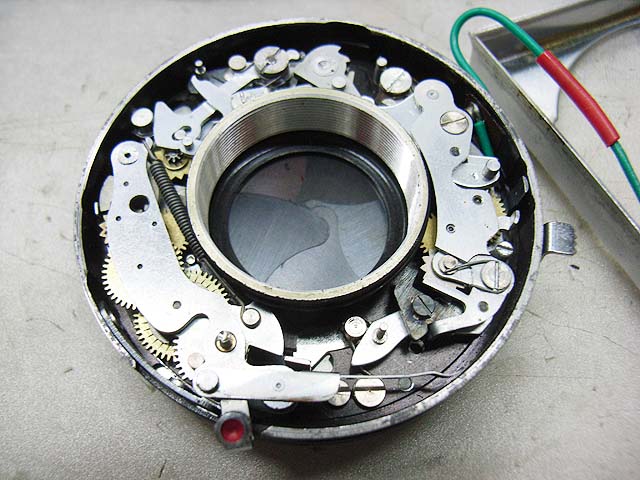

ということで、ガバナーが見えるようになりました。
この後シャッター羽根を分解するには裏のネジを外していきますが、今回はここまでの分解でやめました。
この状態で、エレクトロニッククリーナーを吹きまくって、古い油を洗い流します。
何でエレクトロニッククリーナーかと言うと、このクリーナーはプラスチックにも使えるからです。
こういうカメラの部品は、意外なところにプラスチックが使われているものです。

洗い流したらエアーを噴いて、乾いたら必要な部分に注油して、今回はこれで調子よくなりました。
シャッター幕自体は粘ってなかったようですのでこの作業で十分だったようです。

と言うことでまたも時間となりました。
続きはまた今度。
後は細かい不具合の直しです。
