名前を聞くとドイツ製のカメラのように思えますが、全くそんな事はありません。
「ゼンザブロニカ｣
ドイツ語っぽい響きですが違います。
ゼンザブロニカの創業者は吉野善三郎さん。だから「ゼンザ｣。
「ブロニカ」は｢ブローニーカメラ｣を短縮したものらしいです。
だから「ゼンザブロニカ｣は｢善三郎さんのブローニーカメラ｣と言う意味です。
私も今まで知りませんでしたが、笑ってしまいました。

と言うことで今回のカメラは「ゼンザブロニカS2」です。
また「S」が付きます。

[5回]

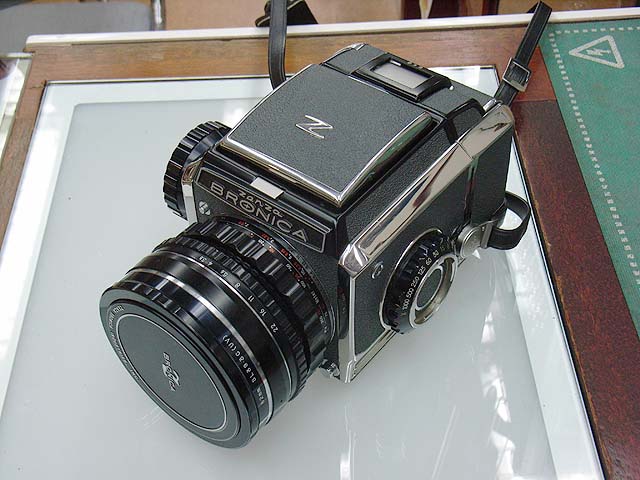

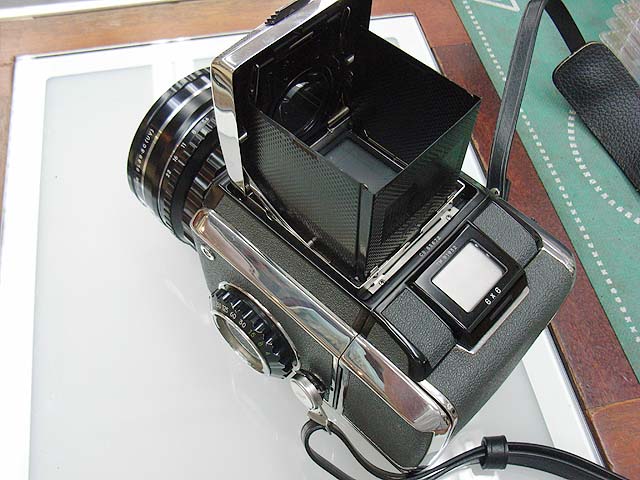

グレーの貼り革と、ステンレスの光沢がカッコいいですね。

今回のこのカメラ、修理依頼です。
何が悪いかと言うと、フィルムをセットすると送らなくなるんだそうです。
シャッターはセットされるけど、フィルムが進んでない状態です。
それと、ファインダー内にちょっとだけゴミが有るという2点です。

ではフィルム送りの方から。

フィルムパックを外すには、引き蓋を奥まで押し込んで、更にぐっと押すとロックが外れます。

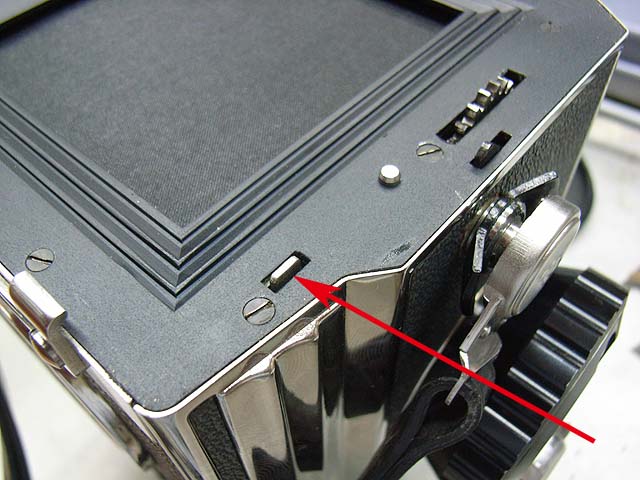

カメラのボディーの方を見ると、シャッターを切ると矢印の部分が、一瞬ピョコッと飛び出します。

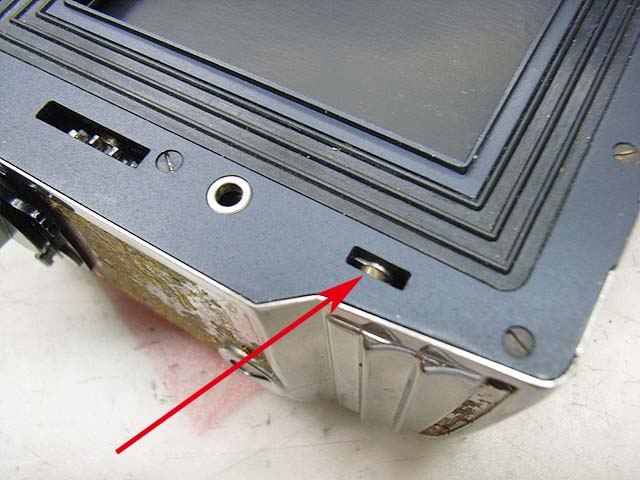

その飛び出しが、フィルムパックのこの部分を押して、シャッターが切れたことを連絡し、フィルム送りのストッパーが解除される仕組みになっています。
なので多分このあたりに原因がありそうです。


では、フィルムパックの側面のカバーを外して動きを確認してみましょう。

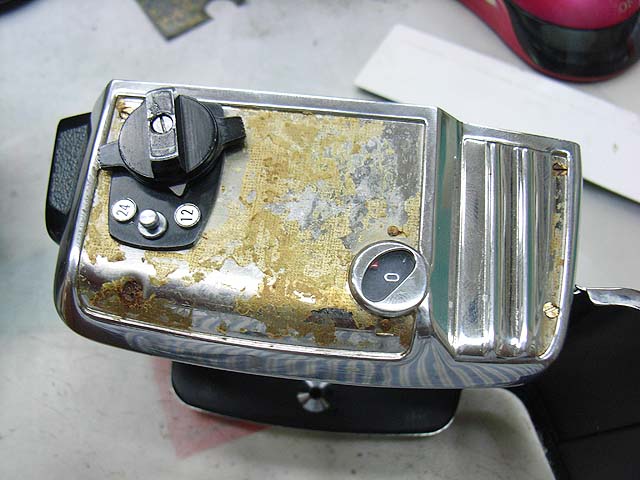

まずは貼り革をはがして、4本のマイナスネジを外します。

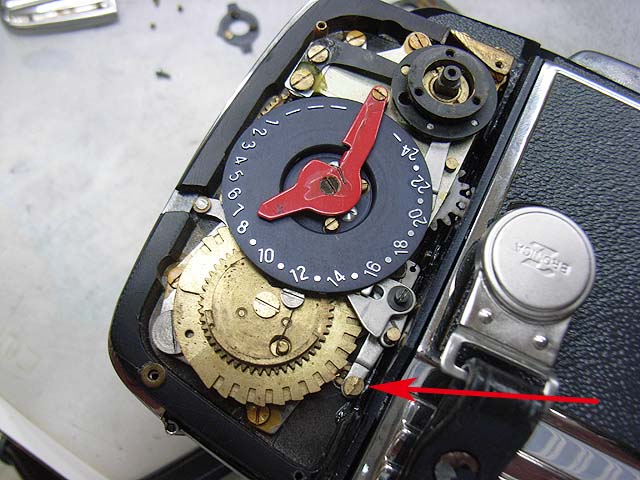

カバーを外してカメラに取り付けた状態です。
矢印の部分が、シャッターを切ったときに押されて、フィルム送りのストッパーを解除するのですが、見てみると、押されてはいるものの、またこの位置に戻ってきてロック解除状態が維持されません。
だから巻上げてもフィルムが送られないと言うわけです。

これはどこが悪いのでしょうか。
最初は押される量が少ないのかと思いましたが、十分押されているようです。
では関係するどこかの部品の動きが悪くなっているのでしょう。
と言うことで分解です。

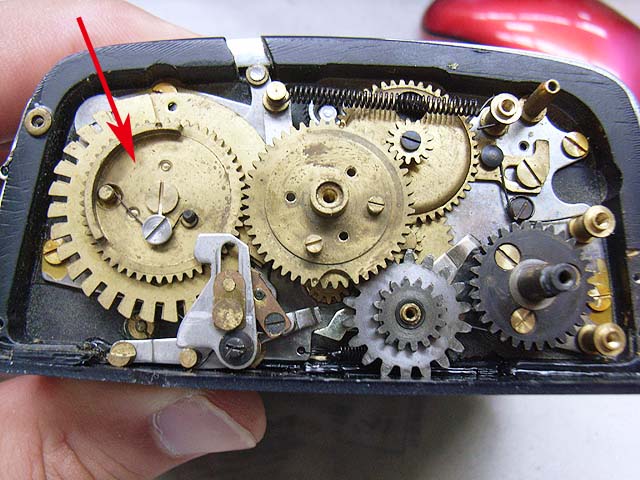

ロックと解除の制御を行っているのは矢印のギアですね。
このギアは薄板が2枚重なった構造になっていて、そのズレで外周の溝を開いたり閉じたりしています。
この動作でロックと解除を行っているようです。

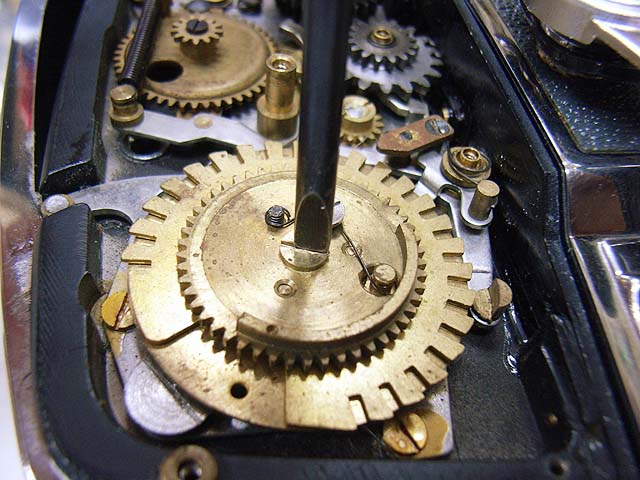

センターのマイナスネジを外せばギアは取れますが、このネジは逆ネジです。

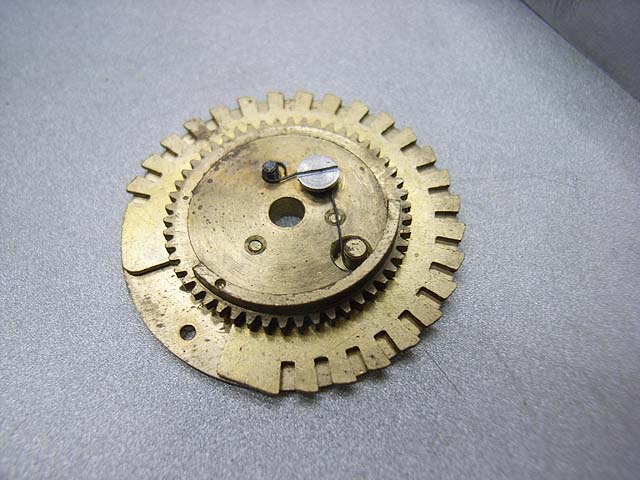

これが外したギア。

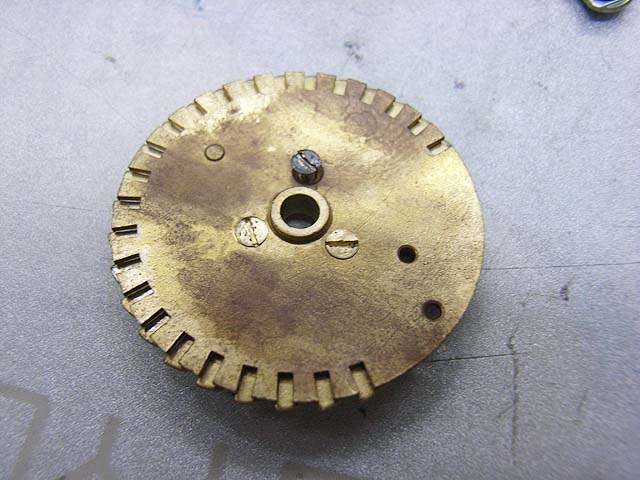

裏はこうなっています。
2枚の板のズレの動きを確認すると、ちょっと動きが悪いです。
なので、真ん中あたりの3本のマイナスネジをゆるめて分解します。
分解したらクリーニングして、更にほんの少しだけ注油して組みなおしましょう。
これで動きも良くなりました。

では元に組み直して、ダミーフィルムで動きをみてみると、
オッケー!
直りました。

次はファインダーのゴミです。
何かいろんなところにゴミが付いています。
スクリーンとコンデンサーレンズの間にもゴミがありますね。
ブロアーで吹かせばきれいになるだろうと思っていたんですが、どうもそんな簡単な話じゃなさそうです。
仕方がありません。
ここも分解です。

で、分解してみると、

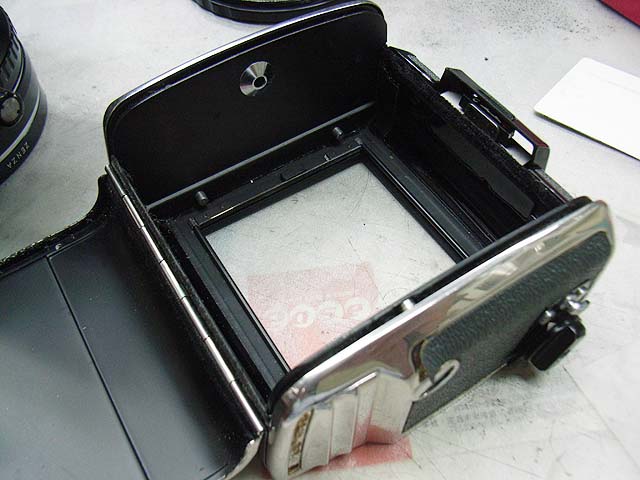

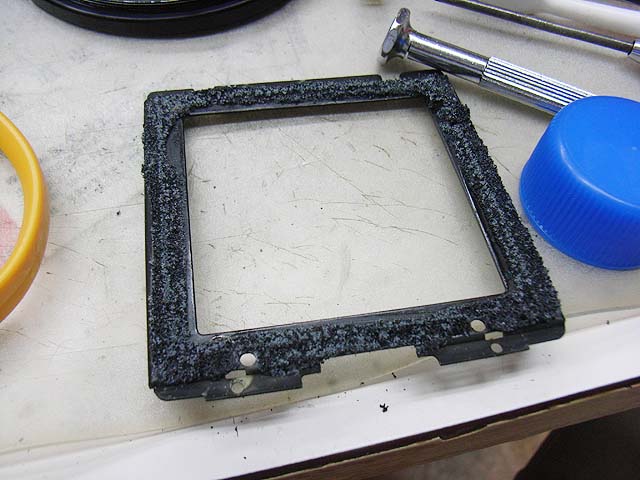

ファインダー周りのモルトが朽ちていました。
これがゴミの原因ですね。

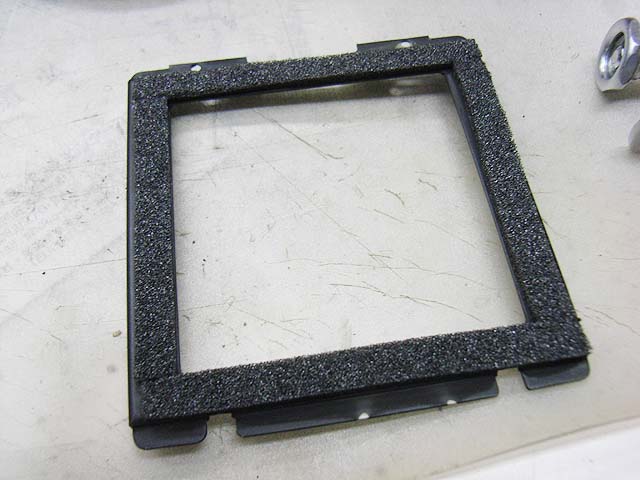

全部はがして新しく貼りなおしましょう。


写真だけ見ると簡単なように見えるかもしれませんが、朽ちたモルトをはがす作用は結構大変です。

後はスクリーンとコンデンサーレンズ、その周辺をクリーニングして組みなおせば、ゼンザブロニカS2の修理、完了です。
