ちょっとカメラネタから離れていましたが、久しぶりにM42ネタです。
今回は何かと言いますと、チノンの28mmです。
特に悪いところは無いのですが、

この矢印の部分、つまりフィルターネジ周りですが、ここに少しガタがあるんでそれを直して欲しいと言う依頼です。

[2回]

うまくいけばすぐに直りそうです。
と思ってまずレンズ最前部の化粧リングを外してみました。

するとですね、

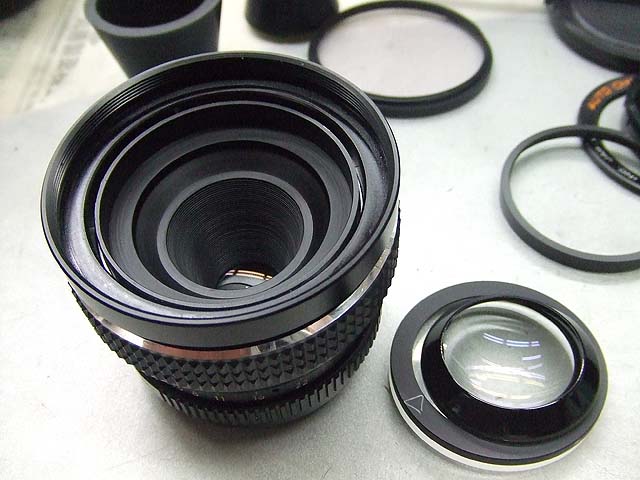

レンズ前群がすぐにポロポロと外れたんです。
レンズの掃除はやりやすそうですね。
ですが、フィルターネジ部を外すには至りません。

ここからレンズの内側が独立して外せるかとも思ったんですが、やり方が悪かったのか、動かないようです。

じゃぁヘリコイドを外すしか、フィルターネジ周りの締結部分を確認する方法は無いかもしれませんね。
じゃぁ今度はマウント部方向からバラしてみましょう。

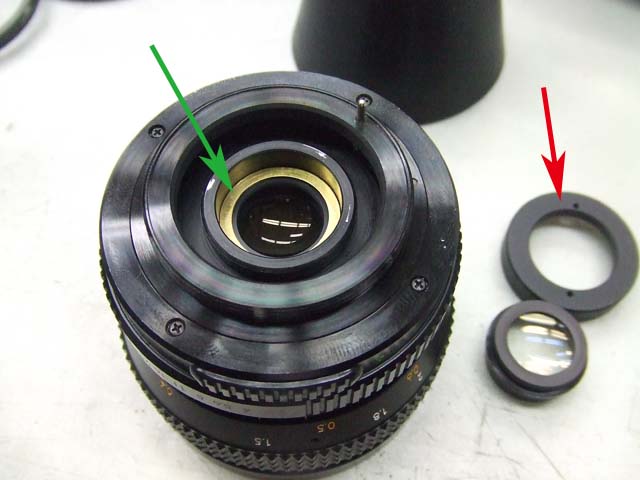

赤矢印の幅広のリング状のネジを外すと、後球がポロッと取れます。
取れた後には、緑矢印のようにシムが入っています。
ここが外れても何にもならないのでマウントを外します。


プラスネジ4本を外すとマウント部分は外れます。

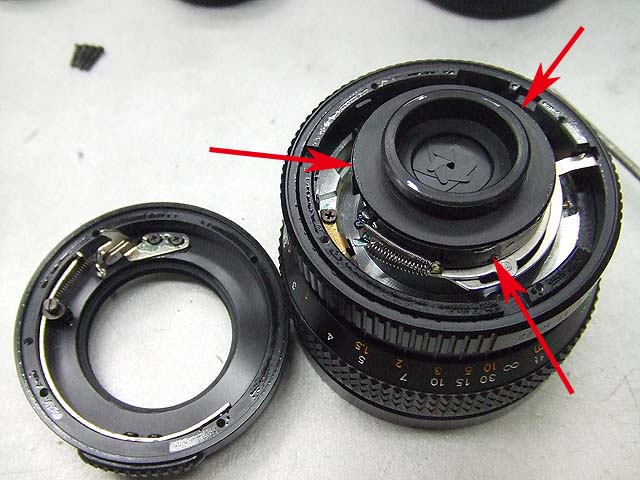

そしたら矢印のイモネジ3本を外して、
絞りユニットを外します。

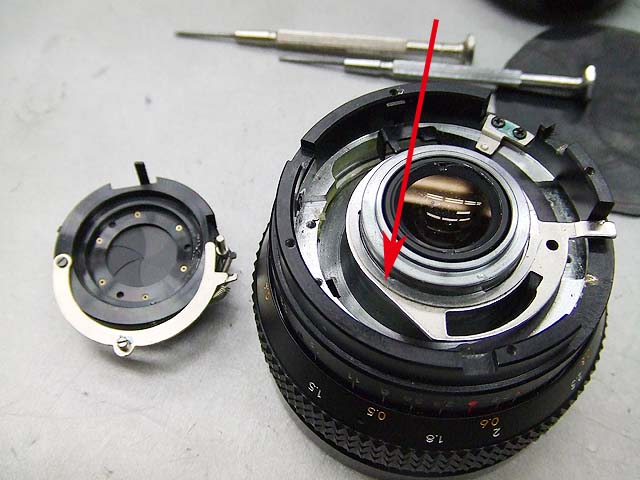

こちらが外れた状態。

赤矢印部にCリングがありますので次にそれを外します。
そしたらその下の部品も外せて、ヘリコイドがフリーになります。

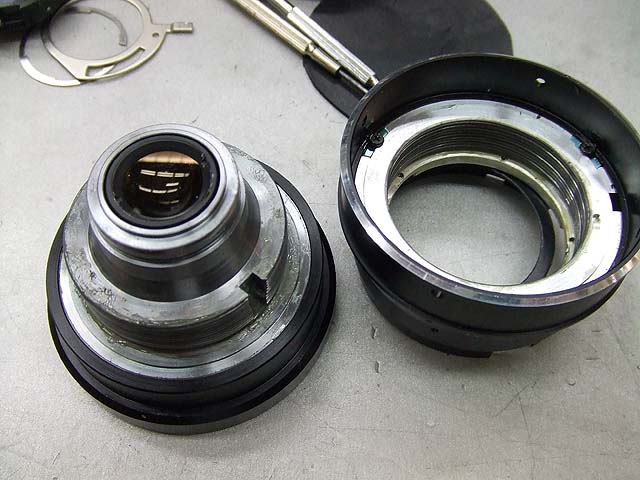

はい、これがヘリコイドを分離した状態です。

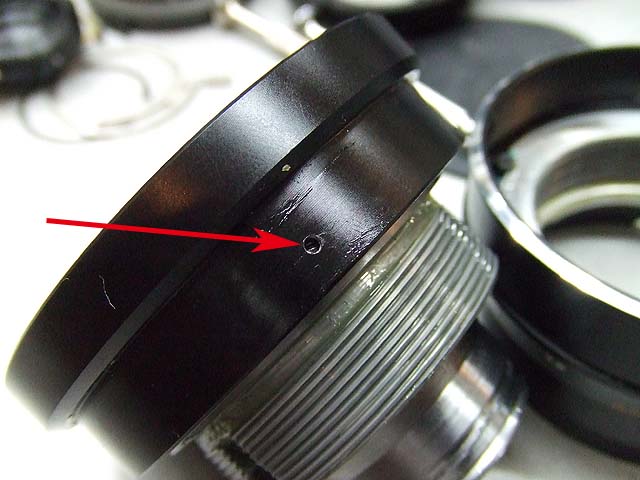

この状態でフィルターネジ部を見てみますと、

イモネジが3箇所ありました。
これを締めればガタはなくなりますね。
めでたしめでたし。

なんですが、ここを締めるのにこんな手間が必要なのか?

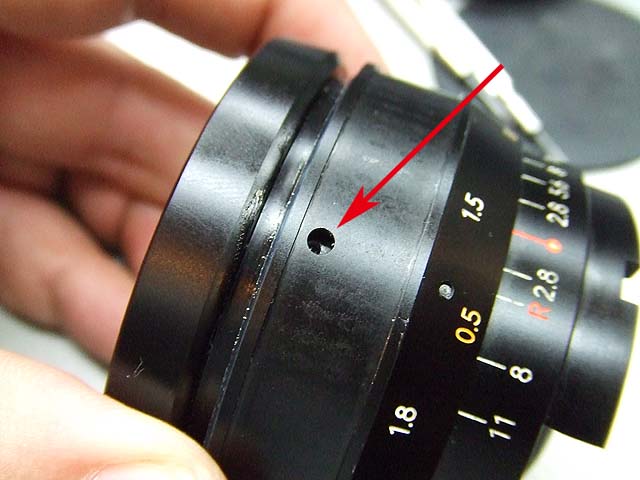

と思ってピントリングのグリップ部分を外してみますと、なにやらサービスホールのようなのが、周囲に4箇所開いてますね。

もしかするとと思ってヘリコイドを組んで回してみますと、

やっぱり穴とネジ位置が合う時がありますね。
そうですか。
じゃぁやっぱりここまでバラす必要がなかったんですね。
ピントリングのグリップ部をはがすだけでよかったんですね。

でもそれはバラしてみたから分かったんですから、良しとしましょう。
今度フィルターネジ部にガタが出た時は、ここから直せばいいと言うことが分かったわけですからね。

それにしてもこのレンズ、イモネジがいっぱい有ります。
しかもネジロックがたっぷり塗ってあって、ドライバーが掛かりにくいんですよ。
私も何本か頭をなめてしまいました。
なのでちょっと修正しなければいけません。

このレンズをバラす時は、イモネジに十分気をつけてください。
