なんで名前が違うんですかね。
いろんな商品で国内向けと海外向で商品名が違うことがよくあります。
色々事情はあるんでしょうが、ミノルタの場合、単に文字が微妙に違うだけというのがよくあります。
ミノルチナSもその一つで、輸出用はミノルチナAL-sになります。
カメラ自体は全く同じで、名前の刻印だけが違うみたいです。
何でこんな微妙な変更が必要なんでしょうね。
ところでそのミノルチナAL-sですが、5月22日の記事で紹介致しましたジャンクなやつを、やっと直しにかかろうかなというところです。

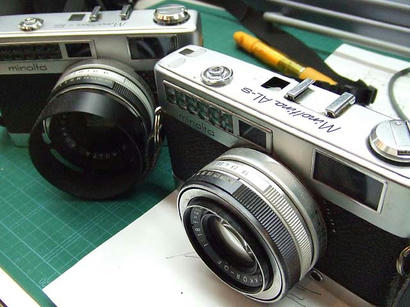

奥がミノルチナS、手前がミノルチナAL-sです。

[3回]

ジャンク具合は5月22日の記事を見てもらえばわかると思いますが、一番大きな問題点は裏蓋のロック関係の部品が欠品していることです。

仕方がありませんので作ってみましょう。

ではまずはまともなミノルチナSのロック部分を分解して構造を見たり採寸したりしていきましょうか。

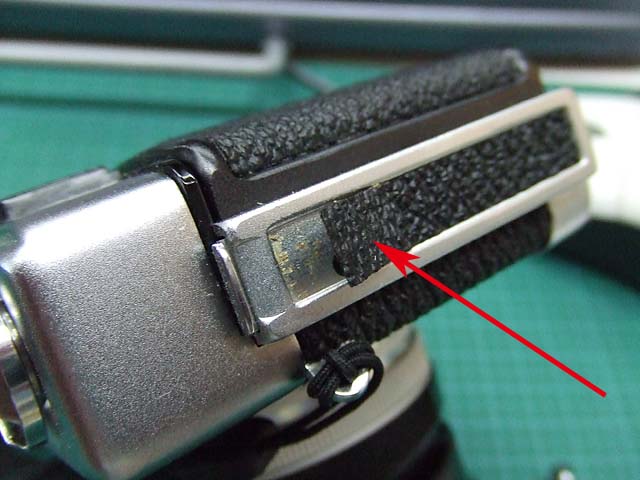

まずはこの矢印部分の革を剥がします。

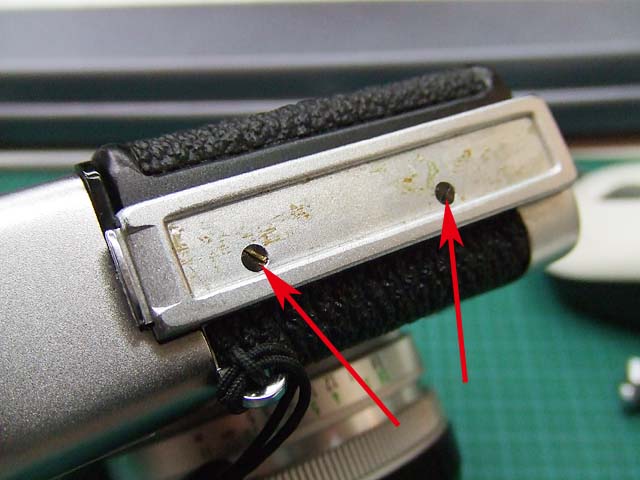

その下から出てくる2本のマイナスネジを外してカバーを取ります。

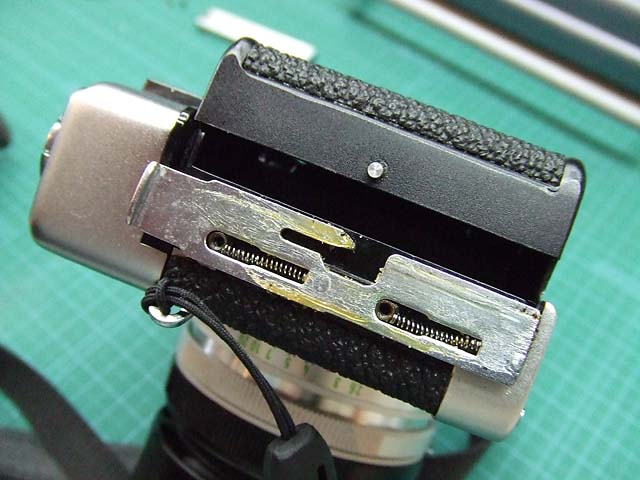

これが裏蓋をロックする部品です。
とても単純な構造ですので、簡単に作れるかもしれませんね。

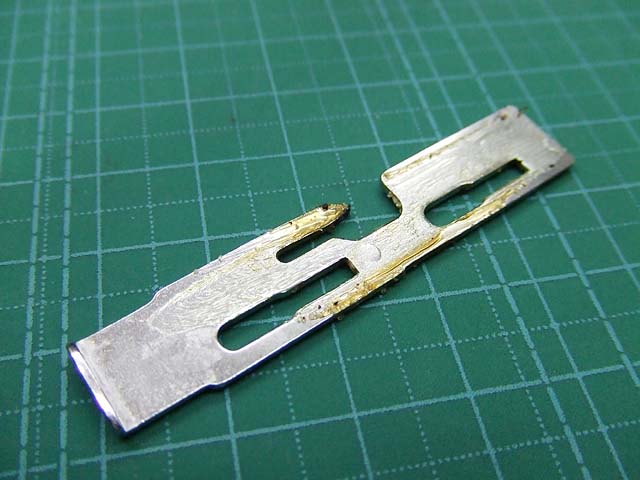

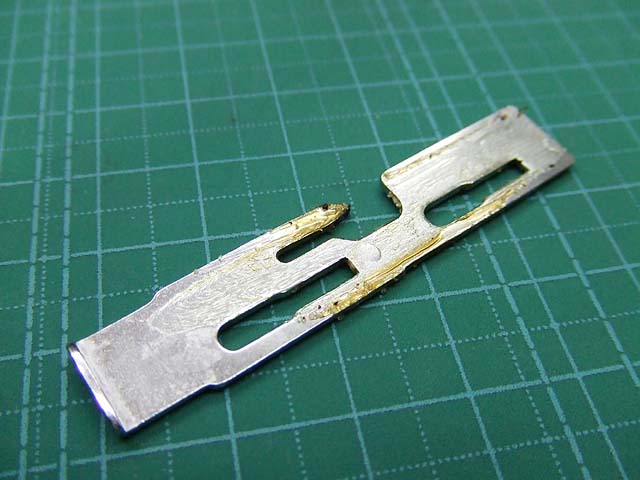

これが外した部品です。
ほとんど平板状態で、一部直角に曲げてあります。

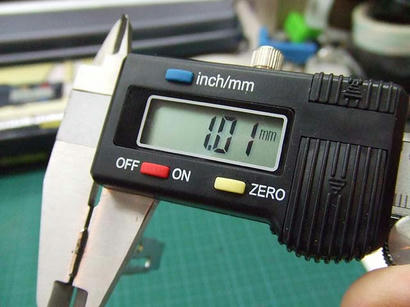

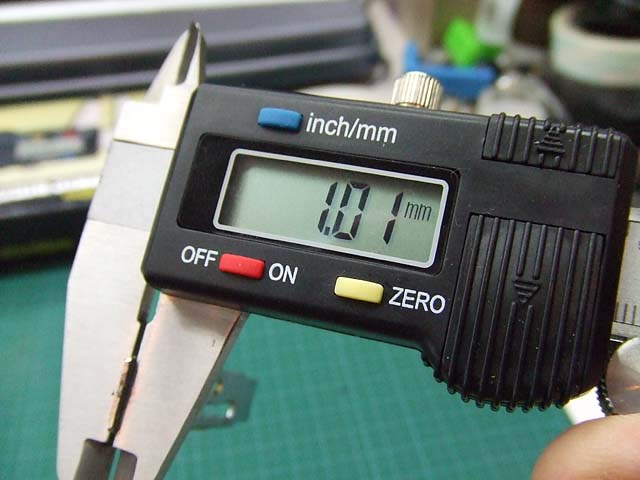

板厚は1mmですね。
ではそのへんのいらないジャンク部品の中から使えそうな板を探してきましょう。

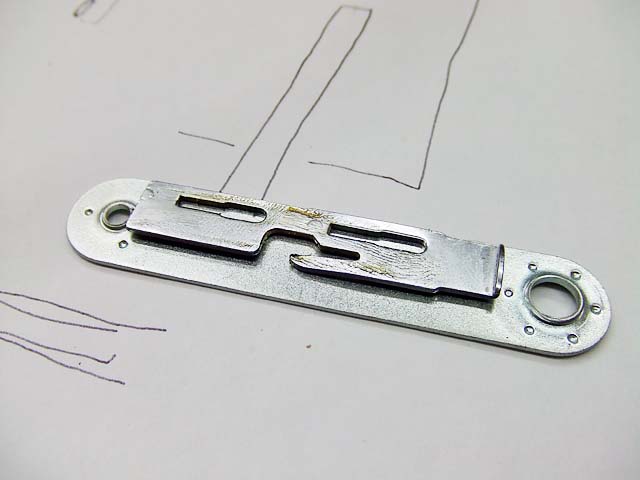

これが使えそうですね。
両端を切って、現物合わせで作ってみましょう。

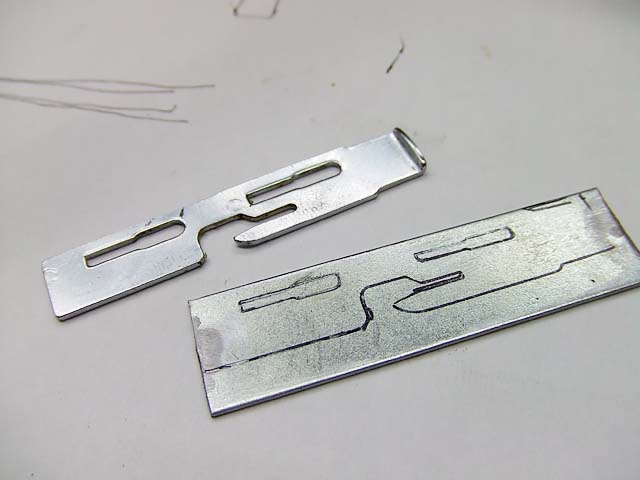

マジックでトレースして、余分なところを切り落としていきます。

ところで、カバーの方はといいますと、

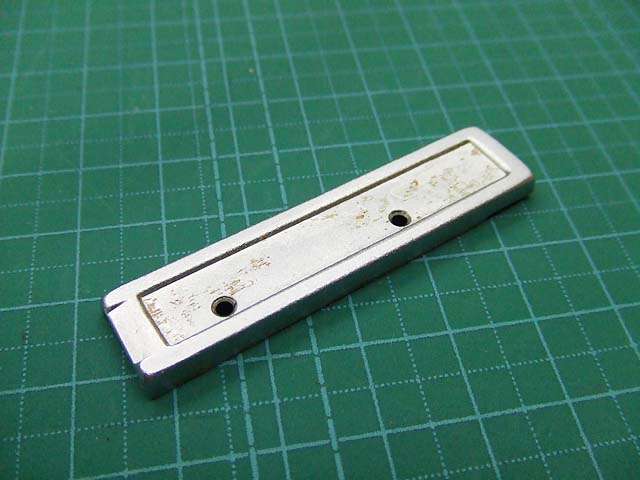

外側はこんな感じ。
真ん中が革を貼るためにくぼませてありますね。
これを再現するのは面倒ですね。

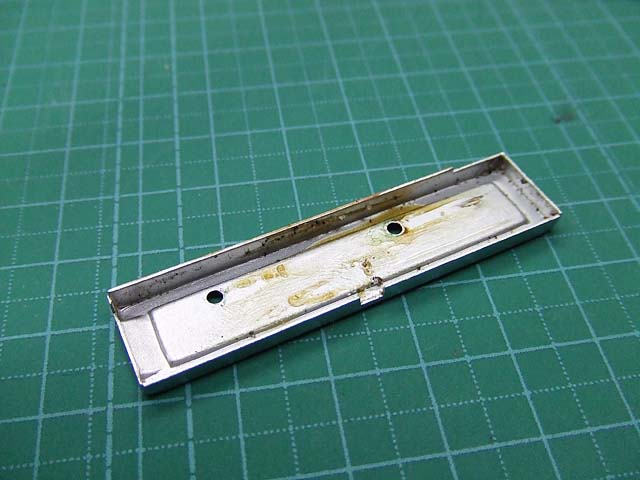

こちらが裏側。
寸法の基準は裏側でしょうね。
こちら側にロック機構が入って動くわけですから、寸法を押さえとかないといけないのは内側になります。

最終的には現物合わせで作ることになるとは思いますが、とりあえず採寸して図面にしときましょうか。

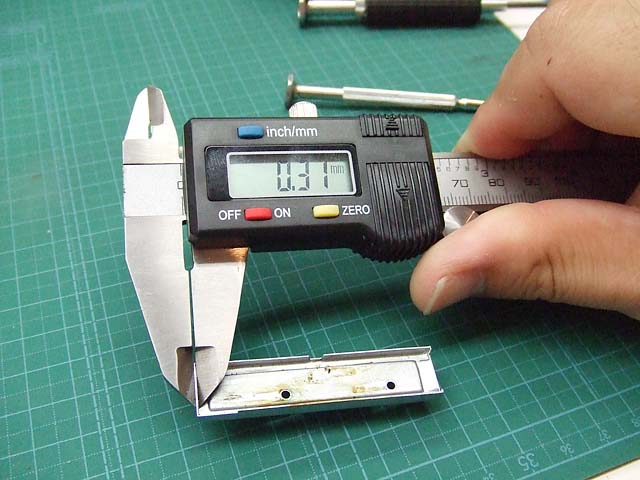

カバーの板厚は0.3mm程度ですね。
この板厚の板を見つけるのは難しいですね。
まぁ、これは機能部品ではないから、少々板厚が違ってもかまいませんけど。

各部を採寸して、

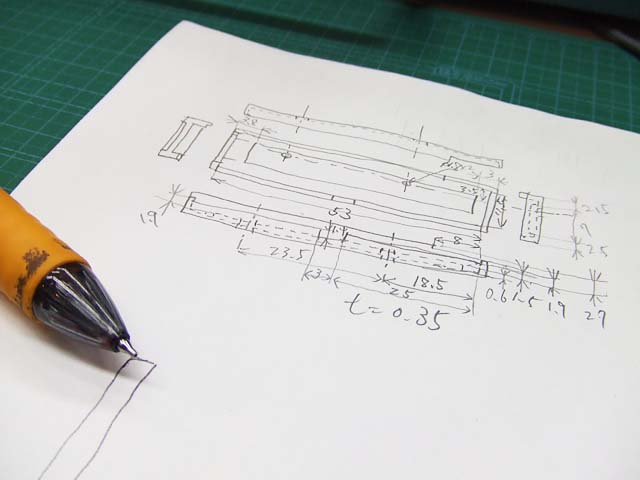

一応図面にしてみました。

さて、では作っていきますかね。
