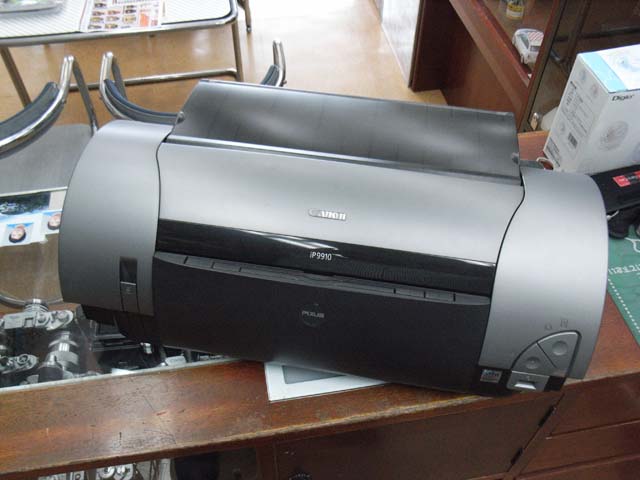

うちで使っているA3プリンターがですね、なんだか使えなくなるっていうメッセージが出るんですよ。
なんて言っているかというと、
「廃インク吸収体がいっぱいになりかけています。プリンタのリセットボタンを押すと印刷が再開されます。
このままプリンタを使い続けると、印刷できなくなりますので、早めに修理受付窓口へ廃インク吸収体の交換を依頼してください。」
だそうです。
でね、これを言われたように修理に出すと、修理代に送料なども含めると1万円くらいになるようなんですよ。
なんかもったいないですね。
ということを売っている店が言ってはいけませんが、ここはひとつ、自分で直せるかやってみましょう。

まずはバラして、その吸収体とやらを取り出しましょう。

[2回]

まずは両サイドのカバーを外しましょう。

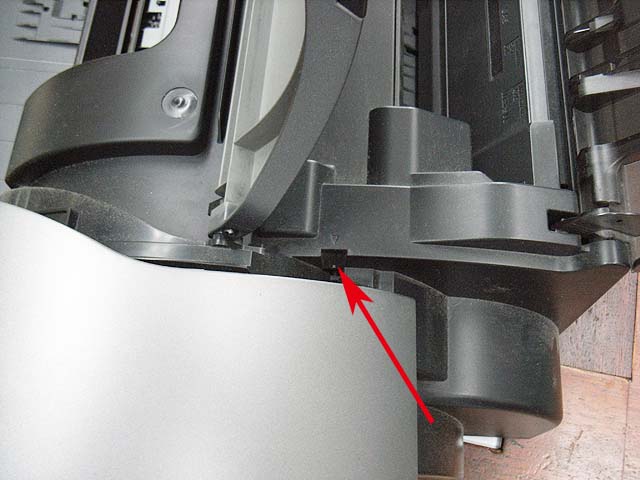

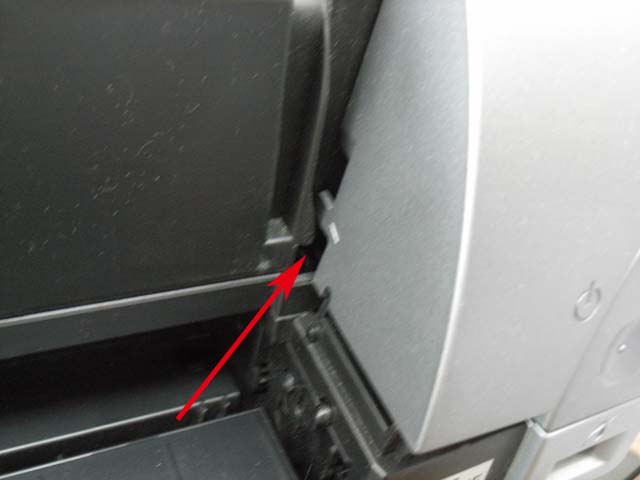

矢印の部分にマイナスドラーバーなどを突っ込んで引っかかっている爪を外します。


この部分にも爪がありますので、外します。
そして反対側も同様に外しましょう。

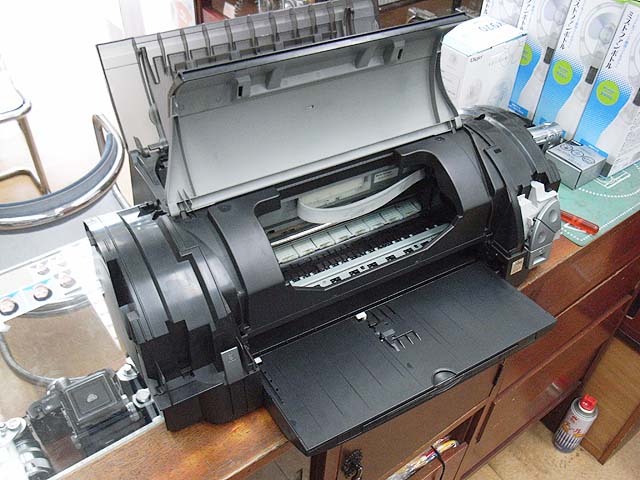

これが外れた状態。

そしたらスイッチを外しましょうか。

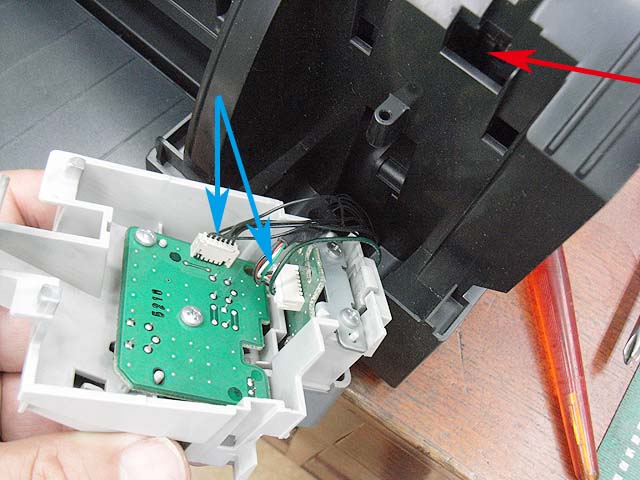

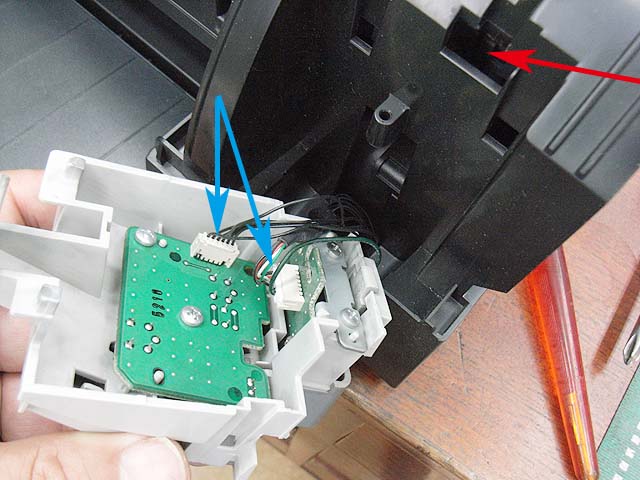

赤矢印のところの爪を外せばスイッチユニットが外れます。
そしたら青矢印のコネクタ2箇所を外します。

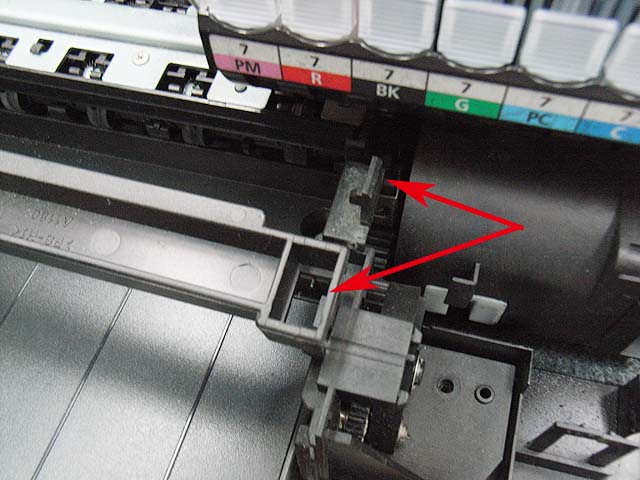

では次は、矢印の部分を外します。
左側にも同じようにありますので、それも外します。

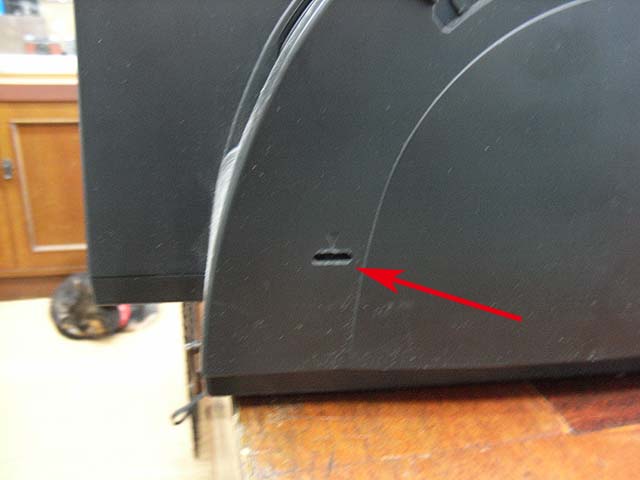

横にもこのように留めてある所がありますので、マイナスドライバーなどを差して左右ともに外します。

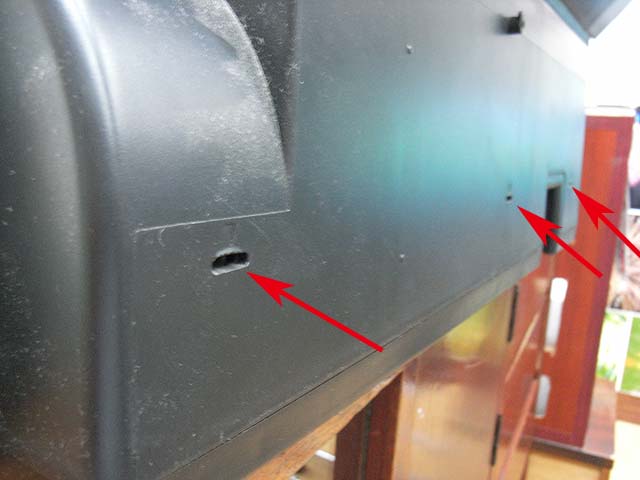

そして背面にも3ヶ所同じようにあります。

これらを外すと、

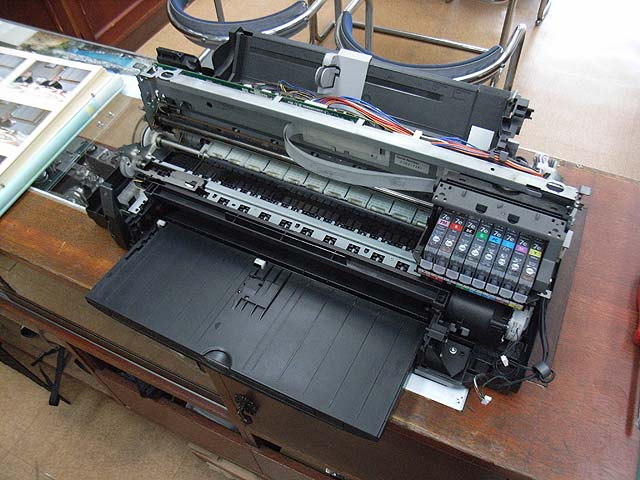

やっと中身が見えてきました。

続いてバラしていきます。


本体底面の電源ユニットとそこにつながっているケーブル（赤矢印）を外します。

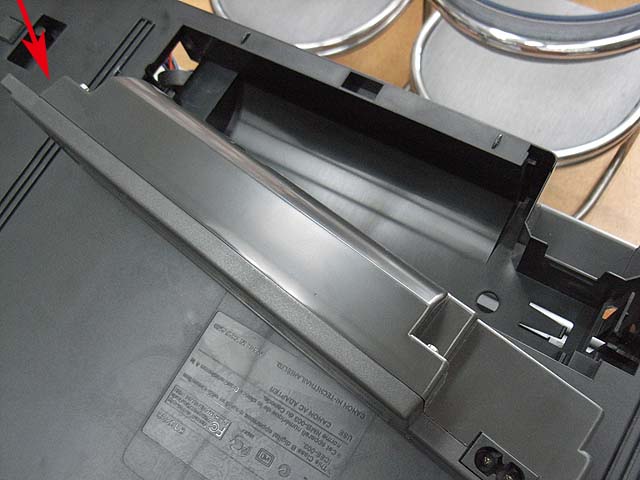

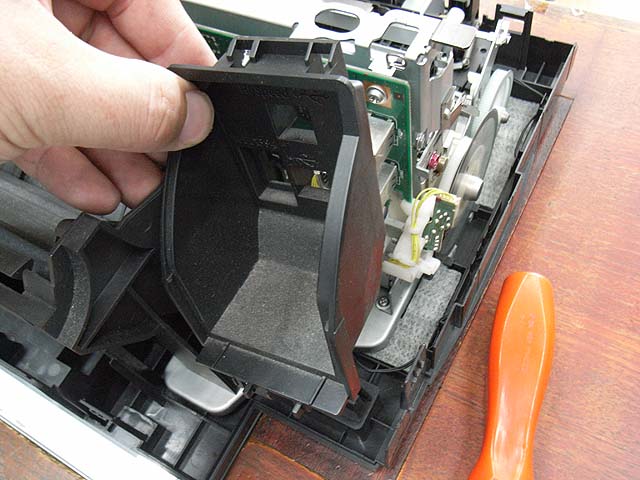

背面のUSBなどの接続コネクタ部のカバーを外します。


排紙フラップの上のバーを外します。
写真は外した状態です。

次に、

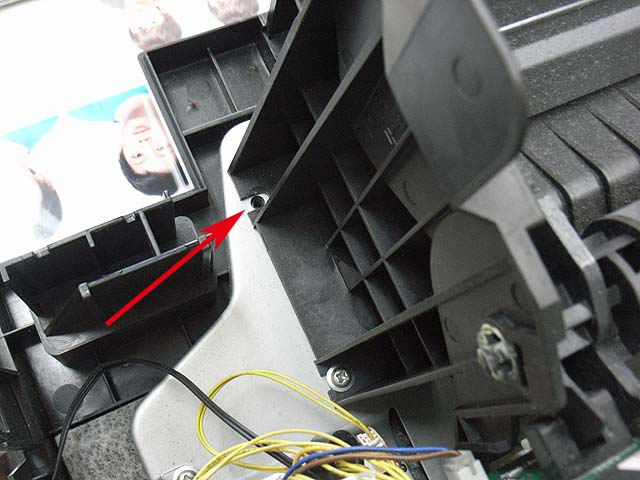

こちらのプラスネジを外して、銀色の部品を外しておきます。

そこまでできたらやっと本体ユニットを外すことができます。

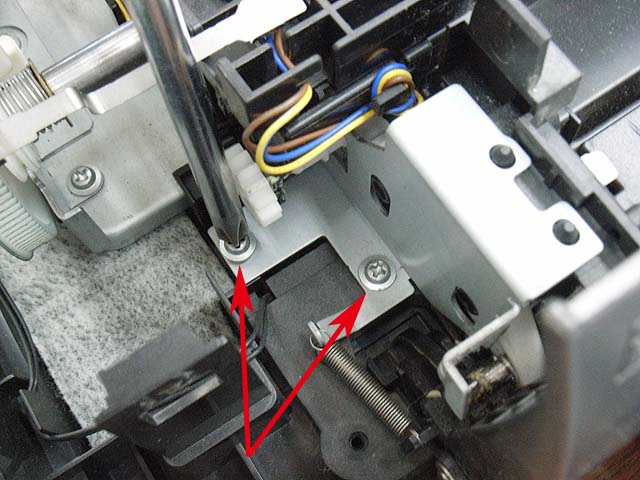

矢印のプラスネジと、右側にも同じようにプラスネジがありますのでその2本を外します。

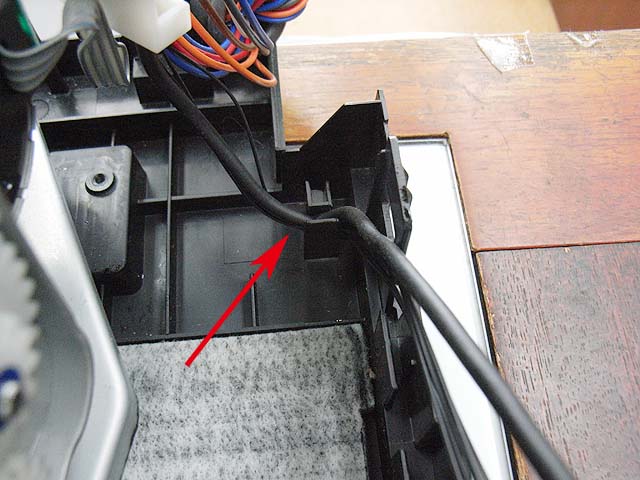

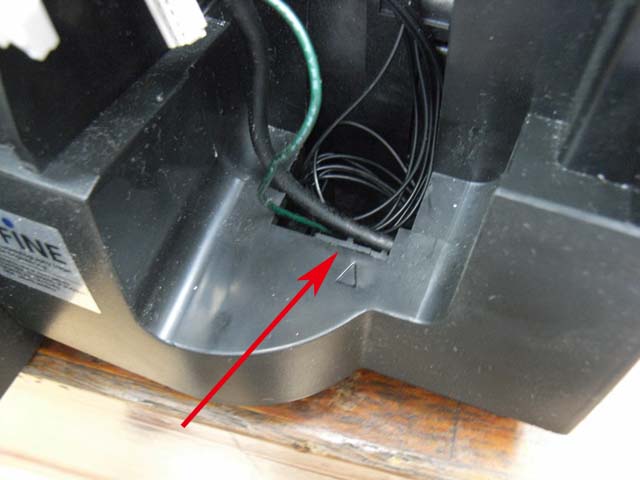

そしてこの、ケーブルを引っ掛けてあるところを外せば、

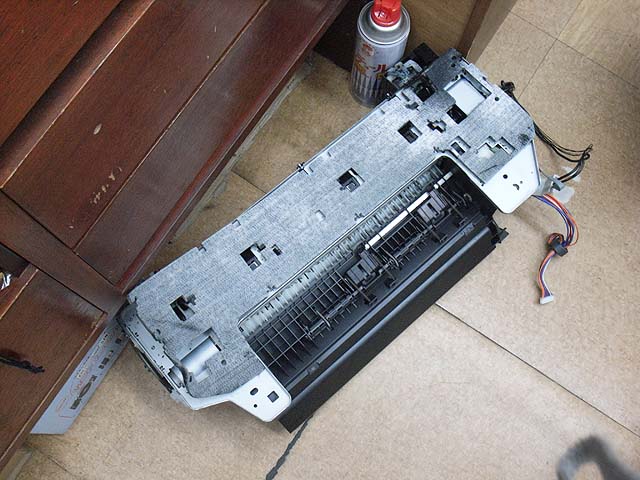

このように本体ユニットが外れます。
本体ユニットの裏面には廃インク吸収体があります。

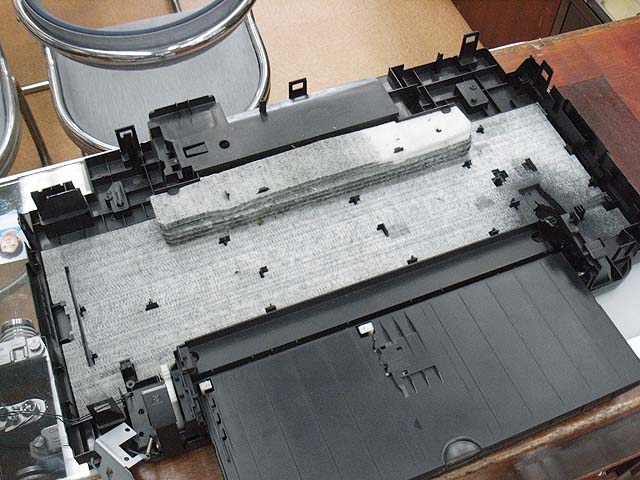

こちらは本体ユニットを外したケース底面です。
こちらにも廃インク吸収体がたっぷり入っています。

これらの吸収体を外して水洗いしましょう。

ですが今回はこのあたりで。
続きはまた今度お伝えします。
