昨日の記事でキヤノンのインクジェットプリンタ、PIXUS iP9910が動かなくなるのではという話をしました。
その内容は廃インク吸収体がいっぱいになるから交換しなくてはいけないというものでした。
修理に出すと費用もかさむので自分でバラしてみたというのが昨日の話。
今日はその続きです。
本体内の廃インク吸収体は取り出せましたが、インクが噴射される部分の吸収体も取り出す必要がありそうです。

では本体ユニットをもう少しばらしてみましょう。

[7回]

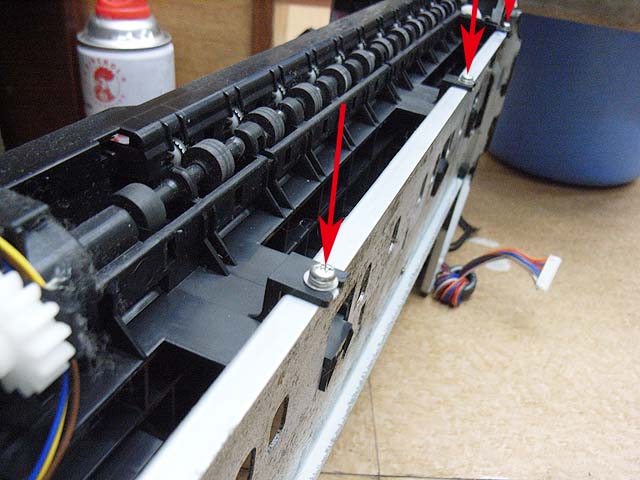

矢印の3本のプラスネジを外します。

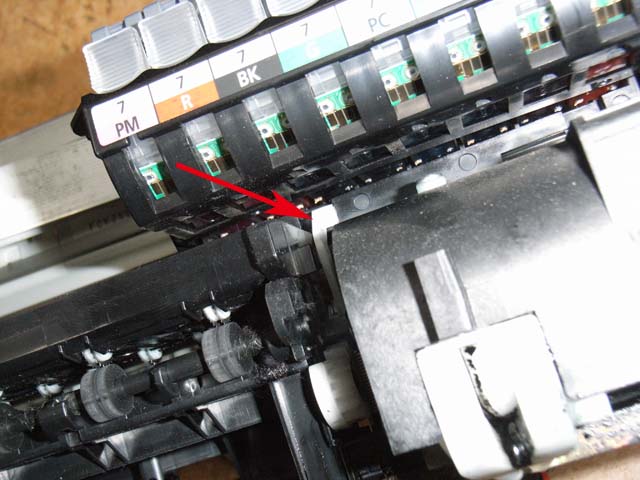

そしたらこの部分のストッパーを矢印のように奥に押し込みます。

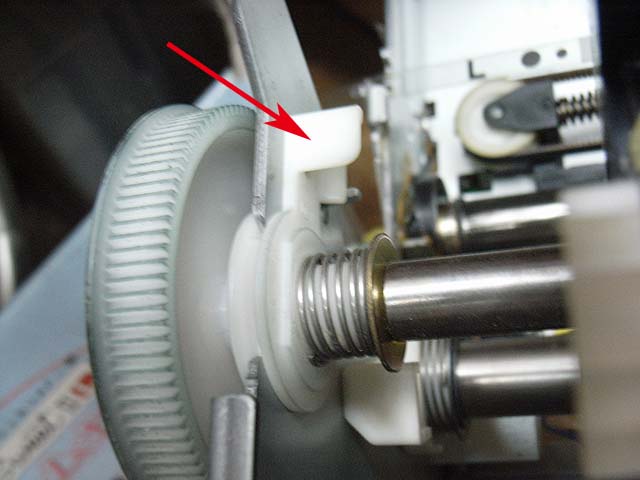

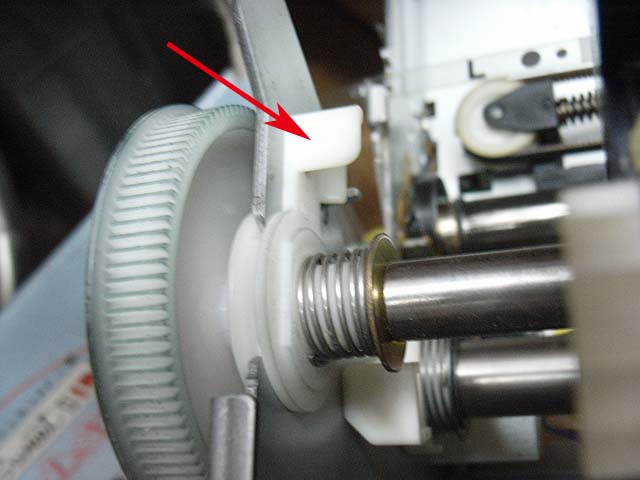

続いてこちらのストッパーも奥に押し込みます。

すると本体前側のローラーなどのユニットが外せます。
そしたら廃インク吸収体が取り出せます。
が、そこの写真を撮り忘れました。
インクが噴射されるところにあるスポンジがそれです。

では、取り出した吸収体を洗いましょうか。

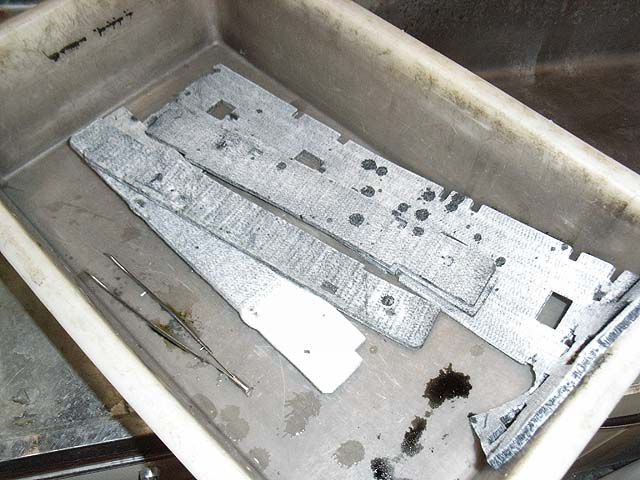

こちらが取り出した吸収体。
一見そんなに汚れてないようにも見えるんですが、

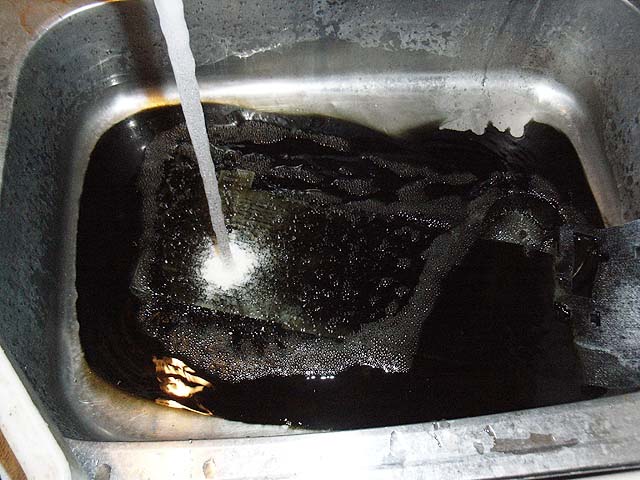

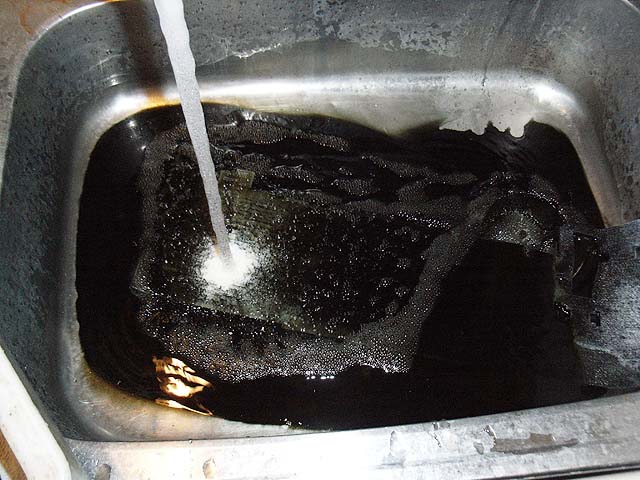

水をかけると、このように真っ黒な液体が流れ出してきます。
よっぽどたくさんインクが染み込んでいたんですね。

でもしっかり洗い流せば、結構綺麗になります。
この作業をすべての吸収体で行います。

全て洗い終わったら、

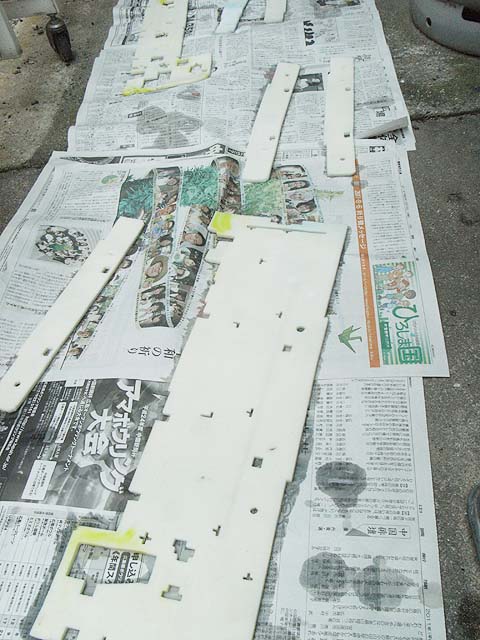

型くずれしないように平たいところにおいて乾かしましょう。

1cm近くあるような厚みのフエルト状のものですので、そう簡単に乾きそうにありませんね。
下に敷いた新聞紙を交換しながら、何日か乾燥させたら、組み付けましょう。
それまで作業はお預けです。
