このブログにもコメントを良く頂いている、たけさんが運営する「オールドレンズで遊ぼう」というブログがあるんあですが、そこに記事で、デジイチでマニュアルフォーマスレンズを使うと、暗い所でピントが合わせにくいという話がありました。
そこで、スプリットイメージのスクリーンに交換してみては?と提案したんですが、既に使われているということでした。
それで、うちのカメラにもつけてみようかなと思ったんですが、EOS 5D用はあるものの、α900用は見当たりませんね。
と思っていると、どこかのサイトで自作したというのがありましたので、なるほどと思ってα900用が自作できるかどうかやってみようと思ったわけです。
ドナーはこちら。
うちに転がっていた動かなくなったミノルタX7です。

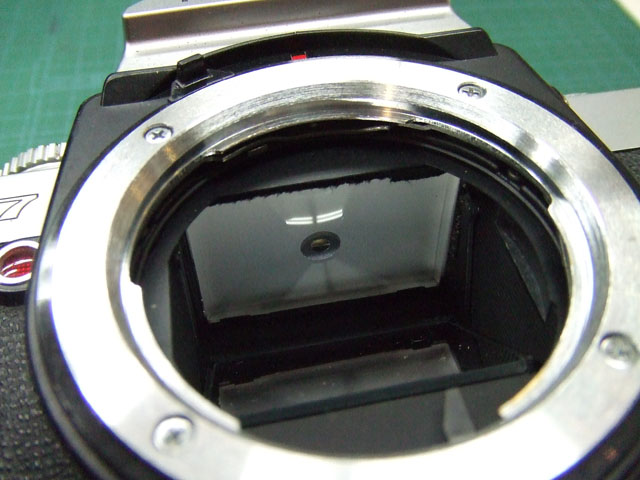

ではまずはスクリーンを取り出してみましょうか。

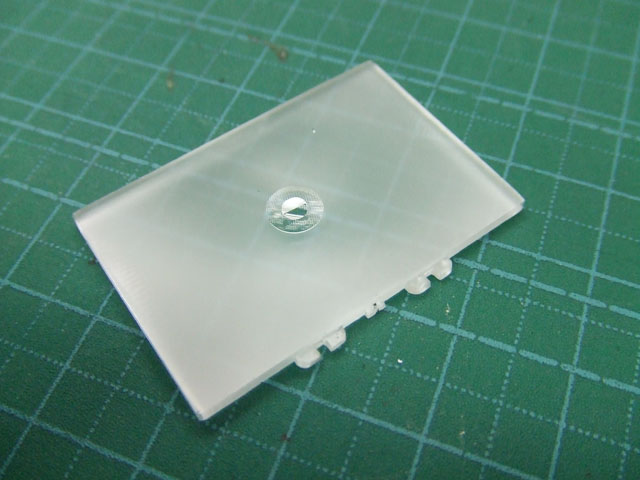

こちらがX7のスクリーン。
あわよくば、そのまま使えないでしょうか。

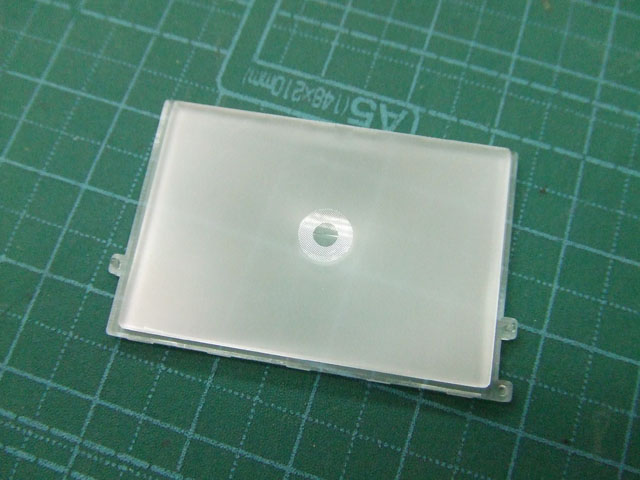

ではα900のスクリーンと比較してみましょう。

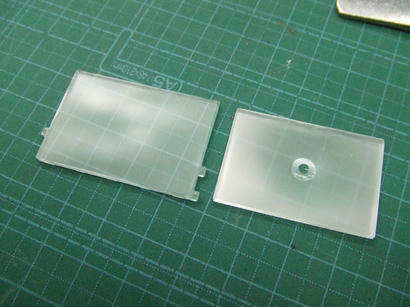

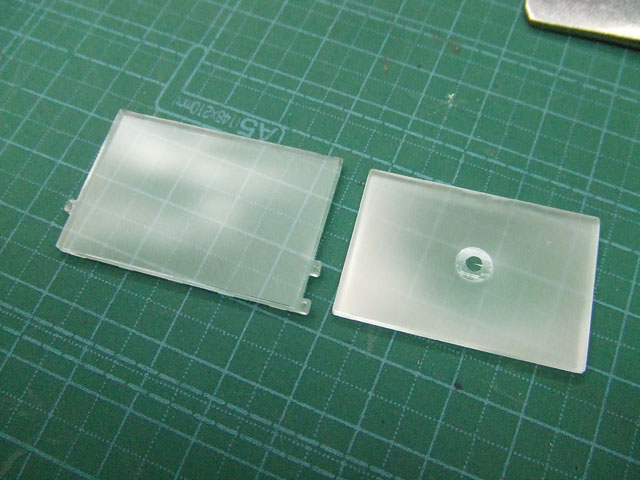

右がX7用。左がα900用。
透明度が結構違いますね。

重ねてみますと、
かなり大きさ違います。

では測ってみましょう。

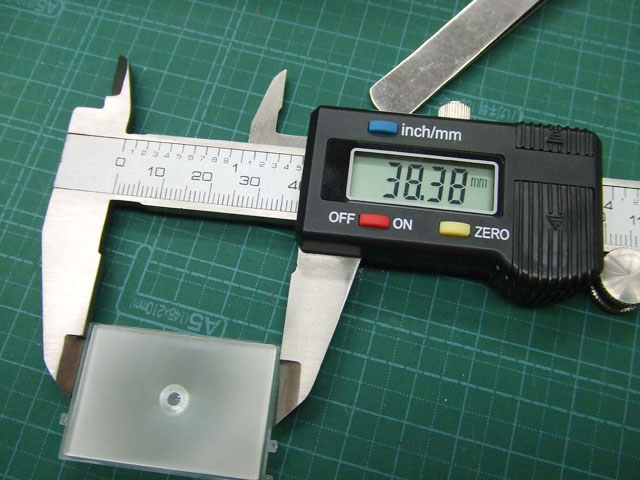

α900のスクリーンの横幅は?
38.38mm

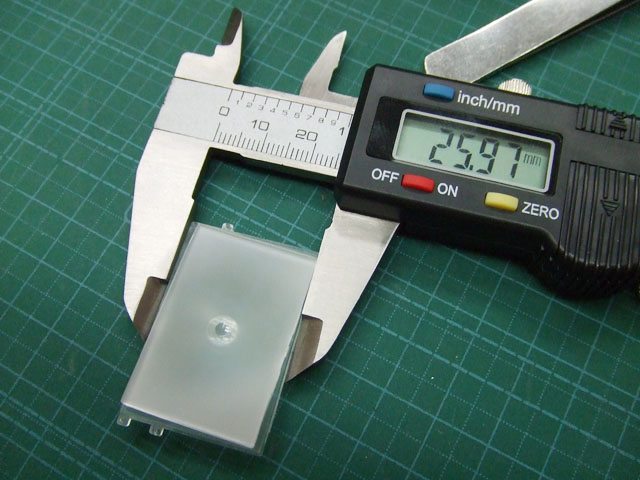

縦は、25.97mm。

ではX7のスクリーンは、

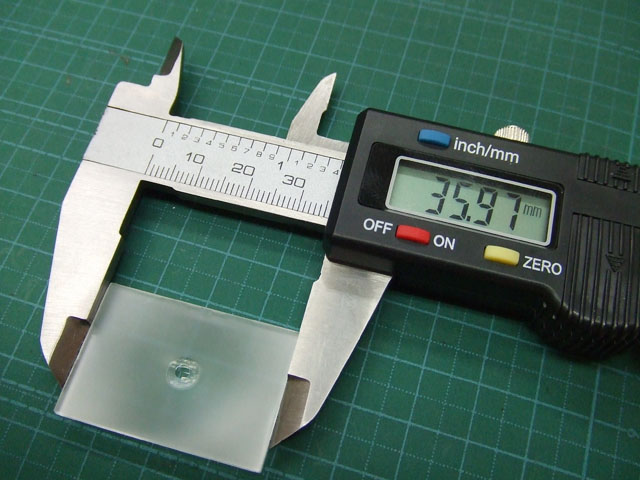

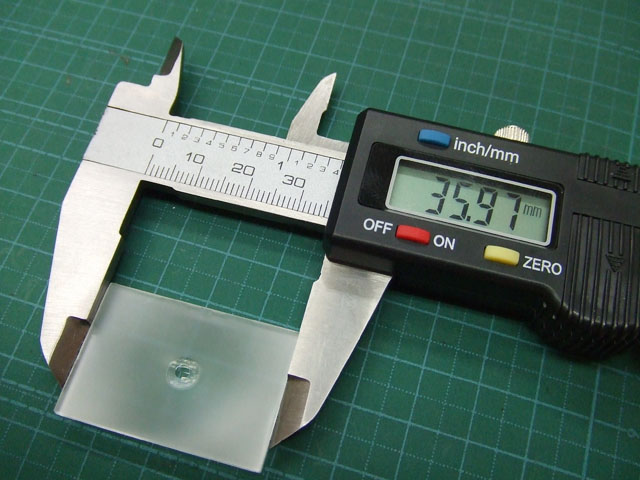

幅が35.97mm。

縦は24.56mm。

大体全周に1mmほど大きくなると同じくらいになりますか。

あと、α900の突起部分は1.3mm程。

ではα900に、X7のスクリーンを付けてみますと、
全然合いませんね。

やっぱそうですか。

全集になにか巻いてやるとうまくいくかもしれませんね。

ではEOS 5Dではどうでしょうか。

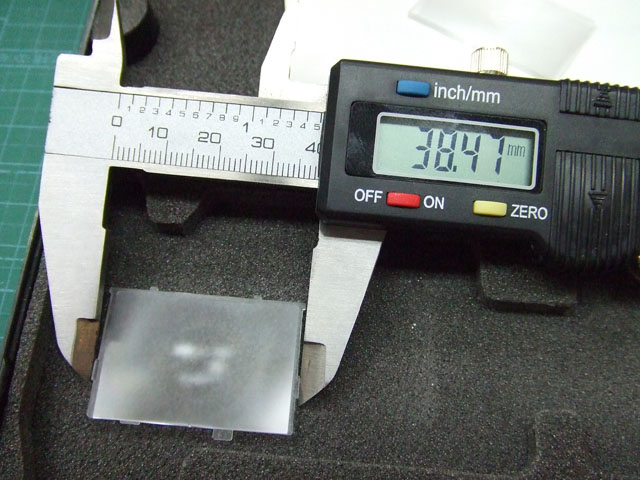

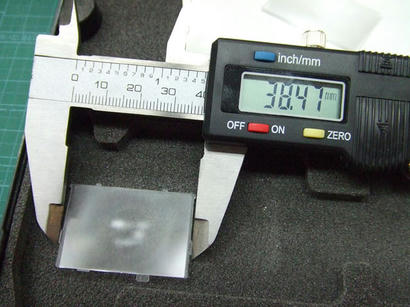

突起部を含む幅が、38.47mm。
突起部を除けばX7用と比べて同じくらいの寸法では?

と思って5Dにつけてみようとしたんですが、これもダメ。
どうやら5Dは、突起部分で固定されている様子です。

ではいっちょ、スクリーンを改造してみましょうか。

と言うことで続きはまた今度。

==========================
このブログもVer.2へ
新記事チェックは下記へ
明日は明日の風が吹く Ver.2

※Ver.1では今後更新されません。
==========================

拍手[2回]

PR


◎ Post your Comment
Name
Title
E-mail  ※アドレスは公開されません
URL
Comment
Pass   Vodafone絵文字 i-mode絵文字 Ezweb絵文字
◎ 無題

KissDNでピント合わせしにくいのはAPS-Cサイズでフルサイズよりファインダーが小さいからというのが大きいと思います。
こればっかりは仕方が無いので、拡大アイピースを使っていますが、ピンボケの嵐です(^^;;

マグニファイヤーの正確なピント合わせか、アイピースのみの軽快さか迷うところです。

フルサイズでスプリットだと使いやすそうです。
上手くいくと良いですね。

たけ URL 2012/01/12(Thursday)13:54:08 Edit
◎ Re:無題

たけさん、コメント有難うございます。
そうですね、確かにAPS-Cサイズのファインダーは狭いですよね。
あれって、もっと拡大したファインダーにできないものなんでしょうかね。
スクリーンの改造は、周りを大きくするのに何を使ったらいいか思案中です。
スクリーン自体の厚みもそんなにないし、かと言って、厚みが変わってはピントが合わなくなるでしょうし…

【2012/01/1215:04】
◎ 無題

>全周に1mm
上下左右各1mm大きくする必要があるということですよね?

こういう物を四辺に貼りつけるというのはどうでしょうか?
プラ材1mm角棒
http://www.amazon.co.jp/dp/B001Q0ZHEW

1mmというのが曲者ですよね…。
強度的な問題もあるかもしれませんね。

たけ URL 2012/01/12(Thursday)23:50:23 Edit
◎ Re:無題

たけさん、引き続きありがとうございます。
なるほど、こういうものがあるんですね。
これは使えるかもしれませんね。
チョット試してみましょう。

【2012/01/1307:15】
