2日の記事で、オリンパスXAの分解の第一弾をお伝え致しました。
第一弾ではレンズ前群の取り外しと、絞りとシャッター羽根の分解までを行いましたが、今回はレンズ後群の取り外しなどをお伝えいたしましょう。
しかし、レンズ後群の取り外しは結構いたしい(難しい)です。

ではまずはここから。

[2回]

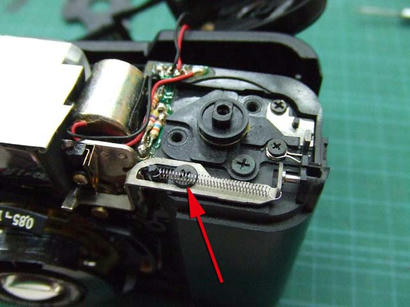

これはフラッシュのスイッチにつながるリンケージです。
矢印のプラスネジを外して、このリンケージを取っておきます。

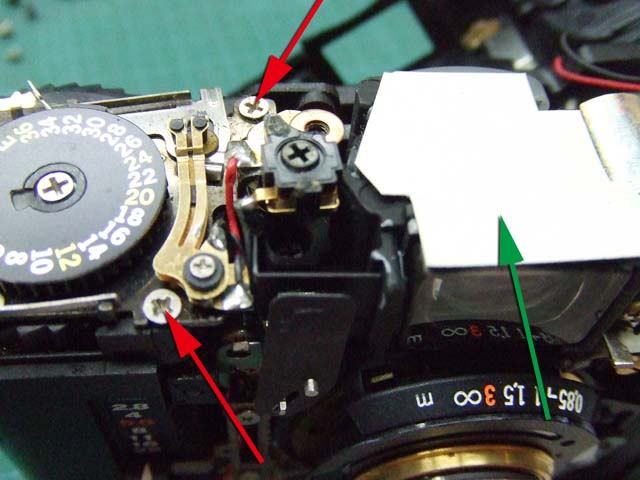

次にカウンターを外します。

赤矢印のプラスネジ2本を外せば、カウンターは外れます。
しかし。シャッタースイッチにつながるリード線がありますので、それはつながったままにしとくか、スイッチ部分のハンダを取りましょう。

そしたら次はファインダーを外します。
まずは上の写真の緑矢印の紙を剥がします。

そしたらその中に

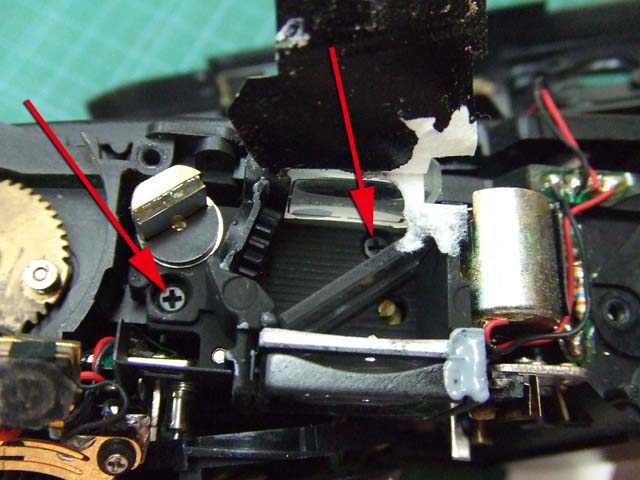

矢印のようにプラスネジが2本見えますので、これを外してファインダーを取ります。

ファインダーもメーターのリード線がつながっていますので、フィルム基板の所でハンダを取っておくといいでしょう。

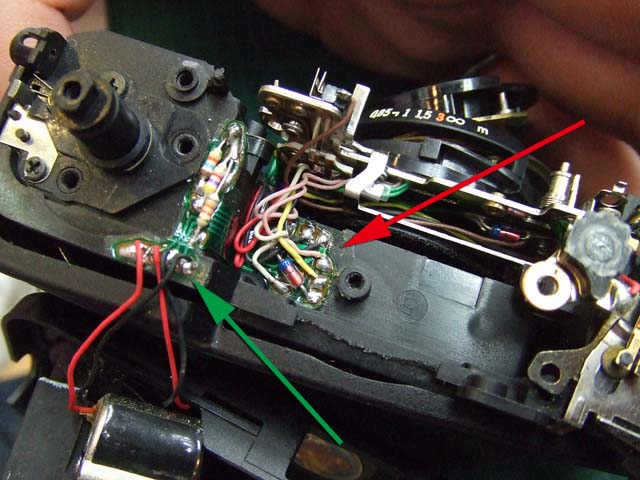

緑矢印の部分がメーターと、軍艦部カバーに付いているブザーにつながっているリード線です。
位置を確認してこれら4本をすべて外します。

そして次に、赤矢印のフィルム基板のリード線を外します。

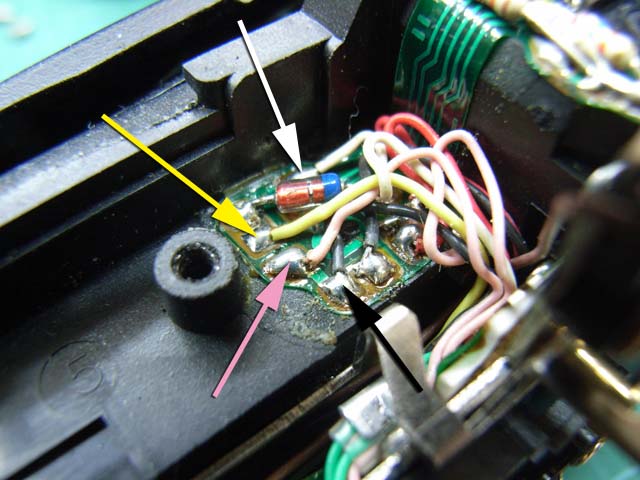

白、黄色、ピンク、黒のリード線を外します。

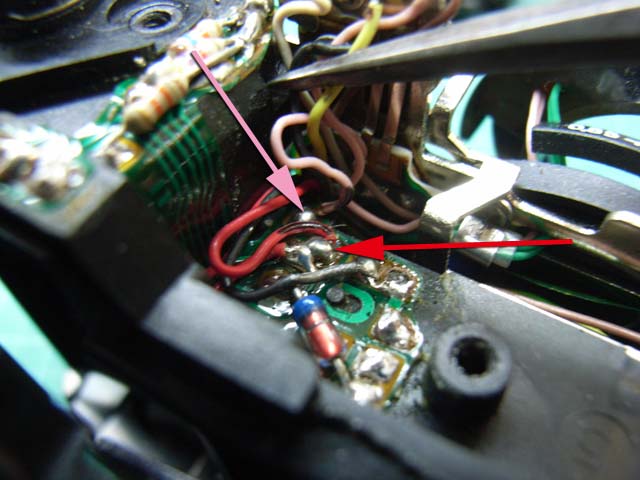

続いて、もう1本のピンクと、赤のリード線を外します。
ピンクは2本ありますのでこちらのピンクの線にはマジックでマーキングしておきました。

基板にはまだ黒と赤の線が1本ずつ残っていますが、それは残しておいてOKです。

そしたらレンズボードを外します。

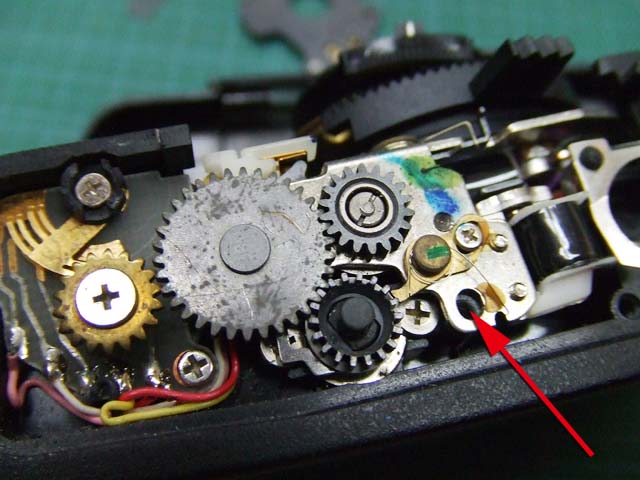

カメラ底面の矢印のところのプラスネジと、


カメラ正面左下の赤矢印のところのプラスネジと、同じく正面にあと3本のプラスネジの合計5本を外して、
緑矢印の接点なども外しておきましょう。

おっとその前に、

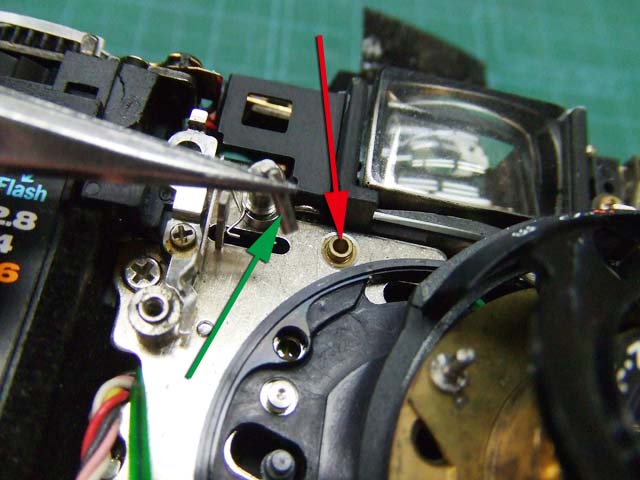

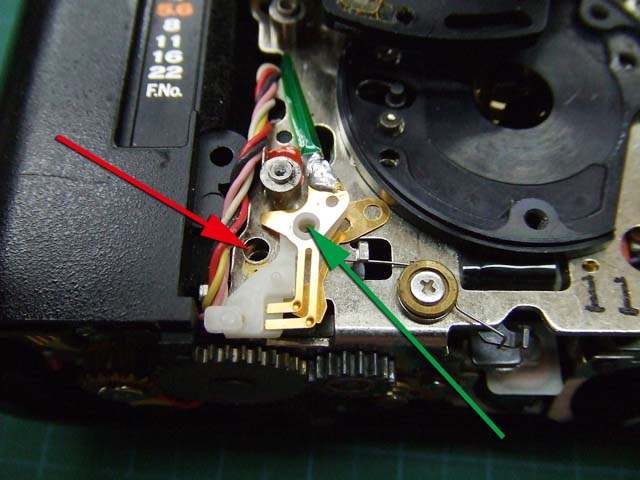

赤矢印の穴には距離計を連動させるための、短いロッド(緑矢印)が入っています。
これが落ちますので予め外しておきましょう。

そしたらレンズボードを少しひねりながら持ち上げます。


そしたらはい、この通り、レンズボードを持ち上げることが出来ました。

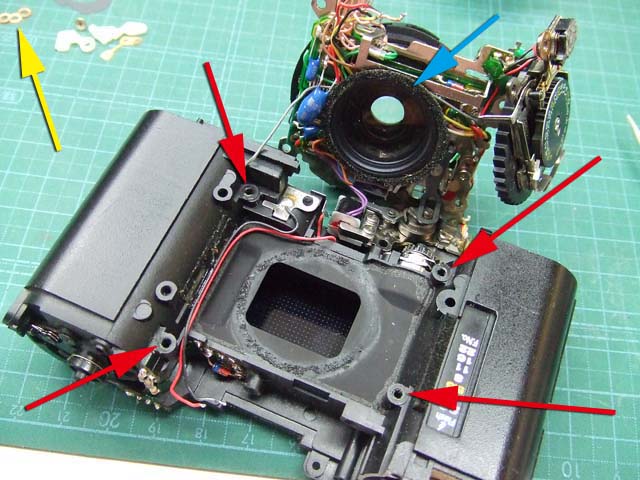

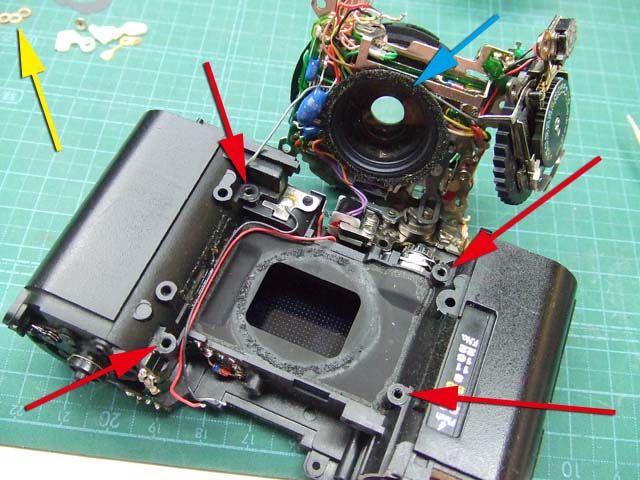

ちなみに、赤矢印の締結部4箇所には、黄矢印のシムが入っていました。
これは組む時にどうしても落ちやすいので、薄く接着剤をつけて動かないようにしておきました。

これでやっとレンズ後群が外せますが、その前に、

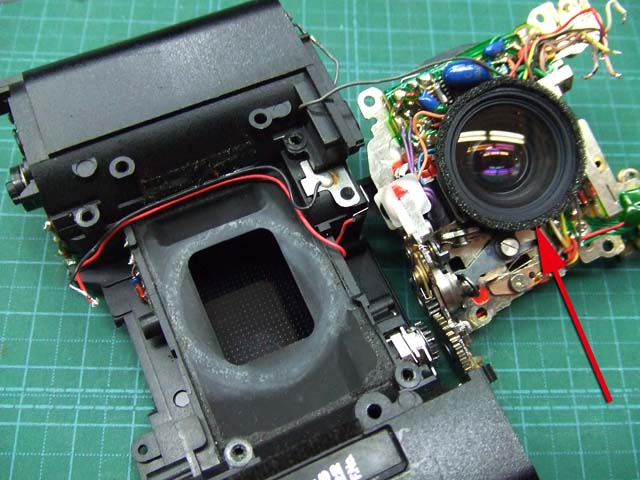

後群の周りには青矢印のように朽ちたモルトが付いていますので、まずはこれを剥がしましょう。

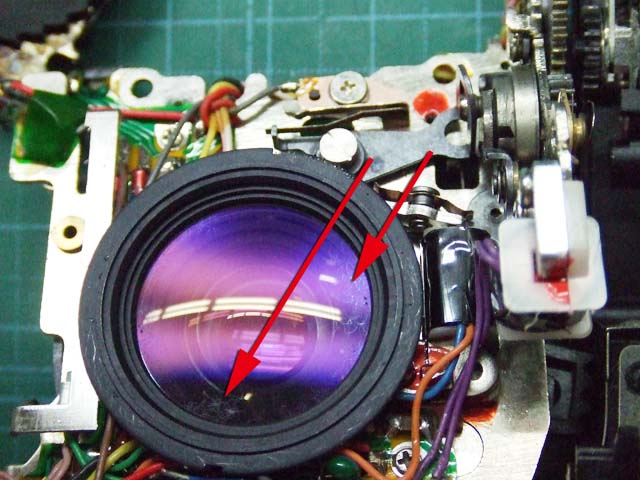

ところでうちのXAの後群はといいますと、矢印のように、少しカビがあります。
これは後玉の前に付いていますので、後群を分解しないと取れないわけです。

ではレンズ後群は、外周のカニ目を使って外します。

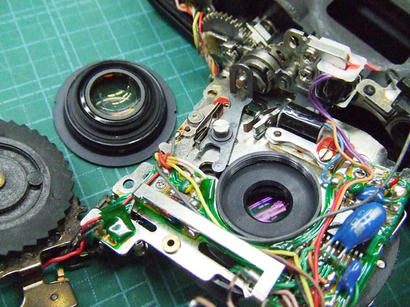

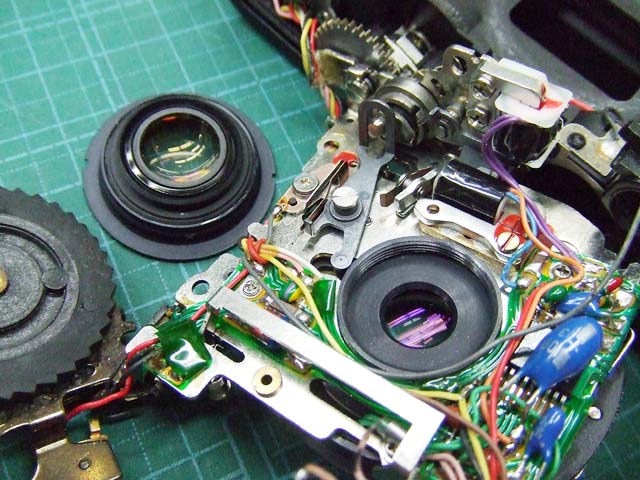

これが外れた状態。

では後群を分解します。

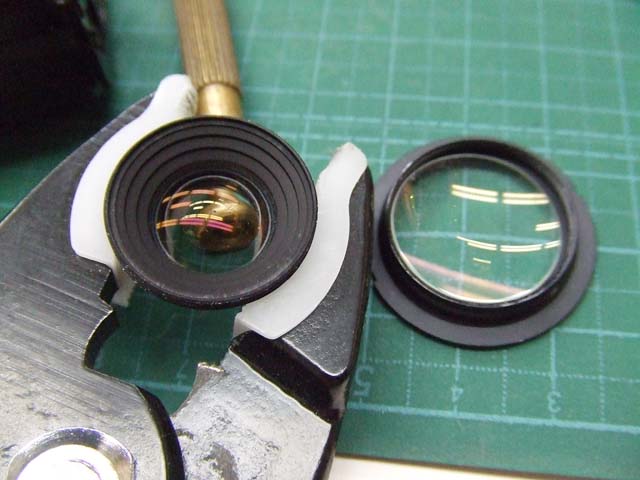

ネジ部と、カニ目部とで分離できますので、ネジ部を固定してカニ目を回しましょう。


するとこのように外すことができます。

これでやっと当初の目的である、後玉のカビを取ることができます。
今回のカビは薄かったので、きれいにクリーニングが出来ました。

そしたら先ほど剥がしたモルトを貼り直します。


ここまで終わったら組み付けましょう。
ハンダを外したリード線は、慎重にまたハンダ付けします。

最後に、ピントがズレているのでこれを合わせないといけません。
が、XAにはシャッタースピードにバルブの設定がありませんので、通常のやり方ではシャッターが開きっぱなしになりません。
開きっぱなしにならないと、ピント調整ができませんね。

でもご安心を、手があります。

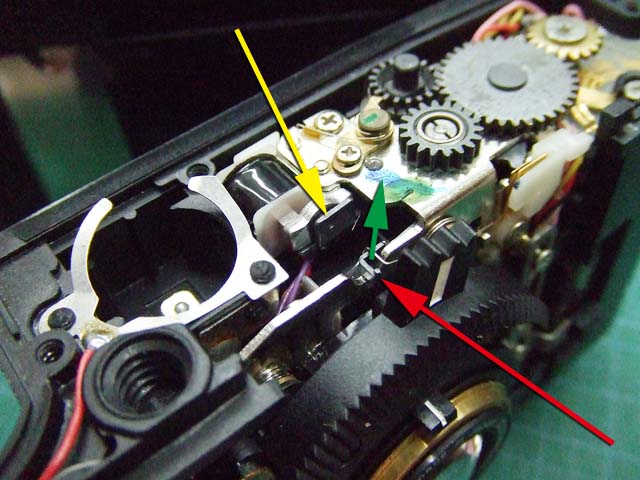

巻きあげてシャッターがチャージされると、赤矢印の小さいレバーが緑矢印の方向に少し持ち上がります。
そして、この小さなレバーを押し込むと、電池がなくてもシャッターが切れます。

この時、シャッター羽根を閉じさせるためのソレノイドが黄矢印です。
ここを固定しておけば、シャッターが閉じる動作ができませんので開いたままになるというわけです。

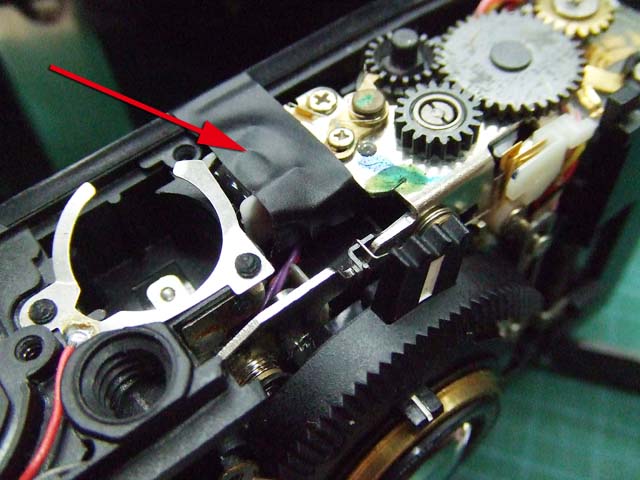

例えばこのように、ビニールテープで動かないようにしてやればいいのです。

この状態で先ほどの小さなレバーを押し込んでやれば、はい、シャッターは開きっぱなしになりました。

ではピント調整をして、距離計の調整もして、

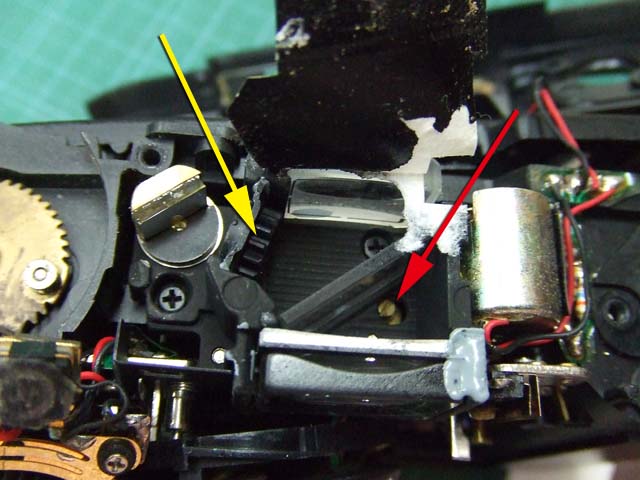

距離計調整は、赤矢印のマイナスネジで左右方向、黄矢印のレンズを回転させて上下方向の調整を行います。

と言ったところで、オリンパスXAの分解清掃、終了です。
きれいに写るようになったかな？
