整備性がいいと感じる条件は何でしょうね。
バラしやすさなのか、組みやすさなのか。
それとも他の要因か。
私が勝手に考える整備性の良さは、部品がユニットごとに簡単に外せるようになっていることでしょうか。
その辺りは古いカメラではあまり考えられずに作っている傾向がありますね。
60年代になってくると、整備性も考えた設計になってくるんですが。
ということで、ライカIIIaのファインダー修理の3回目。
ファインダーユニットを外すという第一歩目に行くまでのステップが大変多いようです。
前回までで、ボディーのカバーを外すところまで行きました。

これでやっとファインダーユニットの締結を解くことができそうです。

[6回]

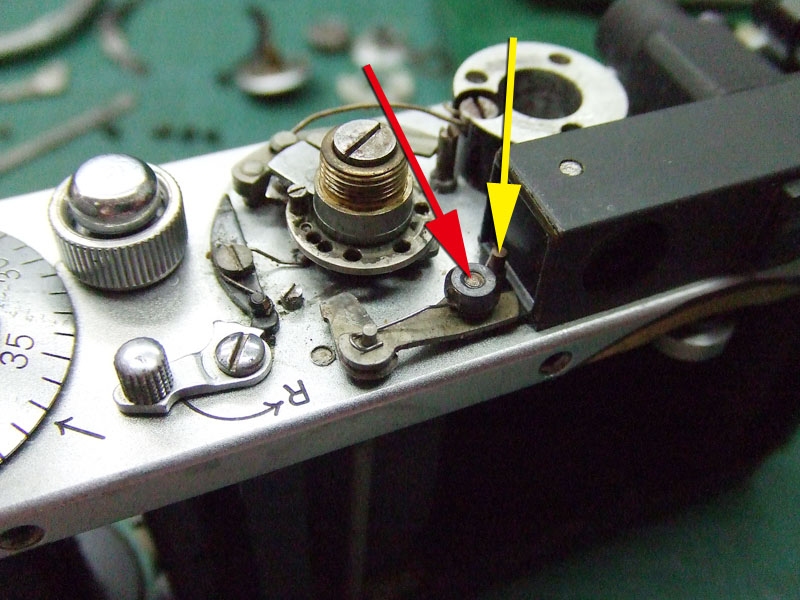

まずはこの写真。
ファインダーユニットの向かって左側の締結部分ですが、赤矢印と黄矢印のネジ2本で留まっています。
しかし見てお分かりのように、そのネジは明らかに下から留められていますね。
そしてその伸びたネジに共締めされる形で、スロー関係の部品が留められています。
ではまずこの共締めしてある部品を外しましょう。

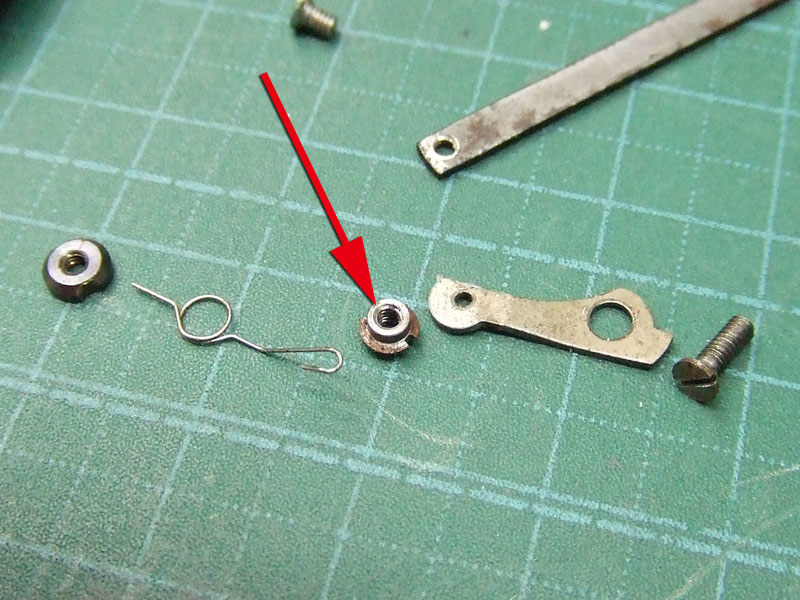

で、外した部品がこちら。
特に気をつけたいのは矢印の部品。
フランジが片面は平面でもう片面はテーパーになっています。
テーパーが下向きになるように留めてあります。
その右にある部品を留めていますが、この部品が、回転方向だけでなく、上下方向にもある程度振れるような構造になっているようです。
この動きによってはスローがうまく動作しなかったり、スローを設定した時にギアを動かすジリジリという音が発生したりするようになります。

そしてもう一本の黄矢印のネジも、下側から外します。

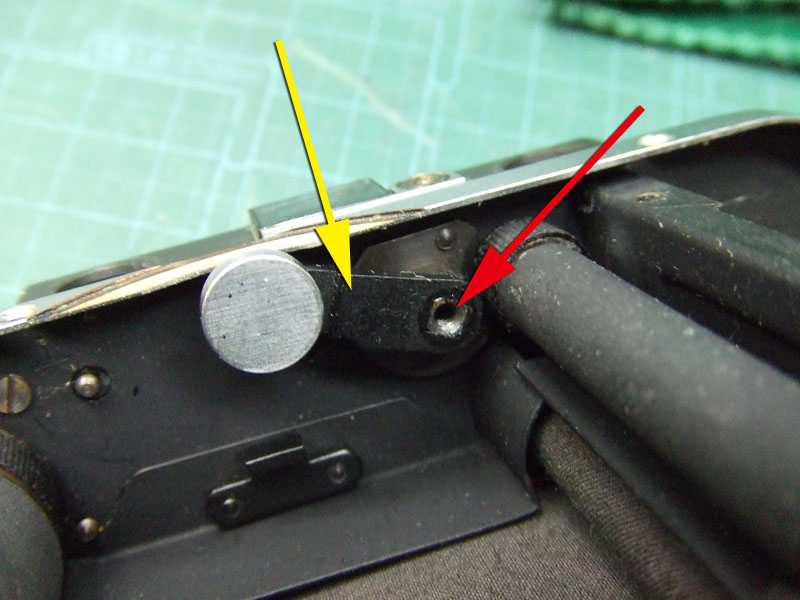

では次に、距離計と連動するレバーを外しましょう。
写真では既に真ん中のネジは外してあります。
あとは黄矢印のレバーを引っ張れば外れます。
はまる位置は、まぁ、間違えないでしょう。

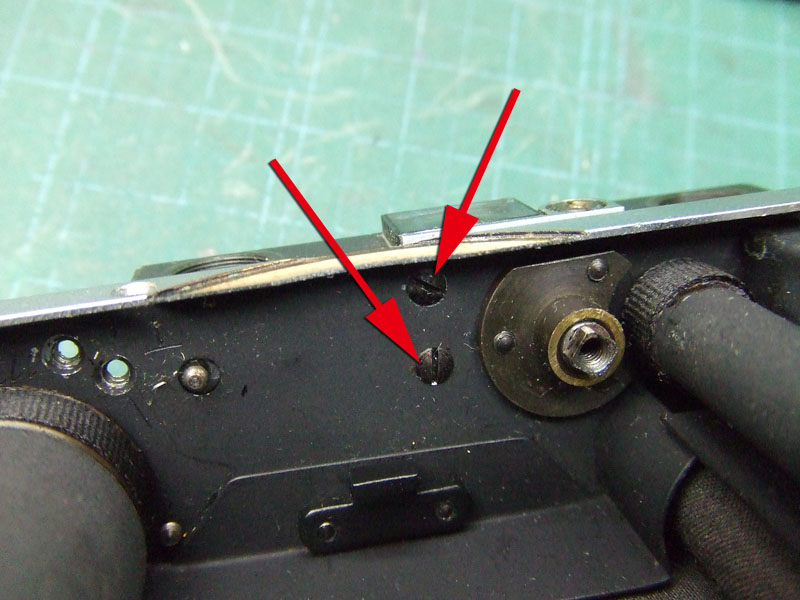

レバーが外れたら、その下に2本のマイナスネジが見えてきますので、これを外します。

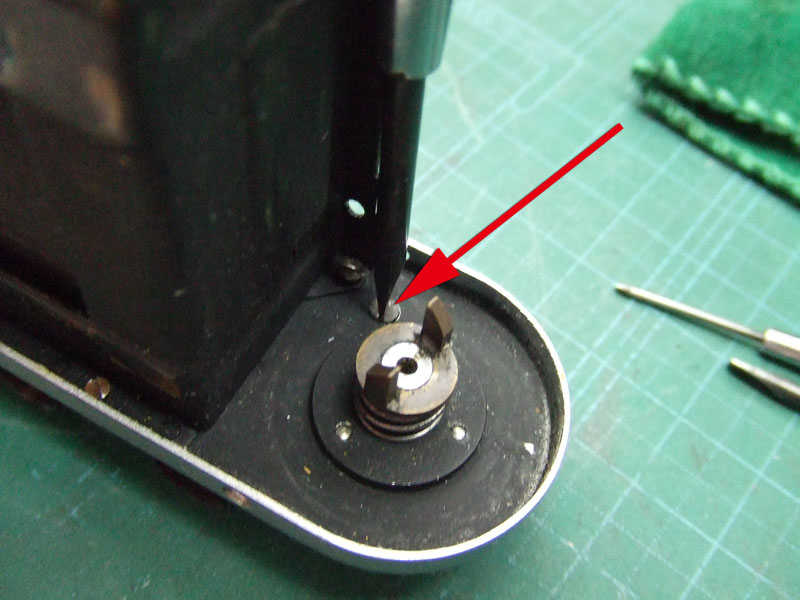

今度はファインダーユニット右側の締結ネジを、これまた下側から外します。

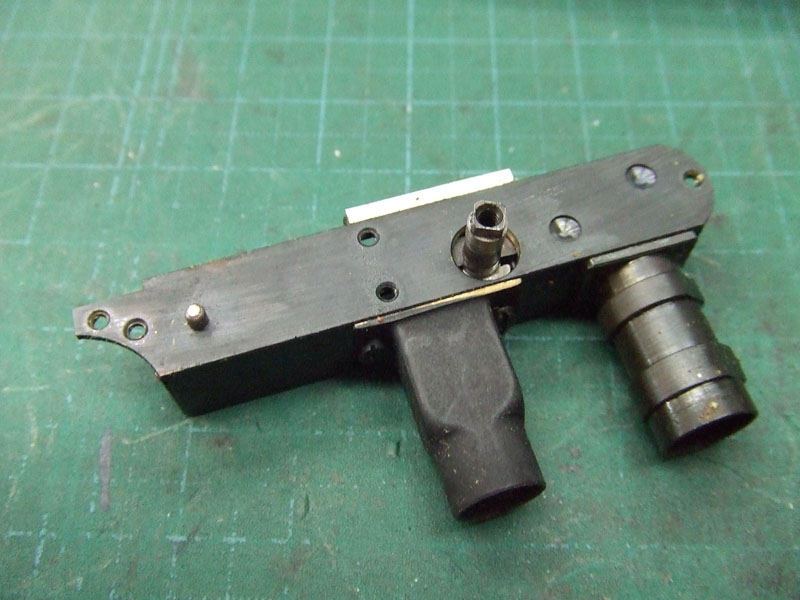

これでやっとファインダーユニットを分離することができました。

これはファインダーユニットを裏返した状態です。
ユニットの左右には、四角い薄板の蓋があります。
ハーフミラーは、この写真で言うと、右側にありますので、そちらの蓋を外しましょう。
蓋は押し込んであるだけです。

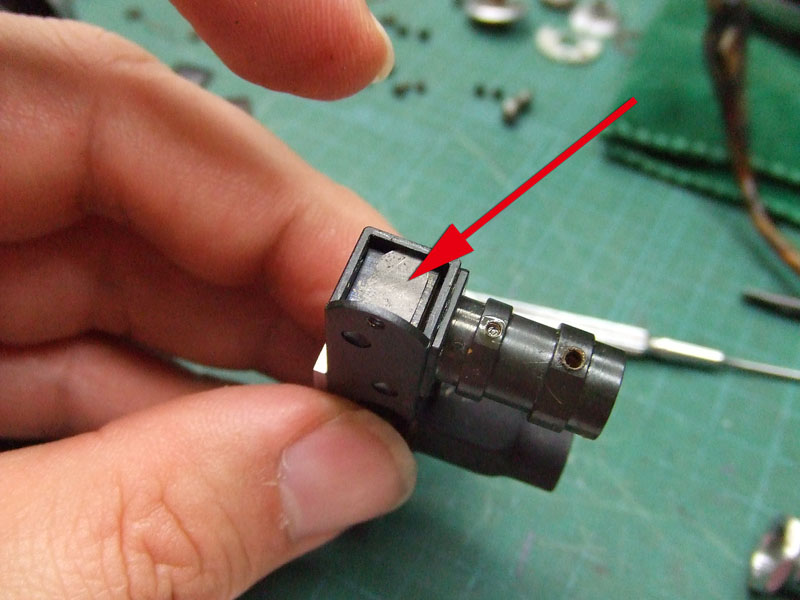

蓋を外すとこのようになっています。
矢印の板バネを回転させるように移動させれば、引っ掛かりがとれて外れます。

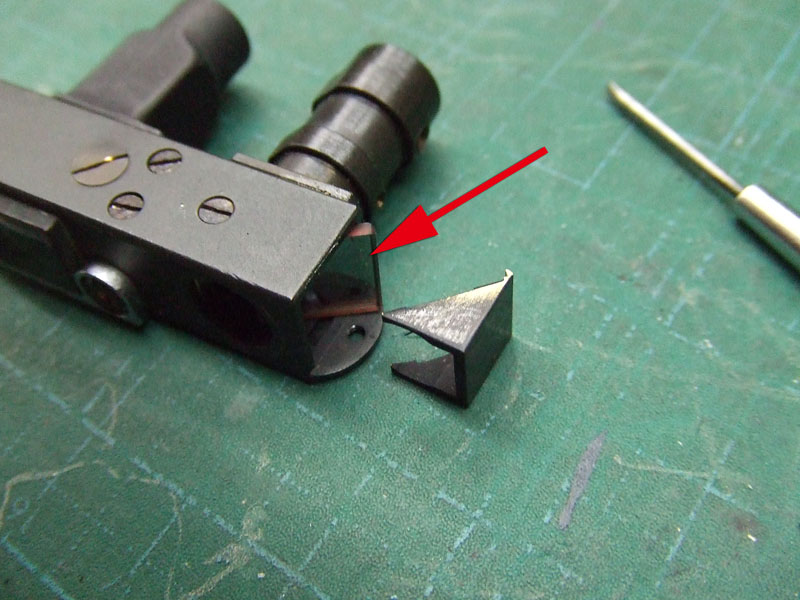

外れたら、三角のミラー押さえの部品が外れて、その奥からハーフミラーが出てきます。

これで目的の部品を確認することができます。
では状態を見てみましょう。

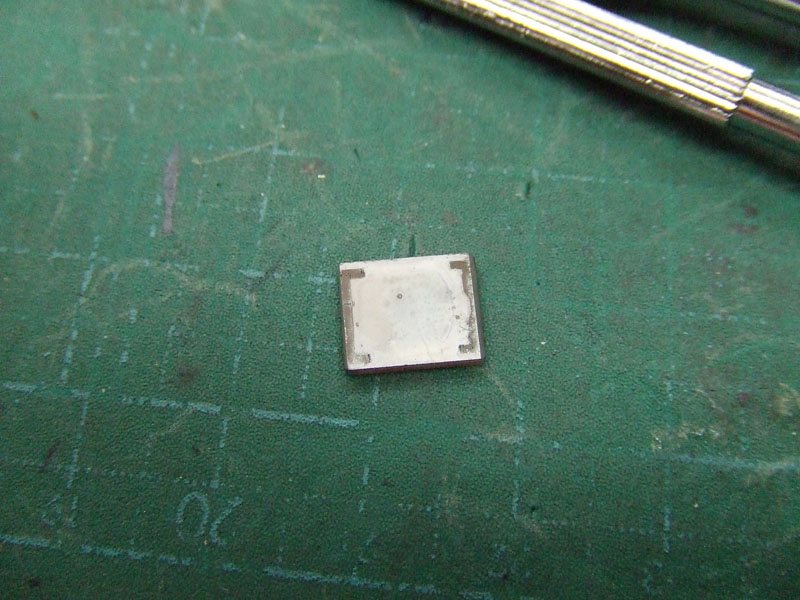

はい、見てお分かりのように、反射面が曇ってしまって、殆ど反射像が見えない状態ですね。

どうしましょうか。

まずはレンズクリーナーをつけて、とってもソフトに拭いてみましょう。
綿棒などで、柔らかく触れるぐらいで拭いてみます。

これでメッキが剥がれたら、また別の方法を考えましょう。

で、拭いた結果は、ほとんどの曇りをとることができて、ちゃんと反射像が見えるようになりました。
そしてメッキもほとんど剥がさずに済んだようです。
これで反射像が復活出来ます。

ではではまた元のように組みなおして、ピント調整をしましょうか。
ということでファインダーの修理、完了です。
