10日の記事でご紹介した「リコーオートショット」を今回はバラしていきます。
今回の個体の不具合箇所はと言うと、
ヘリコイドが硬い。
モルトが朽ちている。
シャッターが切れていない。
と言ったところでしょうか。


では早速バラしましょう。
これは取らなくてもいいかもしれませんが、モルトの貼り替えも考えて、裏蓋を外します。

[12回]

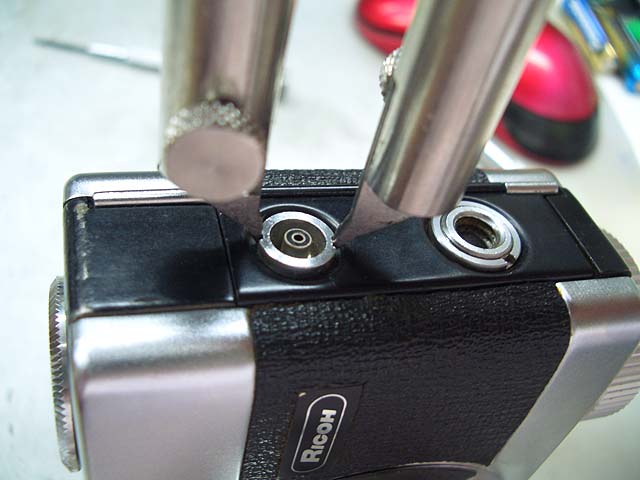

X接点と、三脚ネジのカニ目を外します。

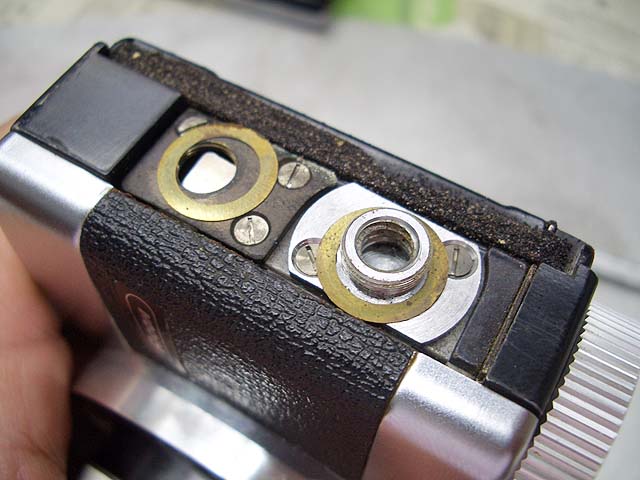

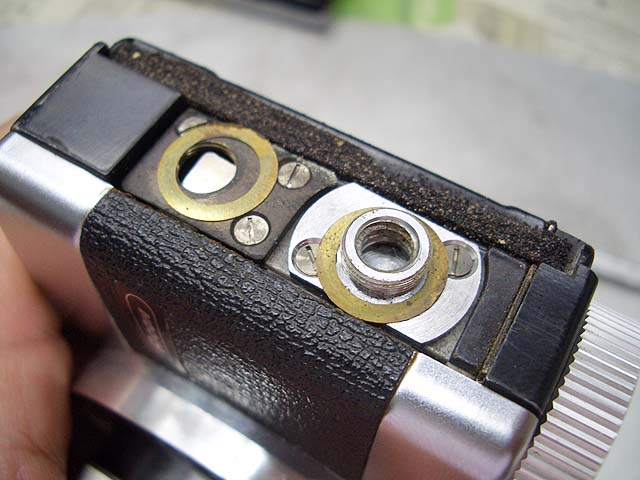

外した所にはシムが入っていました。
これも取っておきます。


では表のカバーを外します。
まずはシャッターボタンを外します。

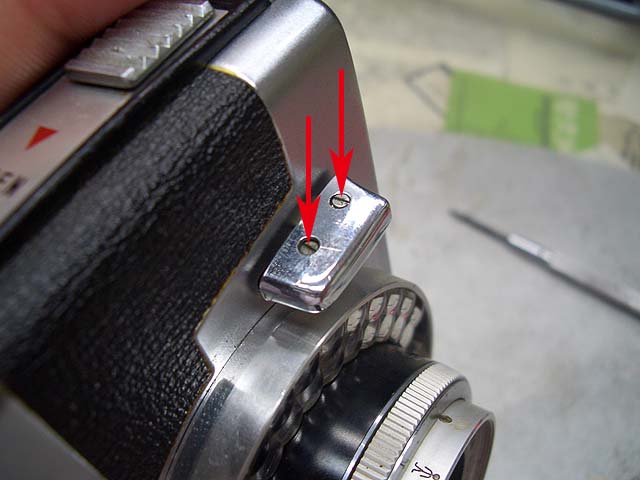

矢印のマイナスネジ2本を外せばOKです。

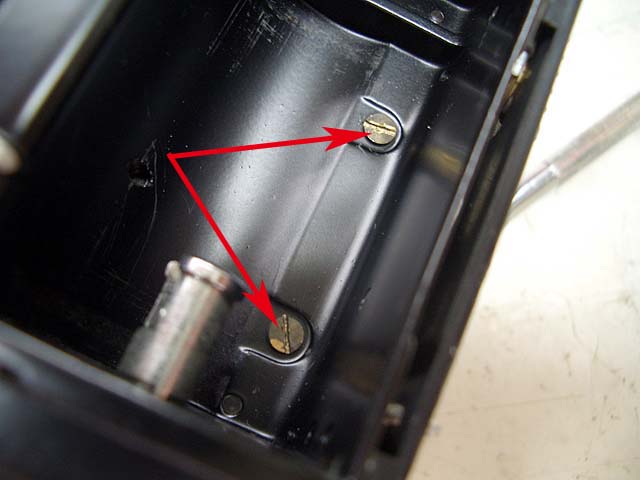

そしたら次にフィルム室から3本のマイナスネジを外します。
パトローネ側に2本。


巻上げ軸の奥に1本。
こちらの1本が若干長いです。

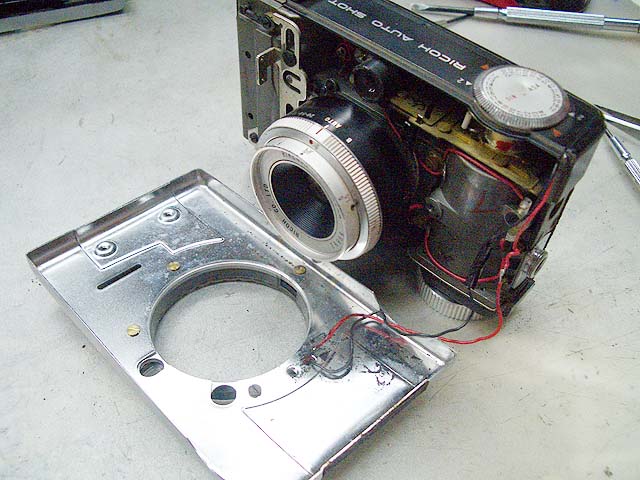

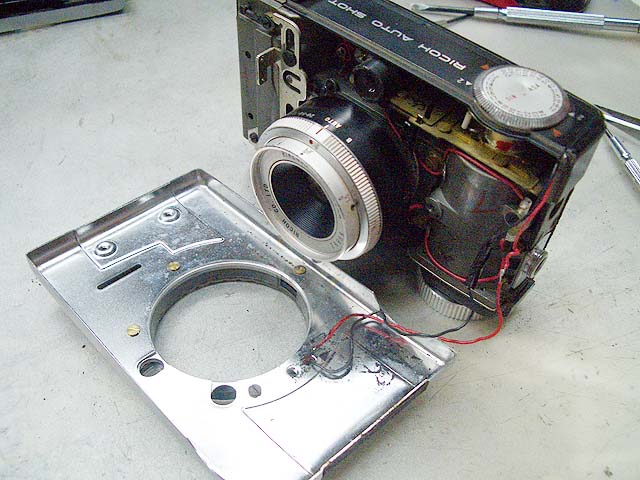

そしたら前面カバーがこのように外れます。
つながっている線はセレンから来ています。


つながっていると邪魔ですので、このあたりの半田付けを取って切り離します。

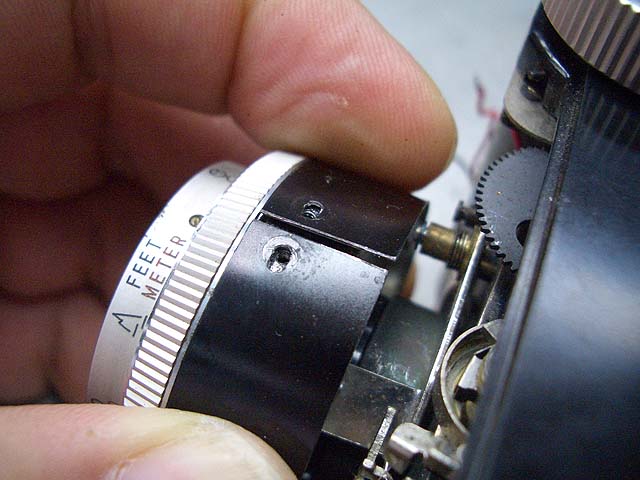

そしたら、レンズ根元の黒く塗装されたカバーを外しましょう。

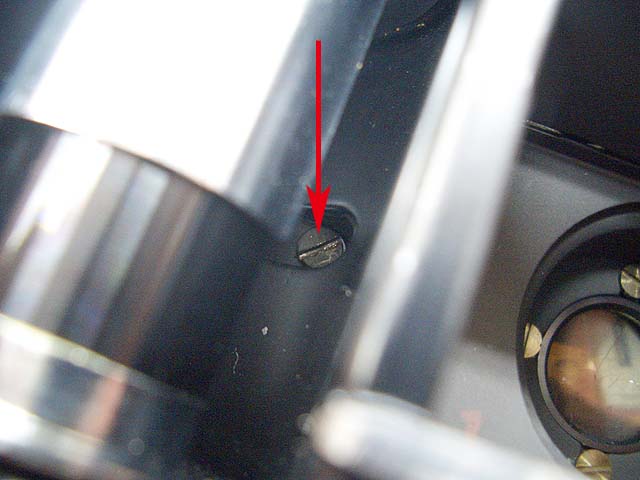

下の方で小さいマイナスネジ2本で留まっています。


ではレンズユニットを外しましょう。
フィルム室側から4本のマイナスネジを外せばレンズユニットが取れます。

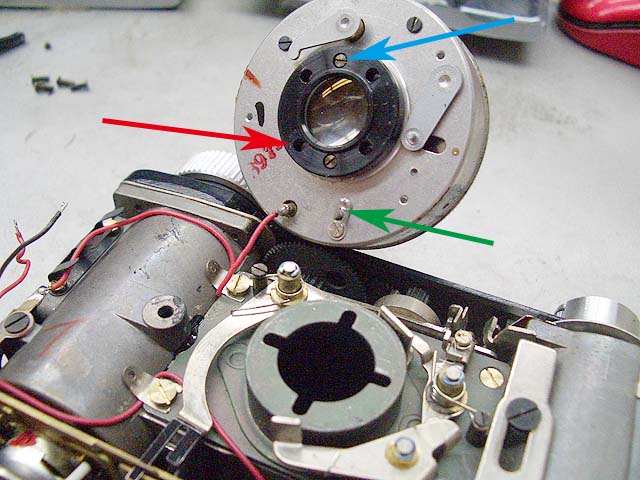

レンズ側の締結部は赤矢印の部分ですが、全部で4箇所です。

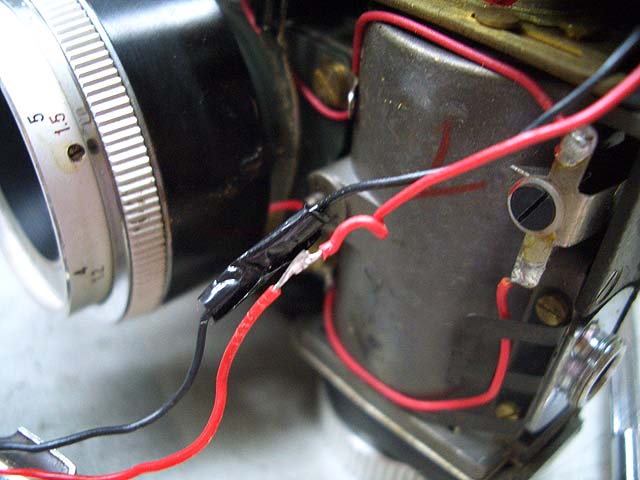

ここにも赤いリード線がつながっていますので半田付けを取ります。
この線はX接点のシンクロ用です。

緑矢印の部品には半田が盛ってありますが、線が付いていません。
ボディー側にも外れたような線がありません。
ボディーアース用でしょうがこれは一体どうしたことでしょうか。
よく分からないので後で考えましょう。

青矢印のマイナスネジ2本は後玉を固定しているネジです。


シンクロの線を外した状態のレンズユニットです。

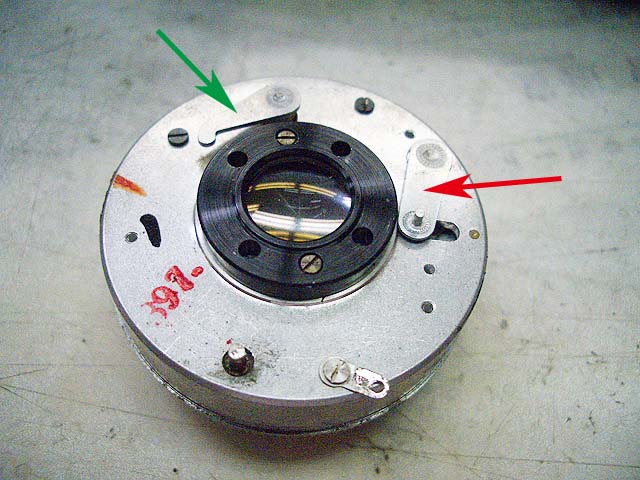

赤矢印は絞り制御用のレバーです。
外に押すと絞りが開いていきます。
緑矢印はシッターのレリーズ用です。
これも外に押すことでシャッターが切れます。
が、現状ではうまく動いていません。
一旦内側いっぱいまで戻してやるとシャッターが切れるようです。

さてどこに問題があるのでしょうか。
では次回はレンズユニットをバラしていきたいと思います。
