M42のレンズを使いたいがために引っ張り出してきましたペンタックスSVです。
が、しかし、5日の記事でもお伝えしたとおり、ミラーは上がりっぱなし。シャッターは後幕が動かず。
と言うジャンク振りです。
レストアには手ごたえ十分な個体ですので、楽しくバラしていきましょう。

まずは巻き戻しノブを外します。

[2回]

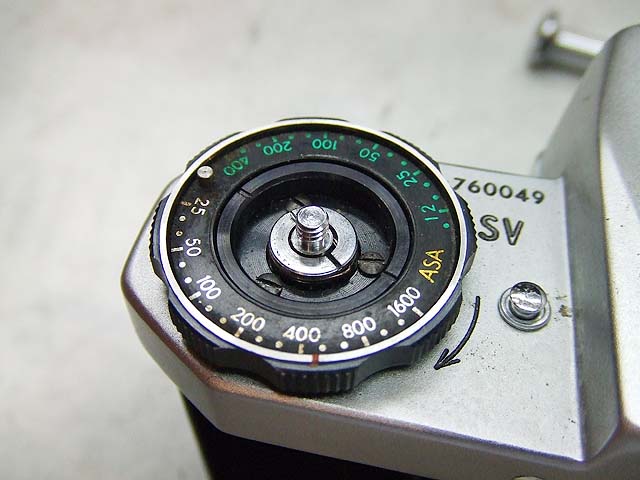

するとセルフタイマーダイヤルに3つのマイナスネジが見えますのでこれを外します。

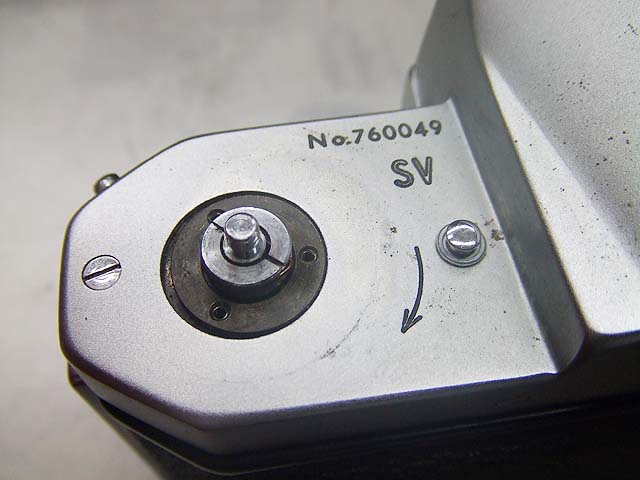

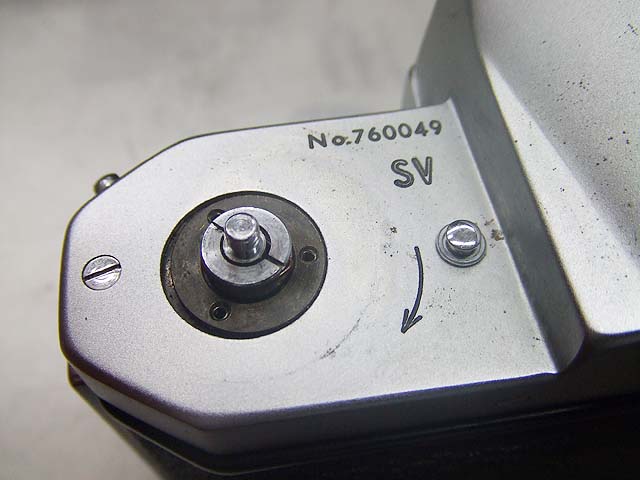

こちらが外した状態。
では次に巻き上げレバー周りを、

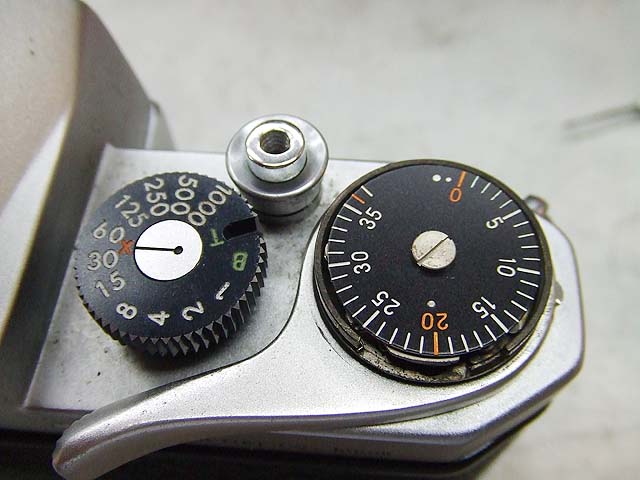

カウンターのカバーは横から3本の小さいマイナスネジで留めてありますので、これを緩めてカバーを取ります。

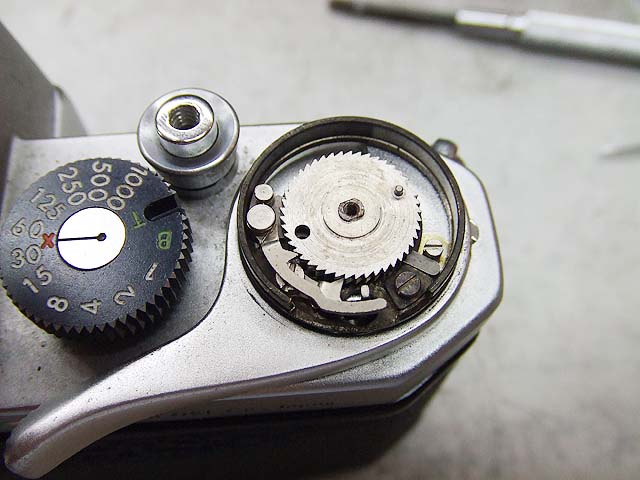

そしたらカウンター表示板の真ん中にあるマイナスネジを外しましょう。
ここは逆ネジです。


真ん中のギアは、引っ張れば外れます。


次に、軸に有るカニ目のネジを外します。

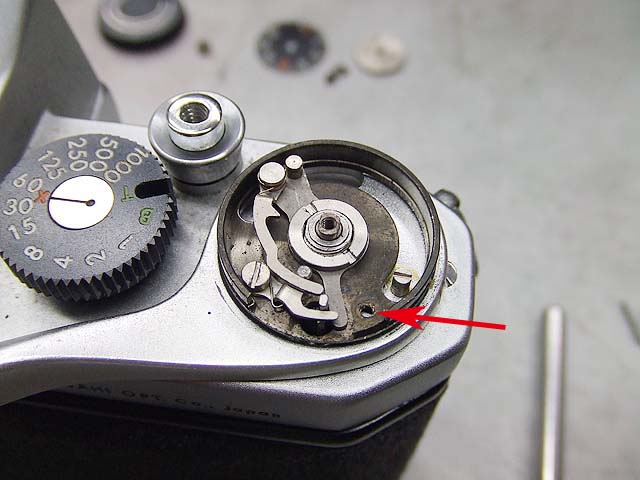

ちなみに赤矢印の所のストッパーを外していますが、外す必要はありません。

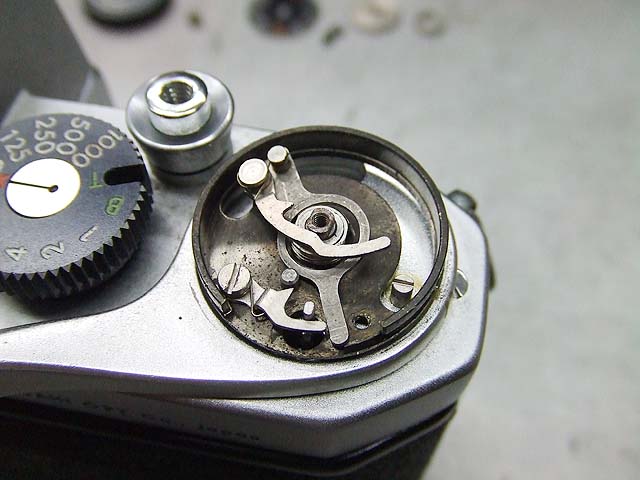

そしたら残りの部品が外せます。

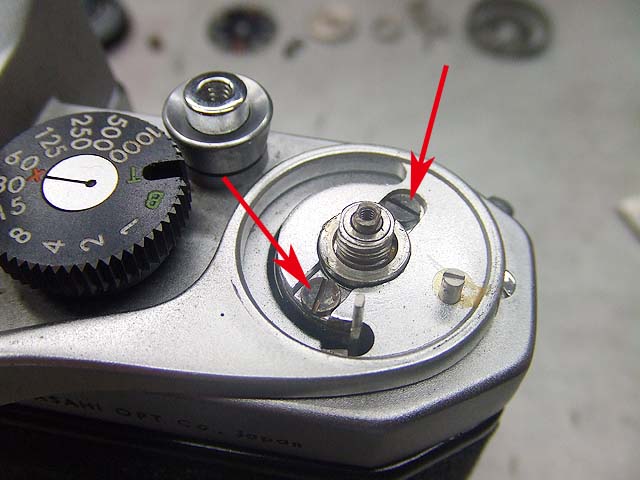

次に、赤矢印の2本のマイナスネジを外して、巻き上げレバーを外します。

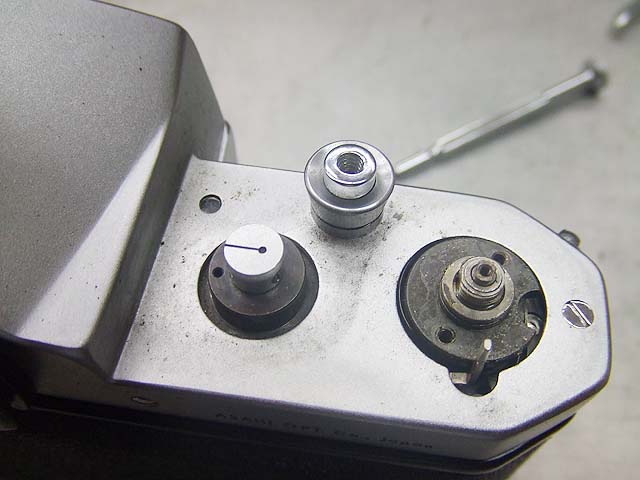

そして、シャッタースピードダイヤルの側面の3本の小さいマイナスネジを緩めて、ダイヤルも外します。

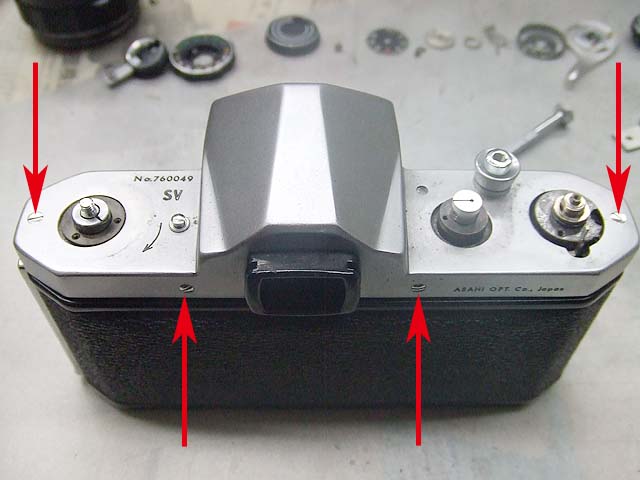

では赤矢印の4本のマイナスネジを外して、軍艦部カバーを外します。
ついでに底蓋も外して、


もひとつついでに、マウント部のカバーも外します。

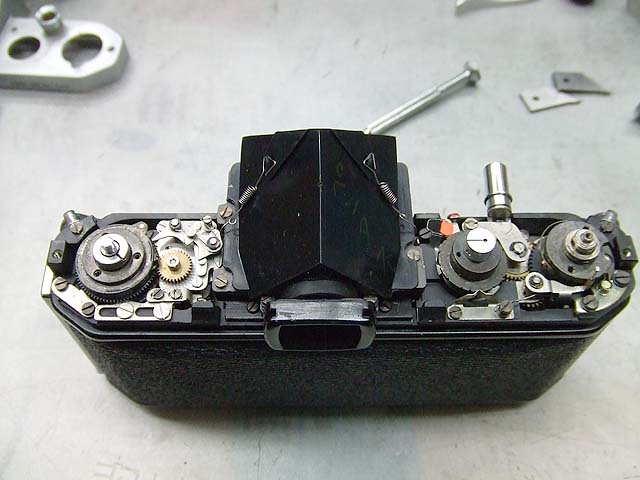

カバーを外した軍艦部はこうなってます。
ではプリズムを外しましょう。

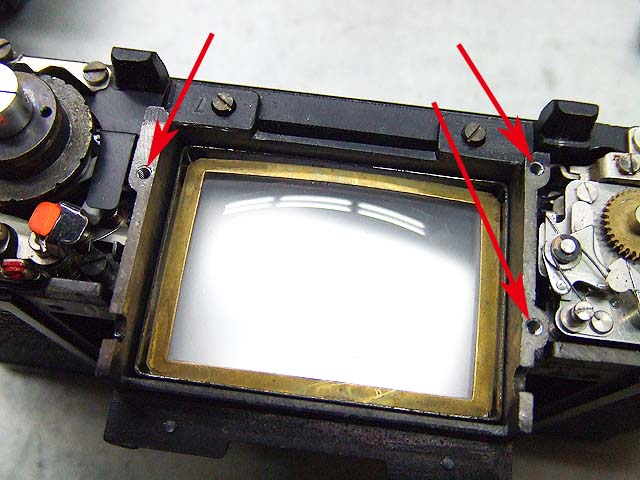

プリズムは、矢印の3箇所で固定してあります。
※上の写真とはカメラの向きが逆です。
プリズムが外れたらフォーカシングスクリーンを取ります。
これは置いてあるだけです。

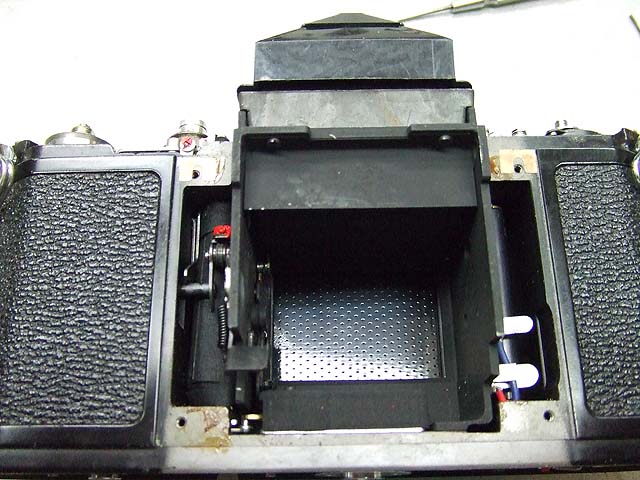

次に、ミラーユニットを外します。

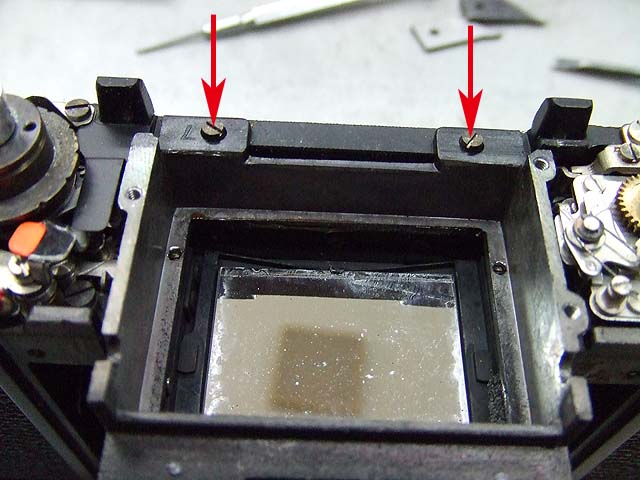

上側の2箇所のマイナスネジと、

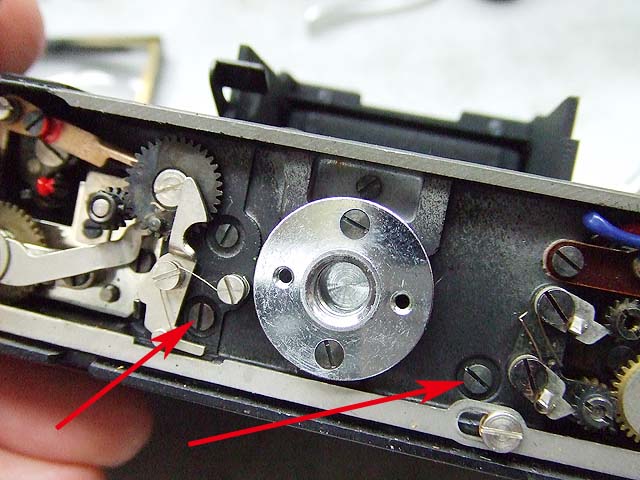

底にあるこの2本のマイナスネジを外して、

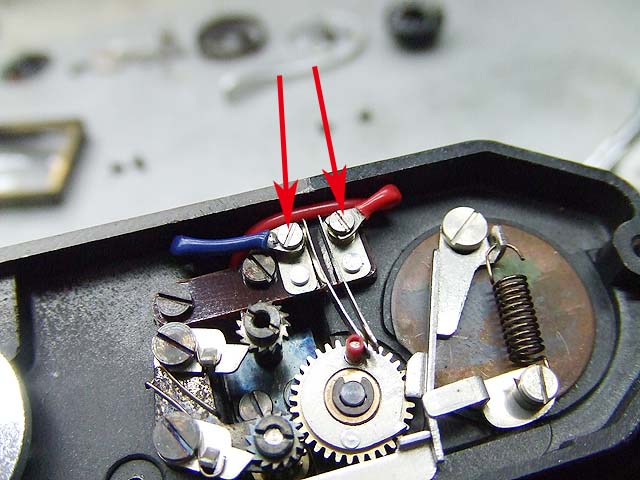

それと、この接点のネジをゆるめてリード線を外します。
そしたらミラーユニットを外せます。

外した奥から出てきたものは…
